Введение


1. 12,7-мм пулемет обр. 1938/46 г. (рис. 1) и 12,7-мм пулемет обр. 1938 г. Дегтярева—Шпагина крупнокалиберный (ДШК.) (рис. 2) просты по устройству и надежны в боевых условиях. Пулемет обр. 1938/46 г. представляет собой модернизированный пулемет обр. 1938 г.

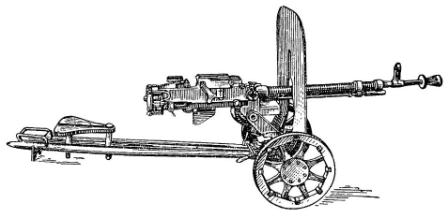

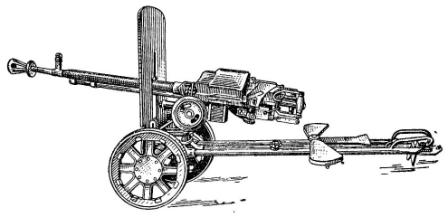

Рис. 1. Общий вид 12,7-мм пулемета обр, 1938/46 г.

Рис. 1. Общий вид 12,7-мм пулемета обр, 1938/46 г.

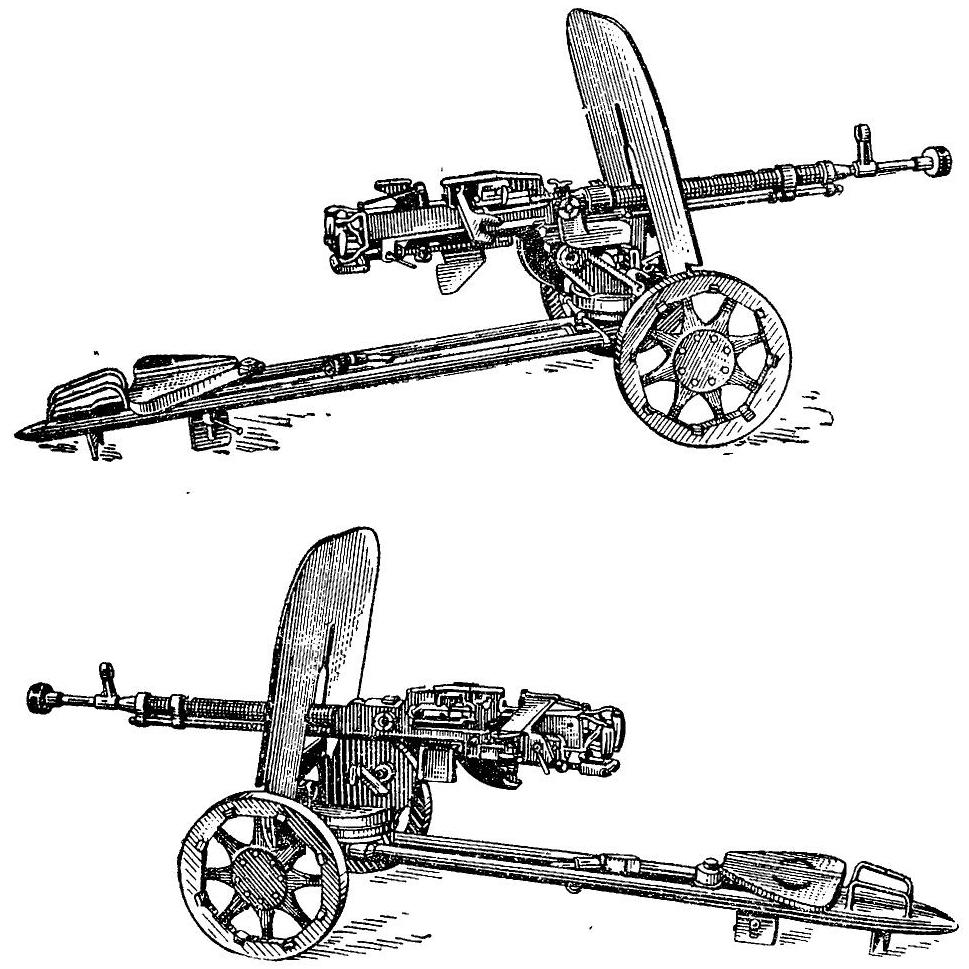

Рис. 2. Общий вид 12,7-мм пулемета (ДШК) обр. 1938 г. Рис. 2. Общий вид 12,7-мм пулемета (ДШК) обр. 1938 г.

Рис. 2. Общий вид 12,7-мм пулемета (ДШК) обр. 1938 г.


2. 12.7-мм пулемет — автоматическое оружие, предназначенное для стрельбы по воздушным целям и для борьбы с огневыми точками противника и его живой силой, прикрытой легкой броней.

Дальность действительного огня из пулемета по огневым точкам 1 500 м; по целям, прикрытым легкой броней, не превышающей 10 мм, 800 м и по самолетам 1600 м.

Прицельная дальность при стрельбе из пулемета по наземной цели 3 500 м. Предельная дальность полета пули около 7000 м.

3. Стрельба из пулемета, в зависимости от характера целей, ведется короткими очередями (5—10 выстрелов), длинными очередями (15—20 выстрелов) и непрерывным огнем.

Боевая скорострельность пулемета до 80 выстрелов в минуту.

4. Питание патронами производится из металлической ленты, рассчитанной на 50 патронов. Лента укладывается в металлическую коробку.

5. Основные данные пулемета:

Вес пулемета на станке с коробкой для ленты, кг..... около 157

Вес, тела пулемета, кг..... 34,0

Вес станка (без щита и наплечьника), кг..... 94,5

Вес щита, кг..... 24,5

Вес наплечника, кг..... 3,0

Вес ствола (собранного), кг..... 12,6

Вес патронной ленты, кг..... 1,0

Вес коробки с патронной лентой (без патронов), кг..... 4,4

Вес коробки со снаряженной патронной лентой, кг..... 11,0

Вес 12,7-мм патрона с бронебойной пулей (Б-32), кг..... 0,125—0,137

Емкость патронной ленты (количество патронов)..... 50

Длина пулемета на станке, мм..... 2328

Ширина пулемета на станке, мм..... 708

Высота пулемета со щитом, мм..... 965

Высота пулемета без щита с поднятым прицелом, мм..... 755

Длина прицельной линии, мм..... 1113

Длина ствола с дульным тормозом, мм..... 1069

Прицельная дальность:

— при стрельбе из пулемета обр. 1938/46 г., м..... 3300

— при стрельбе из пулемета обр. 1938 г., м..... 3500

Дальность полета пули, м..... 7000

Число нарезов..... 8

Начальная скорость пули, м/сек..... 830—850

Темп стрельбы, выстрелов в минуту..... 540—600

Боевая скорострельность, выстрелов в минуту..... 80
