Работа частей и механизмов пистолета


Положение частей и механизмов пистолета до заряжания

Положение частей и механизмов пистолета до заряжания представлено на рисунке 4.

Магазин 11 в соответствии с рисунком 16 вставлен в основание рукоятки 15 и удерживается в ней фиксатором магазина 12.

Подаватель находится вверху и упирается в остов затвора 8.

Кожух затвора 2 со стволом 1 и остовом затвора 8 под действием возвратной пружины 16 находятся в крайнем переднем положении. Досылающий выступ Б остова затвора упирается в казенный срез А ствола. Ствол заперт.

Выбрасыватель 4 находится в нижнем положении.

Спусковой крючок 14 вместе с тягой находятся в крайнем переднем положении.

Предохранитель 13 выступом Г упирается в стенку рукоятки 15, тем самым предохраняя детали спускового и ударного механизмов от перемещения.

Шептало 9 поднято.

Боек 5 под действием боевой пружины 6 находится в крайнем переднем положении, при этом жало бойка выступает за зеркало остова затвора 8.

Затворная задержка 3 находится в пазу.

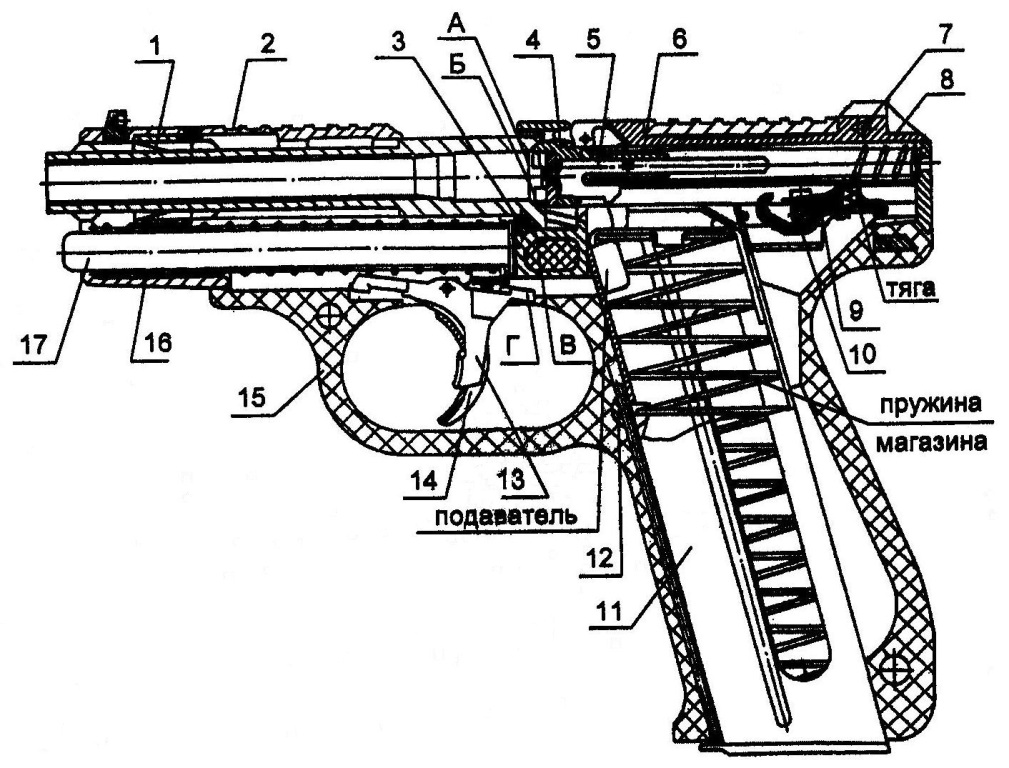

Рис. 4. Положение частей и механизмов пистолета до заряжания:

Рис. 4. Положение частей и механизмов пистолета до заряжания:

1 - ствол; 2 - кожух затвора; 3 - затворная задержка; 4 - выбрасыватель; 5 - боек; 6 - боевая пружина; 7 - защелка; 8 - остов затвора;

9 - шептало; 10 - разобщитель; 11 - магазин; 12 - фиксатор магазина; 13 - предохранитель; 14 - спусковой крючок; 15 - рукоятка;

16 - возвратная пружина; 17 - шток; Л - казенный срез; Б, В, Г - выступы.


Взаимодействие частей и механизмов пистолета при заряжании и положение их перед стрельбой

При заряжании:

- устанавливают снаряженный патронами магазин в основание рукоятки 15, патрон упирается в остов затвора 8;

- взводят затвор, отводя кожух затвора в крайнее заднее положение и резко отпуская. При этом затвор при движении вперед под действием возвратной пружины остовом затвора выталкивает из магазина патрон и досылает его в патронник ствола, а боек 5 с предварительно сжатой боевой пружиной 6 становится в положение предварительного взведения и удерживается шепталом 9.

Положение частей и механизмов пистолета перед стрельбой представлено на рисунке 5.

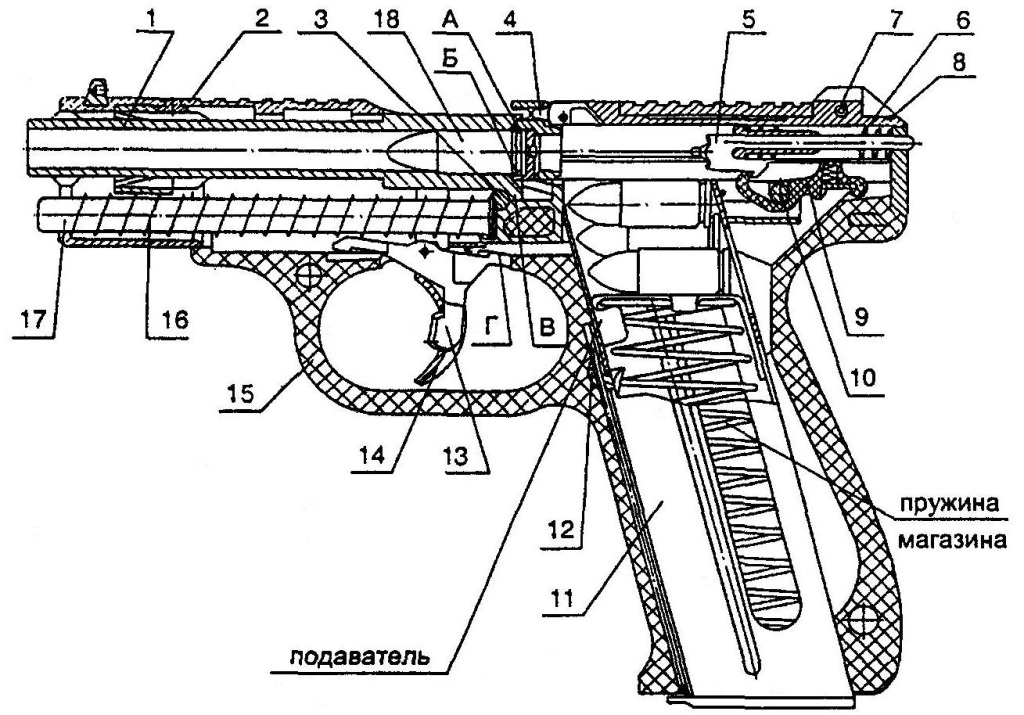

Рис. 5. Положение частей и механизмов пистолета перед стрельбой:

Рис. 5. Положение частей и механизмов пистолета перед стрельбой:

1 - ствол; 2 - кожух затвора; 3 - затворная задержка; 4 - выбрасыватель; 5 - боек; 6 - боевая пружина; 7 - защелка; 8 - остов затвора;

9 - шептало; 10 - разобщитель; 11 - магазин; 12 - фиксатор магазина; 13 - предохранитель; 14 - спусковой крючок; 15 - рукоятка;

16 - возвратная пружина; 17 - шток; 18 - патрон; А - казенный срез; Б, В, Г - выступы.


В момент готовности пистолета к стрельбе патрон 18 в соответствии с рисунком 5 находится в патроннике ствола 1.

Зуб выбрасывателя 4 находится в кольцевой проточке гильзы.

Следующий патрон под действием подпружиненного подавателя упирается в остов затвора.

Боек 5 с боевой пружиной 6 удерживается шепталом.

Остальные части пистолета занимают положение, описанное в подразделе Положение частей и механизмов пистолета до заряжания.


Взаимодействие частей и механизмов пистолета при стрельбе

При нажатии на спусковой крючок 14 в соответствии с рисунком 5 происходит разблокировка спускового механизма: предохранитель, проворачиваясь, выходит из положения упора в рукоятку 15. Получив свободу перемещения спусковой крючок 14 вместе с тягой и шепталом 9 движутся назад. Шептало за собой оттягивает боек 5 на 5 мм и довзводит боевую пружину 6. Пи этом шептало 9 взаимодействует с разобщителем и снижается. В конце снижения происходит срыв бойка с шептала. Боек 5 под действием боевой пружины 6 движется вперед и накалывает капсюль-воспла-менитель патрона. Происходит выстрел.

При выстреле кожух затвора 2 под действием пороховых газов на дно гильзы откатывается вместе со стволом 1 и остовом затвора 8. После совместного хода (2 мм) зуб ствола взаимодействует с копирным пазом вкладыша рукоятки, обеспечивая разворот ствола вокруг его продольной оси и производя отпирание.

После отпирания ствол, взаимодействуя с фиксатором ствола останавливается, а кожух затвора с остовом затвора продолжают откат, сжимая возвратную 16 и боевую 6 пружины. При этом выбрасыватель 4 извлекает из патронника стреляную гильзу и удерживает ее в чашечке затвора до встречи с отражателем. При встрече гильзы с отражателем происходит ее удаление за пределы автоматики через окно затвора.

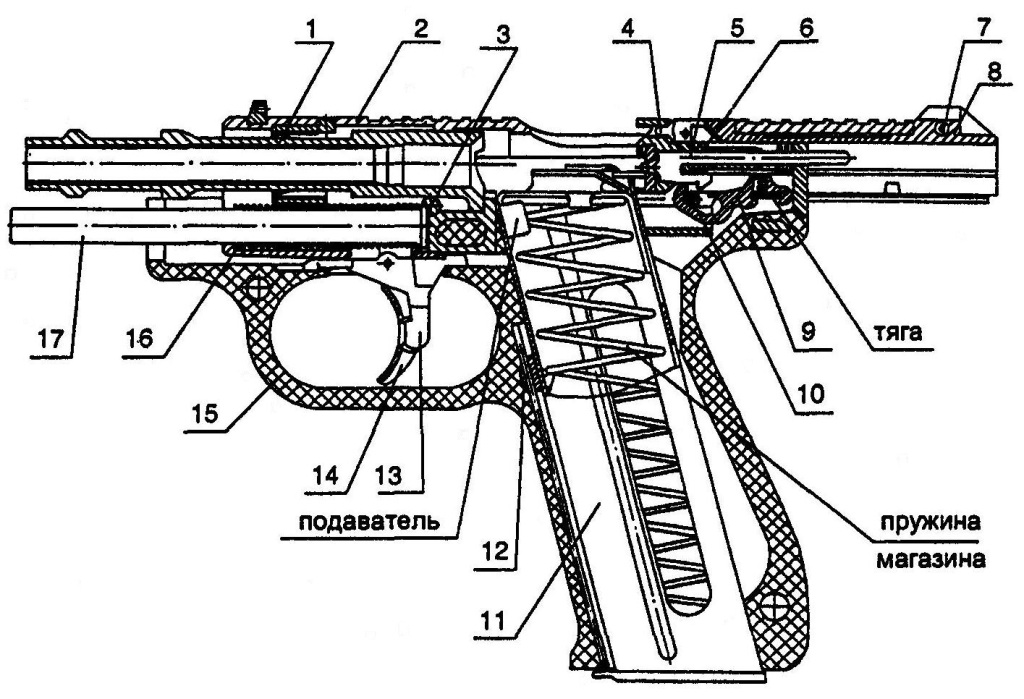

Рис. 6. Положение частей и механизмов пистолета по израсходовании патронов из магазина:

Рис. 6. Положение частей и механизмов пистолета по израсходовании патронов из магазина:

1 - ствол; 2 - кожух затвора; 3 - затворная задержка; 4 - выбрасыватель; 5 - боек; 6 - боевая пружина; 7 - защелка; 8 - остов затвора;

9 - шептало; 10 - разобщитель; 11 - магазин; 12 - фиксатор магазина; 13 - предохранитель; 14 - спусковой крючок; 15 - рукоятка;

16 - возвратная пружина; 17 - шток; А - казенный срез; Б, В, Г - выступы.


В начале отката остов затвора 8, взаимодействуя с разобщителем 10, освобождает шептало 9, которое под действием своей пружины поднимается.

Подаватель подает очередной патрон на линию досылания.

Кожух затвора 2 с остовом затвора 8, дойдя до крайнего заднего положения, под действием возвратной пружины 16 возвращаются в исходное положение.

Боек 5 входит в зацепление с шепталом и удерживается им.

При движении вперед остов затвора досылающим выступом выталкивает из магазина очередной патрон и досылает его в патронник. При этом зуб выбрасывателя заскакивает в кольцевую, проточку гильзы.

Ствол отжимает фиксатор ствола в паз затвора и, продолжая движение, взаимодействует с коп ирным пазом вкладыша рукоятки, проворачивается вокруг своей продольной оси на 18°, при этом 10 боевых упоров ствола входят в зацепление с 10 боевыми выступами втулки, тем самым осуществляя запирание канала ствола.

При отпускании спускового крючка 14 детали спускового крючка и шептало занимают переднее положение под действием боевой пружины 6. Возможность перемещения их назад блокируется предохранителем 13 за счет упора выступа Г в плоскость рукоятки.

Разобщитель 10 под действием своей пружины западает в паз остова затвора при приходе затвора в переднее положение и одновременно входит в контакт с шепталом.

Пистолет готов к очередному выстрелу.
