7,62-мм станковый пулемёт системы Максима обр. 1910 г.


Взаимодействие частей и механизмов пулемёта


Положение частей и механизмов пулемёта до заряжания

До заряжания части и механизмы пулемета занимают следующее положение (рис. 54).

Короб 42 закрыт крышкой 2,

Застежка 1 крышки своим зубом входит под уступ остова затыльника и препятствует самопроизвольному открыванию крышки.

Пластинчатые пружины 5 крышки короба упираются своими концами в ребра станин рамы 12.

Стойка 6 прицела опущена и прижата к крышке короба пружиной 7, действующей на нее через плоское дно наперстка 8 ниже оси вращения; хомутик 9 прицела установлен на нулевое деление и закреплен зубом защелки 10.

Ствол 11, соединенный с рамой, под действием возвратной пружины находится в крайнем переднем положении. Бронзовая гайка 13 упирается в раструб дна кожуха. Дульная часть ствола помещается в надульнике 14, причем между дульным срезом ствола и задней стенкой втулки 15 надульника имеется зазор от 5,4 до 8,7 мм. Между передней плоскостью выступов 12а станин рамы (см. рис. 55) и ребрами вырезов стенок короба должен быть зазор от 0,75 до 1,5 мм, предохраняющий ребра стенок короба от ударов выступов станин рамы.

Возвратная пружина, действующая через цепочку на эксцентрический барабан, стремится повернуть ось мотыля, прижимая мотыль плотнее к выступам ребер станин рамы. Благодаря этому мотыль 16 с шатуном 21 образуют тупой угол а (см. рис. 2), вершина которого находится выше оси канала ствола на 0,45—0,5 мм. В этом положении мотыль с шатуном обеспечивают надежное запирание канала ствола.

Рукоятка 17 лежит на пятке задержки 18; при этом скос 18с (см. рис. 55) задержки упирается в скос 7г (см. рис. 8) бокового выступа рукоятки. Между роликом 19 и рукояткой 17 имеется зазор от 0,2 до 0,45 мм.

Замок 24, соединенный трубкой замочных рычагов 20 с шатуном 21, горизонтальной площадкой остова находится в пазах станин рамы и запирает канал ствола. Между передней плоскостью боевой личинки 23 и дном кольцевой расточки устья патронника имеется зазор от 1,63 до 1,68 мм, достаточный для того, чтобы в нем поместилась закраина гильзы (проверяется калибрами-шашками № 7 и № 8). Загибы боевой личинки находятся в вертикальных пазах призмы ствола и коробки приемника 44.

Замочные рычаги 20 благодаря тупому углу между шатуном 21 и мотылем 16 повернуты трубкой немного вверх; взводы замочных рычагов находятся в вырезах подъемных рычагов 22; передние концы подъемных рычагов упираются в боковые выступы боевой личинки 23 и удерживают ее в крайнем верхнем положении. Между верхней плоскостью боевой личинки и крышкой короба имеется зазор не менее 0,05 мм.

Пластинчатая пружина 9 (см. рис. 7) правой станины рамы находится в скошенном вырезе 2в (см. рис. 12) боевой личинки.

Ударник 5 (см. рис. 11) спущен; боек вышел через отверстие боевой личинки; верхний заплечик ударника 5 упирается в заднюю стенку остова 1 замка.

Боевая пружина 7 разжата. Длинное перо боевой пружины упирается в выступ ударника, удерживая ударник в крайнем переднем положении; короткое перо упирается в верхнюю часть нижнего спуска 10, прижимая его к лодыжке 6. Головка лодыжки находится в вырезе ударника; хвост лодыжки приподнят вверх и прижат к нижней площадке замочных рычагов 20 (см. рис. 54).

Трубка замочных рычагов 20 поднята вверх и давит площадкой на хвост верхнего спуска. Пружина 9 этого спуска (см. рис. 11) сжата, и шептало верхнего спуска находится сзади автоматического взвода ударника.

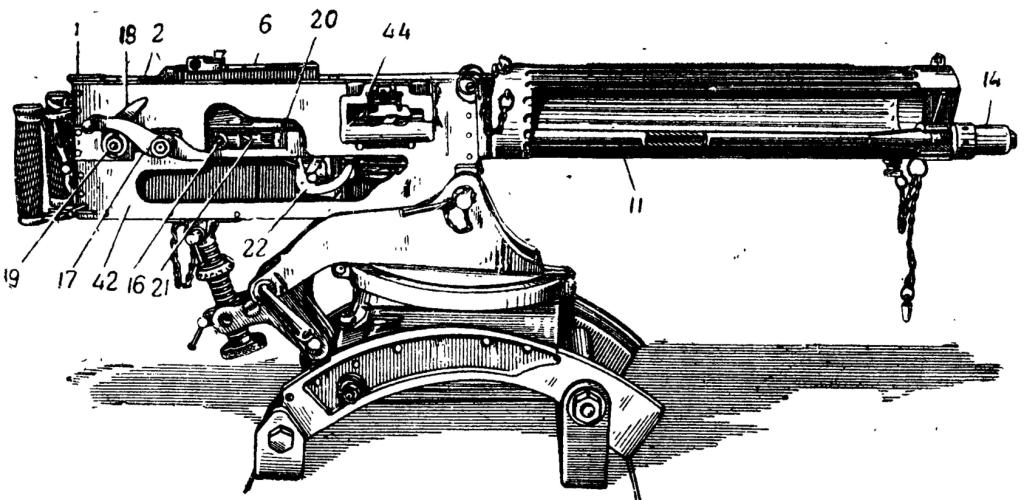

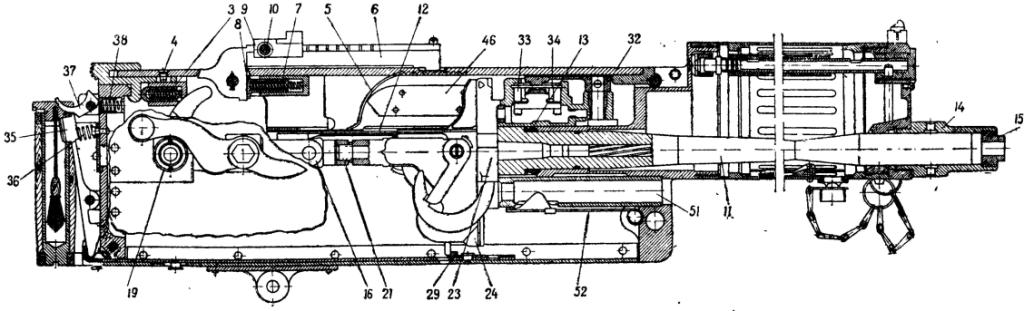

Рис. 54. Положение частей пулемета до заряжания: Рис. 54. Положение частей пулемета до заряжания:

Рис. 54. Положение частей пулемета до заряжания:

1 — застежка; 2 — крышка короба; 3 — пружина застежки; 4 — винт застежки; 6 — пружины крышки короба; 6 — стойка прицела; 7 — пружина стойки прицела;

8 — наперсток пружины стойки прицела; 9 — хомутик прицела; 10 — защелка; 11 — ствол; 12 — рама; 13 — бронзовая гайка ствола; 14 — надульник;

15 — втулка надульника; 16 — мотыль; 17— рукоятка; 18 — задержка; 19 — ролик; 20 — замочные рычаги; 21 — шатун; 22 — подъемные рычаги;

23 — боевая личинка; 24 — остов замка; 29 — спусковая тяга; 32 — верхнее колено рычага приемника; 33 — верхние пальцы; 34 — ползун;

35 — спусковой рычаг; 36 — пружина спускового рычага; 37 — предохранитель; 38 — пружина предохранителя; 42 — короб; 44 — приемник;

46 — направляющая планка короба; 51 — выводная трубка; 52 — пружина выводной трубки


Спусковой рычаг 35 (см. рис. 54) под действием своей пружины 36 отведен верхним плечом назад, а нижним — вперед.

Предохранитель 37 под действием своей пружины 38 отжат вниз, так что его уступ 4у (см. рис. 19) находится впереди верхнего выступа Зе (см. рис. 20) спускового рычага. Пружины спускового рычага и предохранителя находятся в предварительном сжатии.

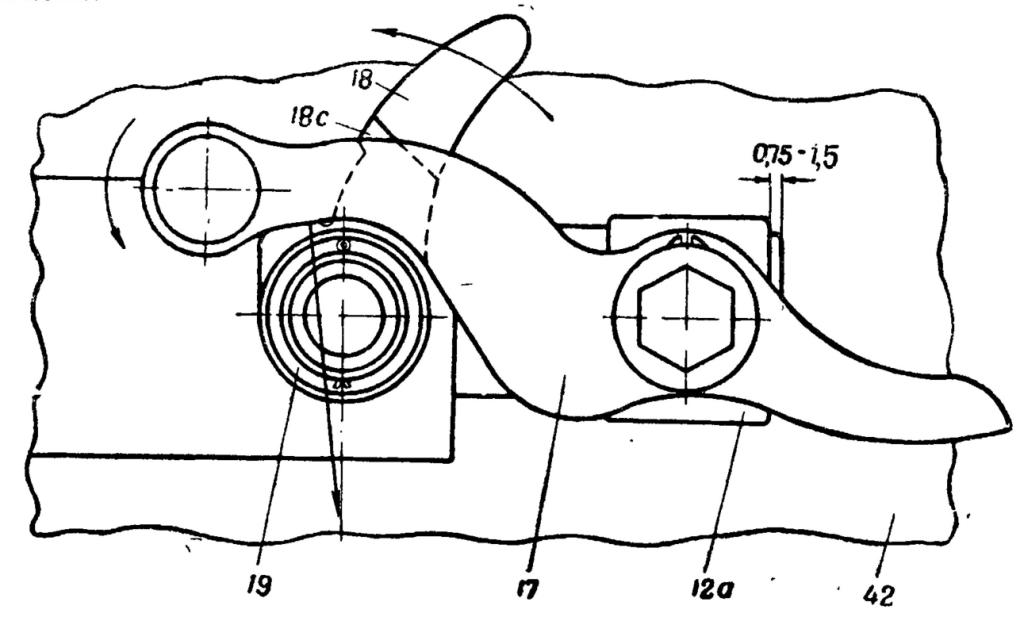

Рис. 55. Действие рукоятки ва пятку задержки:

Рис. 55. Действие рукоятки ва пятку задержки:

12а — выступ станины рамы; 17 — рукоятка; 18 — задержка; 18с — скос задержки; 19 — ролик 42 — короб


Спусковая тяга 29, соединенная с нижним плечом спускового рычага, удерживается в крайнем переднем положении; поперечный выступ ее находится впереди хвоста нижнего спуска.

Горловина наливного отверстия закрыта крышкой. Замок 13 (см. рис. 27 и 28) крышки прижат верхним концом к упору замка, а нижним — к правой стенке трубы кожуха, прочно удерживая крышку в закрытом положении. Резиновая прокладка 10 плотно прижата крышкой к верхнему срезу горловины.

Приемник 44 прочно закреплен в вырезах стенок короба. Пятка Нижнего колена рычага находится в вырезе длинного конца левой станины рамы, удерживая ползун в крайнем левом положении. Верхние пальцы ползуна пружиной отжаты вниз; нижние пальцы пружиной подняты вверх, и концы их находятся правее концов верхних пальцев на толщину патрона.

Винтовые цилиндрические пружины стопорного приспособления станка разжаты; концы стопоров входят в отверстия дуг остова и удерживают стол в приданном ему положении. Зажимной болт хомута завинчен и удерживает вертлюг на столе.


Взаимодействие частей пулемёта при заряжании

При заряжании пулемета для автоматической стрельбы необходимо:

а) вставить наконечник ленты в поперечное окно приемника справа и протянуть ленту доотказа влево;

б) подать рукоятку вперед (рис. 56) и продернуть ленту влево доотказа;

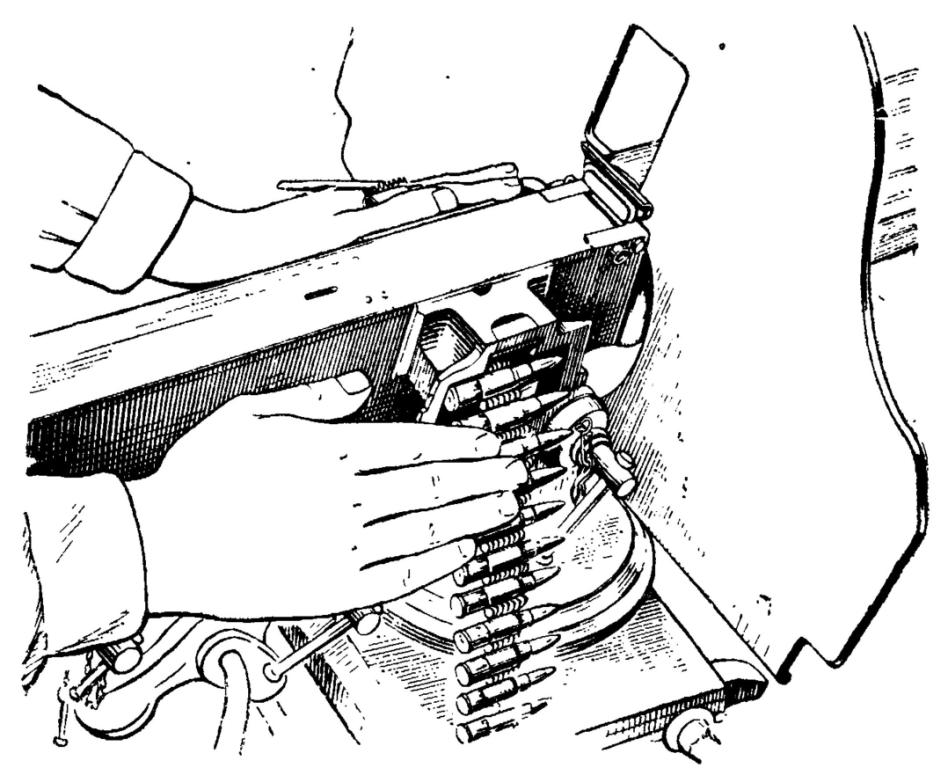

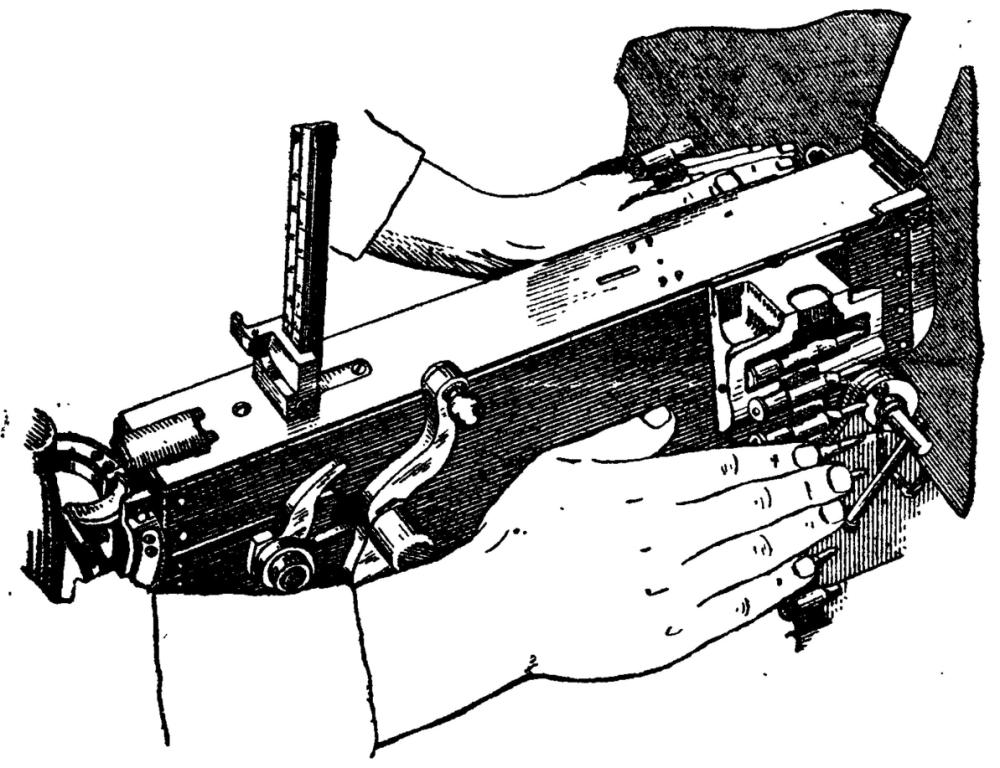

Рис. 56. Заряжание пулемета. Как подать рукоятку вперед и продернуть ленту влево

Рис. 56. Заряжание пулемета. Как подать рукоятку вперед и продернуть ленту влево


в) отпустить рукоятку (рис. 57);

Рис. 57. Заряжание пулемета. Как отпустить рукоятку

Рис. 57. Заряжание пулемета. Как отпустить рукоятку


г) вторично подать рукоятку вперед;

д) вторично продернуть ленту влево доотказа; и вторично отпустить рукоятку.

При протягивании ленты влево первый патрон надавливает на концы нижних пальцев приемника и утапливает их, сжимая пружину. Как только патрон окажется левее нижних пальцев, последние под действием своей пружины поднимутся вверх и, упираясь в патрон с правой стороны (рис. 58), удержат ленту от выпадания из приемника. Концы верхних пальцев находятся над этим патроном и левее его. Закраина первого патрона упирается в правую стенку боевой личинки, отчего продвинуть ленту дальше влево невозможно.

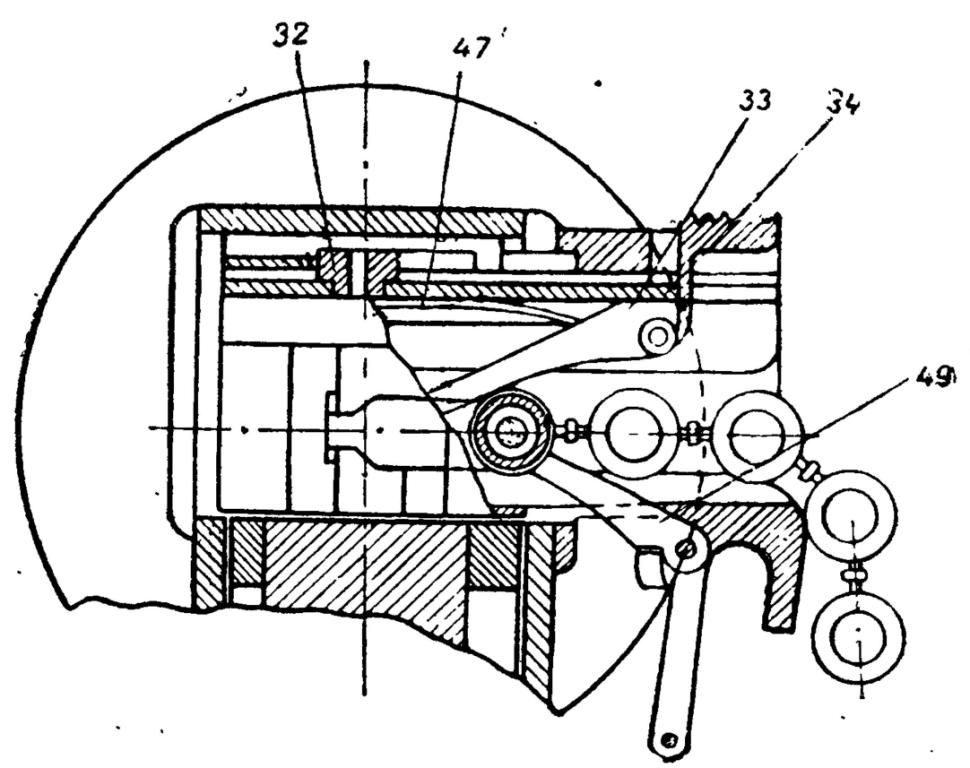

Рис. 58. Положение патрона и частей приемника при протягивании ленты для заряжания:

Рис. 58. Положение патрона и частей приемника при протягивании ленты для заряжания:

32 — верхнее колено рычага; 33 — верхние пальцы приемника; 34 — ползун; 47 — пружина верхних пальцев; 49 — нижние пальцы


При первой подаче рукоятки вперед передний конец мотыля 16 (см. рис. 54) опускается вниз, увлекая за собой шатун 21 и замочные рычаги 20; эксцентрический барабан, поворачиваясь вместе с мотылем, наматывает на себя цепочку и растягивает возвратную пружину.

В первый момент поворота мотыля 16 и шатуна 21 замок подается несколько вперед (на 0,01 мм). Как только тупой угод между шатуном и мотылем, обращенный вершиной вверх (см. рис. 2) будет «изломан» (см. рис. 3), замок начинает отходить назад.

Замочные рычаги 20 (см. рис. 59) поворачиваются на оси; их; взводы выходят из вырезов подъемных рычагов 22.

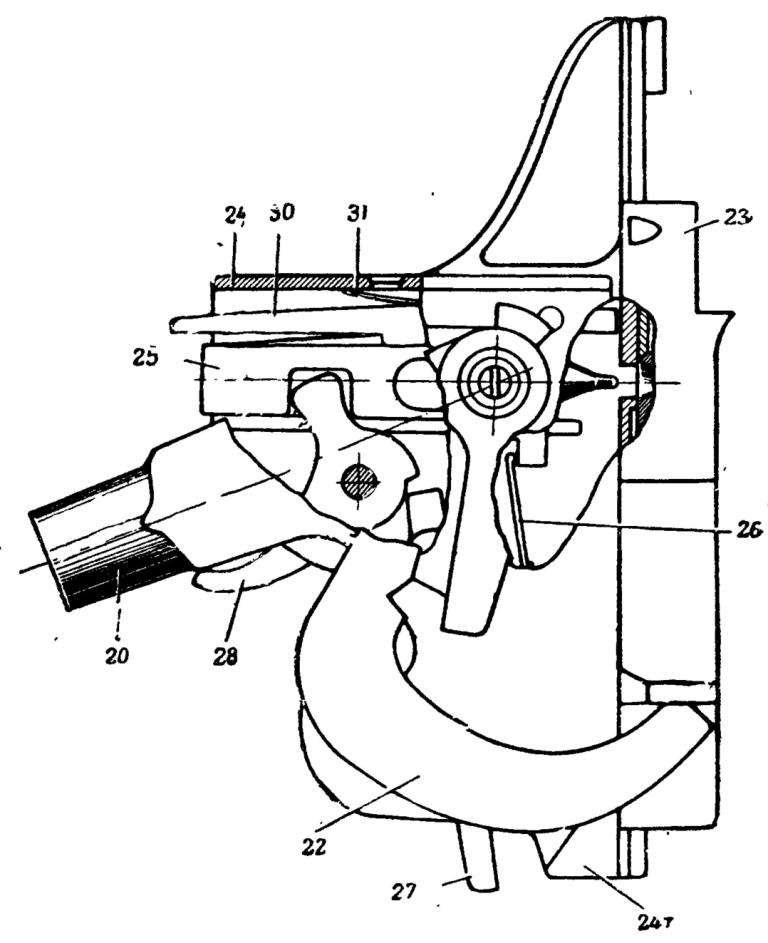

Рис. 59. Замок. Ударник на автоматическом взводе:

Рис 59. Замок. Ударник на автоматическом взводе:

20 — замочные рычаги; 22 — подъемные рычаги; 23 — боевая личинка; 24 — остов замка; 24т — треугольные выступы остова;

25 — ударник; 26 — боевая пружииа; 27 — нижний спуск; 28 — лодыжка; 30 — верхний спуск; 31 — пружина верхнего спуска


Подъемные рычаги освобождаются и опускаются на треугольные выступы 24т остова замка.

Когда подъемные рычаги опускаются, а рожки боевой личинки еще не легли на планки короба, боевая личинка удерживается пластинчатой пружиной 9 (см. рис. 7) правой станины рамы. С отходом замка назад боевая личинка скользит своими рожками, по направляющим планкам 46 короба (см. рис. 54). Как только боевая личинка минует планки короба, она опускается на длинные концы подъемных рычагов 22 (см. рис. 59) под давлением пружин крышки короба, а также от собственного веса.

Замочные рычаги 20, опускаясь вниз, давят на хвост лодыжки 28, поворачивая лодыжку на своей оси.

Лодыжка своей головкой отводит назад ударник, который своим нижним выступом отжимает назад длинное перо боевой пружины 26.

Боевая пружина коротким пером нажимает на нижний спуск 27, прижимая его шептало к поворачивающейся лодыжке.

Заскакивание шептала нижнего спуска за боевой взвод лодыжки (первый щелчок) происходит в момент, когда горизонтальная площадка замка выходит из пазов рамы на 6—11 мм.4

При дальнейшем повороте лодыжки верхний спуск 30 под действием пружины 31 своим шепталом заскакивает за автоматический взвод ударника (второй щелчок). Это происходит тогда, когда горизонтальная площадка остова замка выйдет из пазов рамы на 19—28 мм. При этом между боевым взводом лодыжки и шепталом нижнего спуска образуется зазор около 2 мм.

При дальнейшем повороте рукоятки вперед лодыжка отводит ударник назад до тех пор, пока мотыль не займет вертикальное положение в коробе. При этом между автоматическим взводом ударника и шепталом верхнего спуска образуется зазор от 0,7 до 1,0 мм.

Когда рукоятка займет вертикальное положение, замочные рычаги 20 перестают опускаться вниз и давить на хвост лодыжки. С этого момента ударник под действием длинного пера боевой пружины 26 посылается вперед и становится на автоматический взвод.

При первом продергивании ленты влево первый патрон поднимает верхние пальцы ползуна и становится в продольном окне приемника, упираясь корпусом гильзы в левую стенку приемника, которая ограничивает дальнейшее движение ленты с патронами влево; второй патрон становится на место первого. Верхние пальцы под действием своей пружины опускаются и упираются в первый патрон справа и сверху, а нижние — поднимаются и упираются во второй патрон справа и снизу (рис. 60).

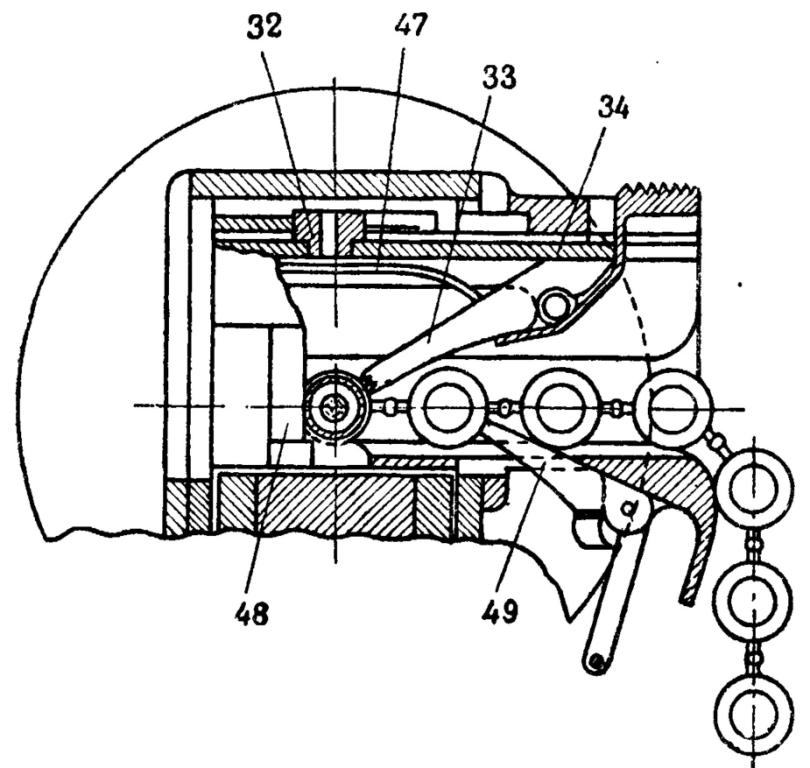

Рис. 60. Положение патрона и частей приемника при первом продергивании ленты:

Рис. 60. Положение патрона и частей приемника при первом продергивании ленты:

32 — верхнее колено рычага; 33 — верхние пальцы; 34 — ползун; 47 — пружина верхних пальцев; 48 — левая стенка приемника; 49 — нижние пальцы


При отпускании рукоятки возвратная пружина, разжимаясь, сматывает цепочку с эксцентрического барабана 5 (см. рис. 7) и поворачивает ось мотыля. Шатун с мотылем, поднимаясь, посылает замок вперед; при этом рукоятка длинным плечом поворачивается назад и занимает первоначальное положение над роликом.

При подходе замка вперед взводы замочных рычагов входят в вырезы подъемных рычагов, а длинные концы последних, упираясь в боковые выступы боевой личинки, поднимают ее вверх. Боевая личинка, поднимаясь вверх, своими загибами захватывает в продольном окне приемника первый патрон, который при дальнейшем подъеме личинки перемещается по личинке, утапливает зуб верхней защелки и с прекращением подъема личинки становится на эту защелку.

Как только замок дойдет до казенного среза ствола, трубка замочных рычагов при движении вверх встречает хвост верхнего спуска, нажимает на него и поднимает доотказа и тем самым освобождает ударник из-под шептала верхнего спуска (рис. 61). Ударник под действием боевой пружины несколько продвигается вперед и увлекает головку лодыжки, пока лодыжка не упрется своим боевым взводом в шептало нижнего спуска.

При вторичной подаче рукоятки вперед части пулемета производят те же движения, что и при первой подаче, но замок, отходя назад, извлекает из ленты загибами боевой личинки первый патрон. Боевая личинка, пройдя планки короба, опускается и ставит этот патрон против патронника.

При отходе и опускании боевой личинки патрон удерживается в ней от выпадания загибами личинки и верхней защелкой.

При вторичном продергивании ленты влево второй патрон поступает в продольное окно приемника на место извлеченного первого, а третий — на место второго; при этом верхние и нижние пальцы совершают те же движения, что и при первом продергивании ленты.

При вторичном отпускании рукоятки замок под действием возвратной пружины возвращается вперед. Первый патрон, удерживаемый верхней защелкой боевой личинки, входит в патронник. Боевая личинка, поднимаясь, скользит своими загибами по закраинам патронов, отчего первый патрон, находящийся в патроннике, сходит с верхней защелки и становится над нижней — капсюлем против отверстия для выхода бойка, а второй патрон, находящийся в приемнике, захватывается загибами боевой личинки и становится на верхней защелке.

Рис. 61. Замок. Ударник на боевом взводе:

Рис. 61. Замок. Ударник на боевом взводе:

20 — замочные рычаги; 22 — подъемные рычаги; 23 — боевая личинка; 24 — остов замка; 24Т— треугольные выступы остова;

25 — ударник; 26 — боевая пружина; 27 — нижний спуск; 28 — лодыжка; 30 — верхний спуск; 31 — пружина верхнего спуска


После описанных действий с рукояткой и лентой пулемет будет заряжен для автоматической стрельбы; на боевой личинке — два патрона (один на нижней защелке — в патроннике, другой на верхней защелке — в продольном окне приемника).

Для одиночной стрельбы производят те же действия, что и при заряжании для автоматической стрельбы, но после вторичной подачи рукоятки вперед лента с патронами не продергивается. В результате этого после второго отпускания рукоятки боевая личинка не захватывает второго патрона. На боевой личинке будет находиться только один патрон в патроннике.

Для перехода с автоматической стрельбы на одиночную нужно, не трогая ленты, один раз подать рукоятку вперед и отпустить. При этом замок, отходя назад, будет извлекать боевой личинкой два патрона: Первый из приемника (на верхней защелке), другой из патронника (на нижней защелке). Боевая личинка, скользя своими рожками по верхним направляющим планкам, опустится вниз; верхний патрон встанет против патронника, нижний — против выводной трубки. При движении затвора вперед эти патроны соответственно направляются в патронник и выводную трубку.

Для продолжения одиночной стрельбы нужно перед каждым выстрелом по одному разу подавать рукоятку вперед и отпускать ее.


Взаимодействие частей и механизмов пулемёта при наводке пулемёта в цель

Для наведения пулемета в цель нужно:

а) установить стол;

б) грубо навести пулемет в цель;

в) установить прицел;

г) открепить зажимы механизмов наведения;

д) точно навести пулемет в цель;

е) закрепить зажимы механизмов наведения;

ж) установить прицельное кольцо на нужное деление.

Чтобы установить стол в нужное положение, необходимо оттянуть ручку стопоров на себя, подать стол по дугам остова станка вперед или назад и отпустить ручку стопоров. При оттягивании ручки назад поворачивается ось стопоров; при этом стопоры 2 и 3 (см. рис. 45) перемещаются навстречу друг другу, сжимая пружины, конические концы стопоров выходят из отверстий дуг 2 (см. рис. 36) остова станка, освобождая стол. Если стол (см. рис. 43) двигать вперед или назад, он будет плавно скользить по дугам.

При отпускании ручки стопоров пружины стопоров, разжимаясь, раздвигают стопоры в стороны; стопоры входят своими коническими концами в отверстия дуг остова станка и удерживают стол в приданном ему положении; при этом ось стопоров поворачивается, и закрепленная на ней ручка возвращается в исходное положение. Если ручка стопоров не возвращается в исходное положение, это указывает на то, что концы стопоров не заскочили в отверстия дуг. В этом случае стол нужно немного подать вперед или назад.

Для грубой наводки пулемета в вертикальной плоскости повернуть ручку засова грубой наводки от себя, затем, придав телу пулемета нужное положение, повернуть ручку засова на себя. При повороте ручки засова от себя засов вывинчивается из гайки (гайка удерживается от вращения стопорным винтом на левой станине вертлюга); при этом тяги освобождаются о г сжимающего усилия станин вертлюга. При повороте ручки засова на себя нарезной конец засова ввинчивается в гайку, длина засова между его венчиком и гайкой вследствие этого сокращается, станины вертлюга сводятся и прижимаются к тягам. Тем самым пулемет удерживается от перемещения в вертикальной плоскости.

В станках изготовления до 1941 г. для грубой наводки пулемета в цель нужно повернуть ручку засова 4 (см. рис. 50) вверх, вьшуть заеав, навести пулемет, вставить засов в нужное отверстие 3а правой станины вертлюга и повернуть ручку засова вниз.

Для установки прицела нужно поднять стойку 6 прицела (см. рис. 54), сжать защелку 10 хомутика прицела и переместить хомутик по стойке прицела до совмещения верхнего среза хомутика с делением требуемой дальности на стойке.

При поднимании стойки прицела основание стойки давит ня наперсток 8, сжимая пружину 7. При подходе стойки к вертикальному положению пружина, разжимаясь, действует на наперсток, который своим плоским дном давит на основание стойки, удерживая стойку от поворота или качания. При нажиме защелки 10 пружины защелок сжимаются; зуб правой защелки выходит из выреза бокового ребра стойки и освобождает хомутик. При освобождении защелок они под действием пружины своими зубьями скользят по ребрам стойки, пока одна из них не заскочит в вырез соответствующего деления стойки.

В пулеметах изготовления до 1941 г. (см. рис. 34, Б) после поднятия стойки прицела нужно сдвинуть тормозную пружину 8 в сторону; вращая маховичок 4, поставить верхний срез хомутика 2 против нужного делания прицельной плашки, после чего сдвинуть тормозную пружину на свое место.

Для горизонтальной наводки пулемета необходимо открепить болт зажимного приспособления, для чего повернуть вороток 5 (см. рис. 46) от себя. При этом болт, вывинчиваясь из правого ушка 1у хомута, освобождает хомутины, вследствие чего хомут перестает зажимать диск 1а (см. рис. 47) вертлюга в окне доски стола и вертлюг можно легко вращать. При наводке пулемета необходимо обеими руками держать ручки затыльника и повернуть тело пулемета в нужном направлении по горизонту.

Для открепления болта зажимной матки нужно повернуть его вороток 8 (см. рис. 51) от себя. При этом болт, вывинчиваясь из левого ушка зажимной матки, ослабит ее зажимное действие, отчего наружный винт 1 механизма тонкой наводки может свободно вращаться.

Для вертикальной наводки пулемета надо вращать маховичок 3 механизма тонкой наводки. При вращении маховичка вправо дульная часть пулемета будет подниматься. При вращении маховичка влево дульная часть пулемета будет опускаться.

Для закрепления механизмов наведения следует повернуть на себя вороток 5 (см. рис. 46) зажимного болта хомута и вороток 8 (см. рис. 51) болта зажимной матки механизма тонкой наводки.

Для установки прицельного кольца нужно вращать его рукой до совмещения требуемого деления с указателем.

При вращении маховичка механизма тонкой наводки прицельное кольцо 4 (см. рис. 51) удерживается своей пружиной на головке 1а наружного винта, поэтому вращается вместе с последним; указатель же вращаться не может, так как его стойка помещается в продольном пазу внутреннего винта.


Взаимодействие частей и механизмов пулемёта при стрельбе

Чтобы открыть огонь, необходимо обхратить пальцами ручки затыльника, большим пальцем левей руки поднять предохранитель 37 (см. рис. 54), а большим пальцем правой руки нажать на верхнее плечо спускового рычага 35, подав его вперед доотказа.

При нажиме на верхнее плечо спускового рычага нижнее его плечо отходит назад и тянет за собой спусковую тягу 29, которая поперечным выступом оттягивает хвост нижнего спуска и выводит его шептало из-под боевого взвода лодыжки 28 (см. рис. 59). Боевая пружина 26 длинным пером посылает вперед ударник, который поворачивает лодыжку на своей оси. Боек ударника, пройдя через отверстие в боевой личинке, ударяет по капсюлю патрона, находящегося в патроннике, — происходит выстрел. Пороховые газы, образовавшиеся при сгорании заряда, давят во все стороны с одинаковой силой и толкают пулю вперед, а замок назад.

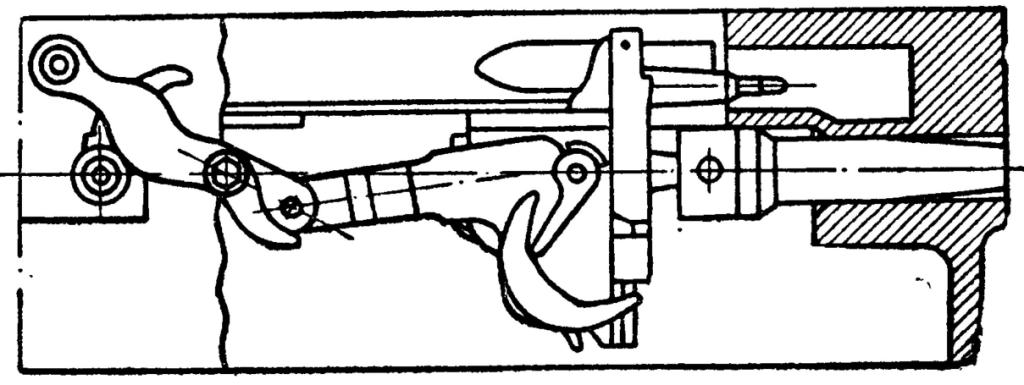

Рис. 62. Шатун и мотыль образуют тупой угол, обращенный вершиной вверх

Рис. 62. Шатун и мотыль образуют тупой угол, обращенный вершиной вверх


Давление пороховых газов через дно гильзы на замок передается шатуну и мотылю; последние стремятся повернуться вверх, но этому препятствуют выступы ребер станин рамы, в которые упирается конец мотыля; благодаря этому замок не может отделиться от пенька ствола, продолжая прочно запирать канал ствола (рис. 62). Под действием отдачи рама вместе со стволом, запертым замком, начинает отходить назад, растягивая возвратную пружину.

Пока пуля проходит по каналу ствола, рама со стволом благодаря своему большому, сравнительно с пулей, весу проходит весьма незначительное расстояние; при этом рукоятка, не касавшаяся ролика до выстрела, приближается к нему своим изгибом вплотную.

При дальнейшем отходе рамы назад рукоятка, дойдя до ролика, набегает на него изгибом длинного плеча, поднимается вверх и поворачивает ось мотыля. Угол между шатуном и мотылем «выпрямляется», отчего замок еще плотнее прижимается к казенному срезу ствола (рис. 63).

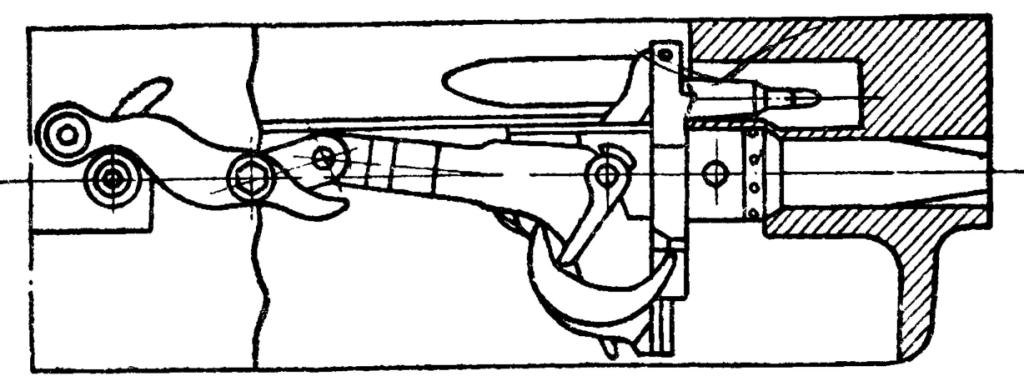

Рис. 63. Угол между шатуном и мотылем выпрямляется, замок еще плотнее прижимается к казенному срезу ствола

Рис. 63. Угол между шатуном и мотылем выпрямляется, замок еще плотнее прижимается к казенному срезу ствола


К этому моменту пуля вылетит из канала ствола. Газы, вырвавшиеся вслед за пулей в надульник, ударяют по дульному срезу ствола, ускоряя отход подвижной системы назад. При этом рукоятка, продолжая перемещаться по ролику, поворачивает свое длинное плечо вверх, а мотыль с шатуном — вниз, благодаря чему замок начинает отходить от ствола (рис. 64). Вместе с осью мотыля поворачивается эксцентрический барабан, наматывая на себя цепочку и еще больше растягивая возвратную пружину, которая с возрастающей силой тормозит движение подвижной системы назад.

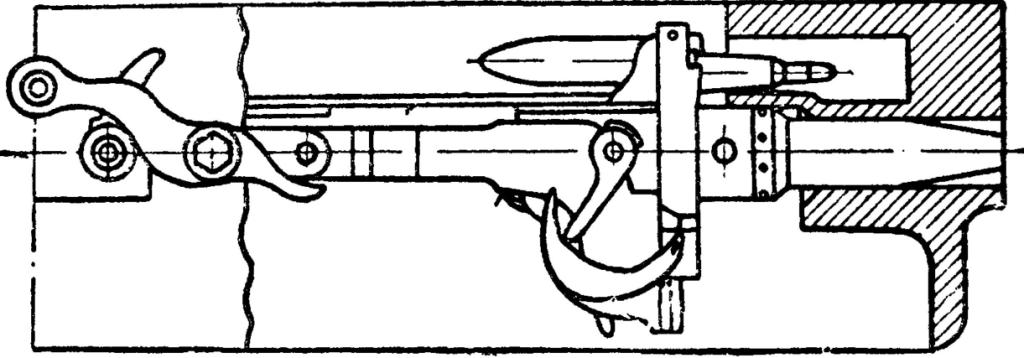

Рис. 64. Замок отделился от казенного среза ствола, колено шатуна и мотыль изломились вниз

Рис. 64. Замок отделился от казенного среза ствола, колено шатуна и мотыль изломились вниз


Рукоятка 17 (рис. 65), двигаясь по инерции, поворачивается своим длинным плечом вперед и ударом короткого плеча по ролику снизу останавливает отход рамы назад. После этого рама под действием возвратной пружины и короткого плеча рукоятки, скользящего по ролику, вместе со стволом возвращается в переднее положение. Замок же по инерции продолжает отходить назад.

При отходе замка назад боевая личинка рожками скользит по направляющим планкам короба и извлекает из приемника патрон, а из патронника — гильзу. Пройдя планки, боевая личинка под действием пружин крышки опускается вниз и ставит патрон против патронника, а гильзу — против выводной трубки. При этом другие части замка выполняют ту же работу, что и при заряжании.

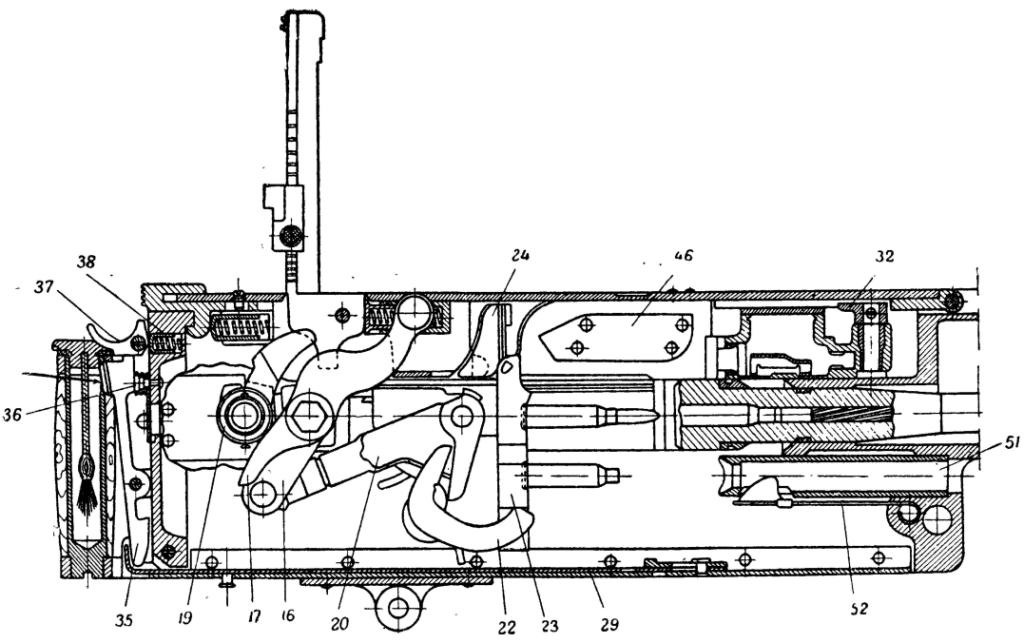

Рис. Рис. 65. Взаимодействие частей и механизмов при выстреле. Рама в заднем положении - короткое плечо рукоятки ударилось о ролик снизу:

Рис. 65. Взаимодействие частей и механизмов при выстреле. Рама в заднем положении - короткое плечо рукоятки ударилось о ролик снизу:

16 — мотыль; 17 — рукоятка; 19 — ролик; 20 — замочные рычаги; 22 — подъемные рычаги; 23 — боевая личинка; 24 — остов замка; 29 — спусковая тяга;

32 — верхнее колено рычага; 35 — спусковой рычаг; 36 — пружина спускового рычага; 37 — предохранитель; 38 — пружина предохранителя;

46 — направляющая планка короба; 51— выводная трубка; 62 — пружина выводной трубки


При отходе рамы со стволом назад левая станина оттягивает своим вырезом 2в (см. рис. 7 и 8) пятку нижнего колена рычага приемника и отводит ползун вправо, причем пальцы ползуна заскакивают за очередной патрон в приемнике.

При движении рамы со стволом вперед левая станина рамы подает пятку нижнего колена рычага вперед, отчего ползун отходит влево и продвигает своими верхними пальцами очередной патрон в продольное окно приемника.

Движение ствола с рамой вперед ограничивается упором бронзовой гайки ствола в раструб дна кожуха.

В момент подхода ствола и рамы в крайнее переднее положение замок останавливается в заднем положении. Возвратная пружина, сматывая цепочку барабана, заставляет ось мотыля повернуться в обратном направлении и тем самым посылает замок вперед.

При движении замка вперед боевая личинка вводит патрон в патронник, а гильзу — в выводную трубку. В момент, когда замок подойдет к переднему положению, хвост нижнего спуска ударяется о поперечный выступ спусковой тяги, отчего шептало нижнего спуска выходит из-под боевого взвода лодыжки, но ударник остается во взведенном положении, упираясь автоматическим взводом в шептало верхнего спуска.

С подходом замка в крайнее переднее положение боевая личинка под действием замочных и подъемных рычагов поднимается вверх.

При подъеме боевой личинки патрон, посланный замком в патронник, сходит с верхней защелки и становится капсюлем против отверстия для выхода бойка ударника, а гильза, введенная в выводную трубку, утапливает дном нижнюю защелку, выходит из загибов боевой личинки и остается в выводной трубке, удерживаемая от выпадания в короб пружиной.

Когда боевая личинка поднимется вверх и встанет своим отверстием для бойка ударника против капсюля патрона, находящегося в патроннике, трубка замочных рычагов поднимет хвост верхнего спуска и выведет его шептало из зацепления с автоматическим взводом ударника. Боевая пружина своим длинным пером энергично пошлет ударник вперед, боек ударит по капсюлю, разобьет его, и произойдет новый выстрел.

Одновременно с подъемом боевой личинки вверх мотыль резко ударяется снизу в выступы ребер рамы, а рукоятка, будучи наклонена длинным плечом назад, ударяет о пятку задержки. Задержка от удара рукоятки закидывается головкой назад и прихватывает своим выступом выступ рукоятки, не позволяя последней отскочить от ролика и повернуть ось мотыля. Благодаря этому мотыль в момент выстрела удерживается у выступов ребер рамы и не позволяет замку преждевременно отделиться от казенного среза ствола.

После второго выстрела части пулемета снова проделывают описанную выше работу, пулемет перезаряжается, и автоматически производится следующий выстрел. При этом гильза, находящаяся в выводной трубке, будет выталкиваться наружу очередной гильзой, находящейся на боевой личинке.

Автоматическая стрельба при правильной работе пулемета продолжается до тех пор, пока нажат спусковой рычаг и в ленте имеются патроны.

При освобождении спускового рычага верхнее его плечо под действием пружины отходит назад, а нижнее плечо и спусковая тяга продвигаются Еперед. При движении замка вперед нижний спуск не встречает выступа тяги. Ударник, расцепившись с верхним спуском, задерживается во взведенном положении лодыжкой, которая своим боевым вззодсм упирается в шептало нижнего спуска (см. рис. 61). Стрельба прекращается. Пулемет при таком положении частей и при наличии в ленте патронов остается заряженным и готовым к продолжению стрельбы.

Если пулемет был заряжен для одиночной стрельбы, то при выстреле части пулемета произведут ту же работу, но при отходе замка назад боевая личинка несет на себе только гильзу, извлеченную из патронника. При движении рамы назад верхние пальцы ползуна перескакивают через патрон, удерживаемый нижними пальцами приемника, а при возвращении вперед досылают этот патрон в продольное окно приемника. Замок, возвратившись в переднее положение, боевой личинкой захватывает из приемника патрон и ставит его на верхнюю защелку; при этом гильза вводится в выводную трубку.

При подходе замка вперед поперечный выступ спусковой тяги отводит хвост нижнего спуска назад так, что его шептало полиостью выходит из-под боевого взвода лодыжки. Во время образования между шатуном и мотылем тупого угла замочные рычаги верхней площадкой поднимают верхний спуск. Ударник под действием боевой пружины продвигается вперед, но боек не встречает капсюля патрона, так как патронник пуст, и выстрел не повторится.

Для повторения выстрела следует освободить спусковой рычаг, подать рукоятку вперед и отпустить. При этом боевая личинка перенесет патрон из приемника в патронник, а ударник встанет на боевой взвсд. Для того чтобы произошел повторный выстрел, следует снова нажать на предохранитель и спусковой рычаг.

Для перехода с одиночной стрельбы на автоматическую нужно после выстрела подать рукоятку вперед, продернуть ленту и отпустить рукоятку. При этом части пулемета произведут ту же работу, что и при заряжании для автоматической стрельбы (вторичная подача рукоятки, продергивание ленты и отпускание рукоятки), с той лишь разницей, что ударник будет отводиться назад из положения не на боевом взводе.


Взаимодействие частей и механизмов пулемёта при зазряжании

Для разряжания пулемета нужно:

— подать рукоятку доотказа вперед и отпустить ее;

— вторично подать рукоятку вперед и отпустить ее;

— спустить ударник с боевого взвода;

— вынуть ленту.

Примечание. Если пулемет разряжается по окончании стрельбы, то после вышеописаниых действий следует еще вытолкнуть патрон из выводной трубки и вновь опустить ударник.

При подаче рукоятки вперед замок извлекает загибами боевой личинки два патрона: один из приемника, другой из патронника. Пройдя планки короба, боевая личинка опускается и ставит верхний патрон против патронника, а нижний — против выводной трубки.

При отпускании рукоятки эти натроны соответственно направляются в патронник и выводную трубку. После первого цикла яодачи и отпускания рукоятки части пулемета будут находиться в том же положении, что и после заряжания для одиночной стрельбы.

При повторной подаче рукоятки вперед замок, отходя назад, загибами боевой личинки извлекает из патронника один патрон, который при отпускании рукоятки направляется в выводную трубку, выталкивает находящийся в ней патрон, а сам остается в выводной трубке. Таким образом, после двухкратного поворота рукоятки в загибах боевой личинки не останется ни одного патрона, а последний патрон будет находиться в выводной трубке.

Для спуска ударника с боевого взвода следует поднять предохранитель и нажать на спусковой рычаг. При этом1 слышится щелчок — одновременные удары верхнего заплечика ударника о заднюю стенку остова замка и хвоста лодыжки о нижнюю площадку замочных рычагов.

Для извлечения ленты следует нажать слева направо на соединительный стержень нижних пальцев 4 (см. рис. 23) и вниз на выключатель 5 верхних пальцев приемника. При этом концы нижних пальцев опустятся, сжав свою пружину, и освободят удерживаемый ими патрон, а концы верхних пальцев поднимутся вверх и освободят ленту. Если удерживать соединительный стержень и выключатель, как указано выше, то ленту можно свободно извлечь из приемника.

Для выталкивания патрона из выводной трубки нужно открыть крышку короба, откинуть замок на затыльник, ввести снизу на нижнюю защелку боевой личинки патрон (или гильзу), опустить замок в короб и, медленно подавая его вперед, но не доводя до пенька ствола, вытолкнуть патрон из выводной трубки. После этого снова откинуть замок на затыльник и, придерживая боевую личинку за рожки, снять патрон (гильзу) с боевой личинки. Снова бложить замок в короб, закрыть крышку короба и спустить ударникк с боевого взвода. Пулемет разряжен.
