7,62-мм станковый пулемёт системы Максима обр. 1910 г.


Осмотр пулемёта


Общие указания

Для своевременного выявления и устранения неисправностей в пулеметах, а также недостатков в их хранении и сбережении проводятся осмотры пулеметов в сроки, установленные Уставом внутренней службы.

Кроме этих осмотров, проводятся осмотры два раза в год (до и после лагерного сбора) с полной разборкой пулеметов.

Результаты осмотров заносятся в Журнал осмотра вооружения, в соответствии с указаниями «Руководства по хранению и сбережению артиллерийского вооружения и боеприпасов в войсках».

Техническое состояние пулеметов характеризуется их исправностью и готовностью к боевому использованию и, кроме того, степенью износа вследствие эюоплоатации.

В зависимости от стелени износа и характера требующегося ремонта пулеметы подразделяются на категории в соответствии с «Инструкцией по категорированию артиллерийского вооружения» (изд. ГАУ ВС).

Командир отделения и наводчик осматривают пулемет ежедневно, а также перед выходом на занятия, перед стрельбой, после стрельбы и во время чистки.

Ежедневный осмотр производится в собранном, а во время чистки — в разобранном и собранном виде.

Принадлежность осматривается перед каждой чисткой пулемета.

О всех неисправностях, замеченных при осмотре пулемета, запасных частей и принадлежности, наводчик обязан немедленно доложить своему командиру отделения, а последний — командиру взвода.

При ежедневном осмотре пулемета наводчик обязан проверить:

1. Нет ли на частях ржавчины, загрязнения, глубоких царапин и трещин.

2. Работу замка, приемника, спускового механизма и предохранителя.

3. Движение ствола и рамы.

4. Натяжение возвратной пружины.

5. Исправность мушки, прицела и целика.

6. Работу механизмов горизонтальной и вертикальной наводки.

7. Состояние и крепление щита, надульника, пробок, цепочек и лент.

8. Наличие принадлежности и ее исправность.


Осмотр пулемёта в собранном виде и осмотр принадлежности

В собранном виде пулеметы осматриваются при всех видах осмотров.

Инструмент, приспособления и материалы, необходимые при осмотре (рис. 113):

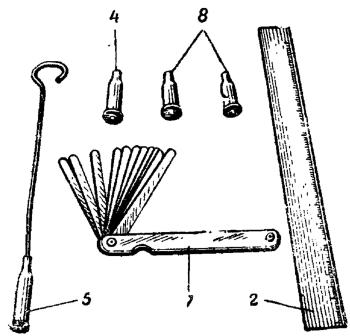

Рис. 113. Инструмент и приборы, применяемые при осмотре:

Рис. 113. Инструмент и приборы, применяемые при осмотре:

2 — линейка с делениями: 4 — гильза; 5 — прибор для проверки пружины выводной трбки;

7 — шуп; 8 — калибры войсковой серии № 7 и № 8 (если имеются в наличии)


— линейка с миллиметровыми делениями;

— гильза;

— прибор для проверки пружины выводной трубки;

— щуп;

— калибры № 7 и 8;

— полоски писчей бумаги;

— лента и проверочные патроны (см. рис. 69);

— принадлежность (см. рис. 66—68);

— деревянный молоток.

При осмотре пулемета в собранном виде проверить:

1) надульник, мушку и кожух с пароотводным приспособлением;

2) короб и крышку, а также соединение крышки с коробом;

3) прицел и соединение его с крышкой короба;

4) затыльник и его соединение с коробом и правой задвижкой;

5) возвратный механизм плавность движения подвижной системы;

6) приемник и соединение его с коробом;

7) замок и плотность запирания канала ствола;

8) взаимное положение рукоятки, ролика, задвижки, мотыля и выступов станин рамы;

9) станок и соединение тела пулемета со станком:

10) принадлежность и запасные части.


Осмотр надульника, мушки и кожуха с пароотводным приспособлением

Надульник должен ввинчиваться в отверстие крышки кожуха до плотного прилегания своего заплечика к плоскости крышки и в таком положении не иметь качания. Плоскость заплечика должна прилегать к плоскости крышки не менее чем 2/3 своей поверхности (проверяется по краске или копоти). Надульник и втулка должны быть ввинчены доотказа и нe должны вывинчиваться от руки. Качание надульника, вывинченного на 2—3 оборота, допускается.

Втулка надульника должка вывинчиваться ключом от усилия руки. Диаметр отверстия втулки для боевой наземной стрельбы должен быть равен 14 мм.

На трубе кожуха не должно быть глубоких вмятин, нарушающих движение ствола и подвижной муфты пароотводного приспособления, а также портящих внешний вид пулемета. Приваренные или припаянные при ремонте трубы пластинки Должны иметь по краям фаски. Окраска трубы не должна быть повреждена. Пробка 16 (см. рис. 27) выливного отверстия в кожухе должна ввинчиваться и вывинчиваться от руки и не пропускать воды (такие же требования предъявляются к пробке наливного отверстия в кожухе пулемета, изготовленного до 1941 г.). Недовинчивание пробки на 2—3 нитки способствует удлинению срока службы пробки. Сцепление пробок с цепочками должно быть прочным; при ввинчивании и вывинчивании пробок кольца их не должны вращаться вместе с пробками. Винт 17 с ушком должен ввинчиваться в отверстие кожуха с усилием и не пропускать воды.

Стойка пароотводного отверстия и резьба не должны быть смяты и забиты. Незначительные трещины на краях канала стойки допускаются.

Мушка не должна перемещаться от усилия руки по пазу прилива а кожуха. Риска на мушке должна совпадать с риской на гривке. Вершина мушки должна иметь правильную прямоугольную форму, не быть забитой и не блестеть. Прорезь втулки пароотводной трубки не должна быть развернута до такой степени, чтобы лезвие ключа срывалось при вывинчивании и ввинчивании втулки. Крепительный винт втулки должен быть ввинчен доотказа и тем самым надежно предохранять втулку от самоотвинчивания.

Пароотводное приспособление не должно давать утечки воды или другой охлаждающей жидкости из кожуха. Вытекание воды из кожуха через открытое пароотводное отверстие не более 50 капель в минуту допускается, однако только в случае просачивания ее между передним торцом подвижной муфты пароотводной трубки и задним срезом втулки (в результате плохой притирки), а также в случае, когда втулка имеет недостаточное число ниток резьбы (на участке от заднего среза втулки до отверстия поперечной трубки).

Вытекание воды из кожуха между стойкой и крышкой, а также через резьбу втулки и крышки кожуха не допускается.

Для определения места, где вытекает вода из кожуха, нужно налить в кожух воды и наклонить дульную часть пулемета вниз, не доводя надульник до пола на 15 см, и наблюдать, не вытекает ли вода из кожуха.

В случае вытекания воды струей проверить, перемещается ли подвижная муфта по пароотводной трубке. При наклоне или подъеме дульной части пулемета под углом 45° подвижная муфта должна свободно перемещаться по пароотводной трубке под влиянием собственного веса. Признаком этого являются слышимые удары торцов муфты о втулку или наконечник.

Если будет выявлено вытекание воды при нормальном перемещении муфты, то необходимо вывинтить трубку, плотно закрыть боковое отверстие во втулке пропитанной смазкой ветошью, ввинтить трубку в кожух и налить в кожух воды; установить пулемет с наклоном дульной части и наблюдать, не вытекает ли вода. Если вода не вытекает, это означает, что раньше вода вытекала вследствие неплотного прилегания переднего торца подвижной муфты к срезу втулки.

Если вода вытекает даже при закрытом боковом отверстии втулки, то причиной этого является малое число ниток резьбы втулки (на участке от заднего среза до отверстия поперечной трубки).

В случае вытекания воды из кожуха при горизонтальном положении пулемета проверить состояние поперечной трубки 23 (см. рис.30). Для этого вывинтить пароотводную трубку из кожуха, повернуть пулемет так, чтобы стойка 30 (см. рис. 27) была в вертикальном положении, закрыть пальцем руки через отверстие для втулки отверстие поперечной трубки и налить воду в поперечную трубку через стойку. Если вода будет уходить из канала трубки, то это указывает на неисправность поперечной трубки.

Вытекание воды из кожуха между стойкой и крышкой, а также через резьбовое соединение втулки с крышкой определяется по наличию капель воды в осматриваемых местах.

Крышка 7 (см. рис. 27) должна с небольшим усилием вращаться на оси. Замок крышки должен прочно удерживать крышку в закрытом положении при зазоре в 3—5 мм между боковой поверхностью замка и правой стенкой трубки кожуха. Вертикальное кача.ние запертой замком крышки не допускается. При наклоне пулемета охлаждающая жидкость не должна просачиваться между крышкой и горловиной.

Пружина выводной трубки должна пропускать гильзу при давлении нa нее с усилием от 1,6 до 2,8 кг (в новых пулеметах 1,8—2,9 кг). Для проверки ввести гильзу прибора (см. рис. 113) в канал выводной трубки спереди настолько, чтобы закраина гильзы проскочила за движок пружинызатем, зацепив кольцо весов 1 (см. рис. 67) за крючок прибора и удерживая весы за кольцо на другом конце, вытянуть гильзу из выводной трубки, наблюдая при этом за указателем весов. При отсутствии прибора проверку производить так: поставить пулемет вертикально передним концом кожуха вверх, ввести гильзу в трубку и отвести замок назад; при этом гильза не должна выпадать в короб, а должна удерживаться в выводной трубке.


Осмотр короба и крышки короба

Изгибы и вмятины на стенках короба допускаются, если они не нарушают нормальной работы подвижной системы. Забоин на верхних ребрах короба, появляющихся в результате небрежного опускания замка в короб, не должно быть.

Трещины в верхнем углу выреза для квадратного выступа рамы на правой стенке короба не допускаются.

Крышка должна надежно удерживаться застежкой.

Застежка под действием пружины должна отходить назад до отказа, а ее зуб — заходить под уступ затыльника, прочно удерживая крышку в закрытом положении.

Крышка не должна открываться при стрельбе самопроизвольно.

Для проверки надежности запирания крышки застежкой необходимо закрыть крышку и карандашом отметить положение переднего среза застежки; затем открыть крышку и посмотреть, не отошел ли назад передний срез застежки от отметки. Величина отхода допускается не более 1 мм.

Крышка должна плотно прилегать к ребрам стенок короба, особенно в том месте, где находится боевая личинка при переднем положении замка. Для проверки надо наложить полоску писчей бумаги на ребро стенки короба и закрыть крышку; бумага должна зажиматься, а при вытягивании — рваться (проверяется по всей длине с обеих сторон). Допускаются зазоры: впереди приемника от 0,2 до 0,5 мм, на участке длины пресса до 0,15 мм, у затыльника до 0,2 мм (зазоры измеряются щупом или полоской бумаги). Проверка производится при вставленном приемнике.

Задний конец крышки короба до середины должен иметь изгиб вверх для обеспечения плотного прилегания закрытой крышки к ребрам стенок короба. Величина изгиба измеряется линейкой у заднего конца крышки (рис. 114). Для проверки застежка или затыльник отделяются, а передний конец крышки давлением руки сзади приемника плотно прижимается к ребрам короба. При таком положении задний конец крышки должен быть приподнят над ребрами короба на 5—8 мм.

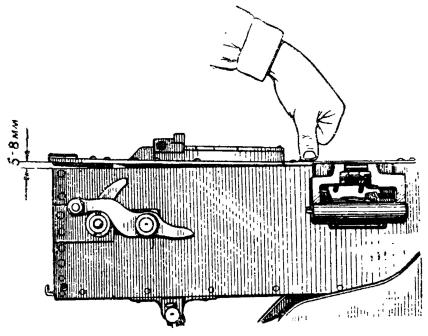

Рис. 114. Определение изгиба крышки короба

Рис. 114. Определение изгиба крышки короба


Крышка должна свободно или с легким трением вращаться из оси. Боковое перемещение закрытой крышки короба у затыльника допускается не более 0,5 мм в обе сюроны.

Величина бокового перемещения открытой и приподнятой вверх крышки допускается до 2 мм; проверяется у заднего среза крышки.

Ушко 2 (см. рис. 15), пресс 4 и поддержка 7 для пружины застежки должны быть приклепаны к крышке прочно, без качания. Пластинчатые пружины 3 крышки короба должны быть прочно приклепаны и одинаково отогнуты, причем искривление пружин не допускается. Отогнутые концы пружин должны быть на одном уровне с нижней плоскостью пресса или же возвышаться над ним, но не более чем на 5 мм при открытой крышке.


Осмотр прицела и его соединения с крышкой короба

Пружина стойки прицела должна обеспечивать энергичное опускание прицела на крышку, когда он приподнят под углом 30°, и энергичное откидывание прицела назад, когда он приподнят под углом 60°.

Стойка прицела, поставленная перпендикулярно, должна удерживаться пружиной устойчиво. Допускается перемещение стойки в продольном направлении до 1,5 мм и боковая качка у вершины — до 1 мм в каждую сторону, причем верхний конец стойки должен возвращаться в первоначальное положение после прекращения давления на него. Отклонение верхнего конца откинутой стойки oт вертикальной линии допускается назад до 1 мм и вперед до 0,5 мм.

Проверка вертикальности откинутой стойки прицела производится при помощи угольника.

Передвижение хомутика по стойке прицела должно быть плавным, без проскакивания. В противном случае проверить, не погнута ли стойка и нет ли на ней забоин и зазубрин, препятствующих ходу хомутика.

Боковое качание хомутика, приводящее к отклонению целика назад и вперед от своего нормального положения, допускается в обшей сложности до 1 мм.

Продольное перемещение хомутика по стойке при запертой защелке допускается до 0,5 мм.

Ходовой винт целика в прицелах, изготовленных до 1941 г., не должен иметь изгиба и бокового качания; должен иметь чистую резьбу и быть хорошо закрепленным в трубке хомутика гайкой и шпилькой. Между гайкой и трубкой должна быть пружинная шайба.


Осмотр затыльника и его соединения с коробом и правой задвижкой

Крышки 13 масленок (см. рис. 18) должны надежно удерживаться пружинами в ручках затыльника. Концы пружин должны возвышаться над ручками около 2,2 мм. Поломка и качание в заклепках пружин крышек масленок не допускаются. Кожаные прокладки на крышке не должны иметь разрывов. Стержни кисточек не должны быть погнуты; кисточки должны быть исправными.

Деревянные ручки затыльника не должны перемещаться по стальным ручкам между рожками; круговое вращение их допускается от усилия руки.

Спусковой рычаг и предохранитель должны свободно нажиматься большим пальцем руки доотказа и энергично возвращаться в исходное положение под действием своих пружин. Спусковой рычаг должен подаваться вперед только при поднятом предохранителе. Ось спускового рычага должна быть зашплинтована. Баковое качание спускового рычага в пределах выреза между рожками затыльника допускается, при этом утыкаяия в края выреза быть не должно.

Ставень окна затыльника должен быть прочно закреплен заклепкой или винтом и при смещении удерживаться в любом положении.

Затыльник при постановке в короб должен входить в короб сначала свободно от усилия руки (примерно до 2/3 своей длины), а потом от легких ударов деревянного молотка; допускается постановка затыльника только усилием рук, но без качания в коробе.

При вставленной чеке затыльник не должен от усилия рук перемещаться в вертикальном направлении более чем на 0,2 мм и иметь боковое качание, видимое на глаз.

Верхний срез затыльника в коробе должен быть не более чем на 0,5 мм ниже верхних граней короба. Незначительный просвет между дном короба и нижним срезом затыльника допускается. Чека затыльника должна выниматься из отверстия короба только при сжатии пальцами руки ее разрезного конца.

В собранном пулемете чека затыльника должна быть вставлена с правой стороны так, чтобы ее вороток занимал горизонтальное положение, а ее разрез находился в вертикальной плоскости; это гарантирует удерживание затыльника от вертикального перемещения при стрельбе.


Осмотр возвратного механизма и проверка плавности движения подвижной системы

Коробка возвратной пружины должна свободно сцепляться своими крючками с шипами короба и плотно прилегать к ее стенке. Местный зазор между стенкой короба и коробкой допускается до 1 мм. Между коробкой и нижним краем приемника должен быть зазор не менее 1 мм.

Ввинчивание и вывинчивание натяжного винта должны производиться с легким усилием. Каждый полуоборот винга должен сопровождаться отчетливым щелчком (щелчок указывает, что шпонка заскакивает в канавку торца коробки).

Подвижная система при наличии сальника должна свободно и плавно передвигаться от легкого усилия рук. Для проверки необходимо отделить возвратную пружину; поставить рукоятку отвесно и, взявшись правой рукой за ее ось, а левой за барабан, двигать раму со стволом вперед и назад. Ствол должен достаточно туго и в то же время плавно перемещаться по трубе кожуха. Если движение ствола очень тугое или очень слабое, вынуть его и проверить намотку заднего и переднего сальников и состояние смазки; неправильно намотанные сальники перемотать, а сгустившуюся смазку удалить.

Натяжение возвратной пружины должно быть нормальным. Для проверки следует замок вынуть из короба и положить на затыльник. Одно кольцо пружинных весов надеть на головку рукоятки, а за другое тянуть весы вертикально вверх (рис. 115).

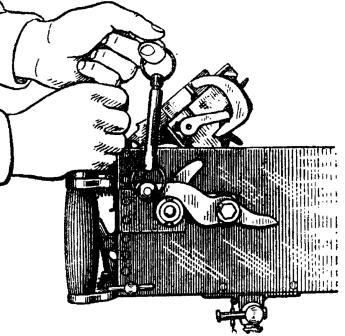

Рис. 115. Как проверить усилие возвратной пружины

Рис. 115. Как проверить усилие возвратной пружины


Заметить, против какого деления будет находиться указатель весов в тот момент, когда рукоятка сдвинется с места. Натяжение пружины должно быть не менее 4 кг. Подробно о величине натяжения пружины при стрельбе по наземным и воздушным целям, а также при стрельбе холостыми патронами см. в Подготовка пулемёта к стрельбе


Осмотр приемника

Приемник, поставленный в вырез короба, должен прочно удерживаться на месте крышкой короба. При открывании крышки короба приемник не должен подниматься. Допускается боковое, продольное и вертикальное смещение приемника в коробе при закрытой крышке до 0,5 мм.

Движение ползуна в пазах приемника должно быть свободным, при боковом наклоне приемника ползун должен перемещаться в сторону наклона под влиянием собственного веса. При нажиме на выключатель 5 (см. рис. 23) верхние пальцы должны подняться вверх, обеспечивая свободное вынимание металлической ленты из приемника. Верхнее колено рычага 3 должно иметь люфт, гарантирующий от поломки при ударе рычага о правую стенку приемника при его работе. Зазор между ползуном и нижней плоскостью верхнего колена рычага должен быть не менее 0,1 мм.

Для проверки работы приемника необходимо откинуть замок, продернуть в приемное окно ленту, снаряженную учебными или проверочными патронами, так, чтобы очередной патрон стал в продольном окне приемника; потянуть ленту вправо — лепта не должна вытаскиваться из окна приемника; опустить замок в короб и, медленно отпуская рукоятку, подать замок в переднее положение; при этом боевая личинка своими загибами должна захватить патрон в продольном, окне приемника и поставить его на верхнюю защелку; подать рукоятку вперед — боевая личинка должна вытащить патрон из продольного окна приемника; поставить рукоятку отвесно, с наклоном вперед так, чтобы патрон вышел из окна приемника, взяться правой рукой за рукоятку и ее ось, а левой за головку рукоятки, отвести раму назад и отпустить ее — ползун должен подать ленту влево и поставить в продольное окно приемника очередной патрон.

Для проверки работы верхнего колена рычага приемника необходимо вынуть ленту и отвести подвижные части пулемета назад; при этом верхнее колено рычага не должно упираться в правую стенку выреза приемника, а иметь люфт и гарантийный зазор не менее 0,1 мм (рис. 116).

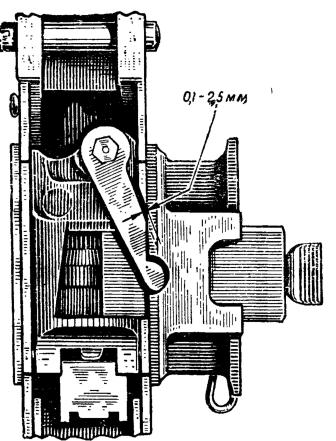

Рис. 116. Зазор между правой стенкой приемника и коленчатым рыча гом при крайнем заднем положении рамы

Рис. 116. Зазор между правой стенкой приемника и коленчатым рыча гом при крайнем заднем положении рамы


Когда подвижная система займет переднее положение, верхнее колено не должно упираться в левую стенку выреза приемника, а иметь люфт и гарантийный зазор от 0,4 до 2,5 мм в пулеметах с новыми стволами и от 0,2 до 2,5 мм в пулеметах со стволами, из которых произведено не менее 6000 выстрелов (рис. 117).

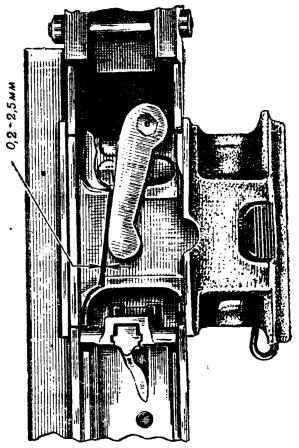

Рис. 117. Зазор между левой стенкой приемника и коленчатым рычагом при крайнем переднем положении рамы

Рис. 117. Зазор между левой стенкой приемника и коленчатым рычагом при крайнем переднем положении рамы


При отсутствии люфта и гарантийных зазоров может быть срыв пятки коленчатого рычага.

Патрон, находящийся в продольном оке приемника, не должен зажиматься между верхними пальцами и вставкой приемника, а должен иметь боковое перемещение не менее 0,5 мм.


Осмотр замка и проверка плотности запирания канала ствола (подгонка замка к казенному срезу ствола)

Движение замка в пазах станин рамы должно быть свободным и без перекосов; незначительное сваливание замка в левую сторону при подходе к стволу допускается.

Пластинчатая пружина правой станины рамы при подходе боевой личинки в крайнее верхнее положение должна заходить под уступ скошенного выреза правой стенки боевой личинки и удерживать ее в этом положении до перехода рожек на направляющие планки короба. Для проверки слегка подать рукоятку вперед так, чтобы подъемные рычаги освободили боевую личинку, а рожки последней не доходили до направляющей планки короба.

Удерживая рукоятку в таком положении, слегка нажать большим пальцем руки на рожки боевой личинки — личинка не должна опускаться, а должна удерживаться в верхнем положении пластинчатой пружиной правой станины рамы.

Зазаор между боевой личинкой и крышкой короба должен быть не менее 0,05 мм.

Для проверки вынуть приемник, положить полоску тонкой бумаги сверху на боевую личинку, закрыть крышку короба и потянуть полоску бумаги через вырезы короба для приёмника - полоска должна свободно вытаскиваться (рис 118)

Рис. 118. Как проверить минимальную величину зазора между боевой личинкой, и крышкой короба

Рис. 118. Как проверить минимальную величину зазора между боевой личинкой, и крышкой короба


При отсутствии зазора боевая личинка при отходе замка назад будет тормозить его движение.

Максимальная величина этого зазора определяется по величине подскакивания гильзы, поставленной на крышку короба над местом удара боевой личинки о крышку короба. Для проверки следует закрыть крышку короба, поставить на неё гильзу (рис. 119) над боевой личинкой ( немного впереди заклёпок пластинчатых пружин), подать рукоятку вперёд и отпустить её гильза от удара боевой личинки о крышку короба должна подскочить вверх не менее 50 мм.

Рис. 119. Как проверить максимальную величину зазора между боевой личинкой и крышкой короба

Рис. 119. Как проверить максимальную величину зазора между боевой личинкой и крышкой короба


Если боевая личинка не ударяет по крышке короба, во время стрельбы может произойти срыв перемычки боевой личинки.

Проверить работу боевой личинки: медленно отвести рукояткой замок назад; при этом боевая личинка, миновав планки короба, должна свободно опускаться от собственной тяжести.

Проверить правильность возвращения замка в переднее положение и подъем боевой личинки: подать рукоятку вперед и отпустить ее — замок должен энергично вернуться в переднее положение, а боевая личинка подняться вверх.

Проверить исправность защелок и загибов боевой личинки: для проверки необходимо на защелки боевой личинки поставить учебные (проверочные) патроны, которые должны удерживаться ровно (без провисания) и прочно (без качания) на обеих защелках и свободно (без утыкания) входить в патронник и в выводную трубку. Для проверки плотности запирания канала ствола необходимо открыть крышку короба, откинуть замок, довернуть гайку шатуна доотказа (если она была не довернута) и вставить проверочный патрон в загибы боевой личинки на верхнюю защелку; опустить замок в короб и плавно послать его вперед, медленно кладя рукоятку на место.

Закрывание проверочного патрона замком и подъем боевой личинки должны происходить при нажиме на рукоятку. Если рукоятка при этом ложится на место легко, без заметного усилия, то необходимо путем подкладывания под гайку шатуна колец толщиной в 0,003 дюйма добиться, чтобы рукоятка не ложилась на место; после этого снять одно прокладочное кольцо.

Примечание. Проверочный патрон выбрать из учебных патронов со средней ровной толщиной закраины гильзы.

При наличии калибров № 7 и 8 проверку производить калибрами. Сначала проверка производится калибром До 7 (1,63 мм), который вставляется в загибы боевой личинки против отверстия для выхода бойка. Замок плавно подается вперед так, чтобы рожки боевой личинки скользили поверх планок короба. Когда калибр войдет в патронник, надо слегка нажать на рукоятку, которая должна ложиться на пятку задержки. Это указывает, что замок закрывает калибр № 7. То же самое нужно проделать с калибром № 8 (1,68 мм), при котором замок не должен закрываться. Если же замок закрывается, то под гайку шатуна необходимо подложить прокладочное кольцо.

При подкладывании под гайку шатуна прокладочных колец их края не должны выступать за наружную окружность гайки шатуна.

После проверки подгонки замка необходимо рукояткой отвести его назад и, медленно подавая вперед, посмотреть, не задевают ли загибы боевой личинки при ее подъеме за пазы приемника; между загибами боевой личинки и продольным окном приемника должен быть зазор не менее 1 мм.

Если загибы боевой личинки задевают за приемник, положить прокладочное кольцо под бронзовую гайку на стволе. Если при 'этом будет нарушен зазор между роликом и рукояткой или задержка не будет сцеплена с рукояткой, отправить пулемет в мастерскую.

В случае тугого соединения замка с шатуном вследствие излишнего количества прокладочных колец под гайкой шатуна проверить степень износа частей и сочленений подвижной системы.

Для этого взять новый ствол и пригнать новый замок по калибрам № 7 и 8. После пригонки подложить под гайку шатуна добавочное кольцо толщиной 0,005 дюйма (0,127 мм).

Если замок соединяется свободно, то пулемет оставить на службе с поставленными новыми стволом и замком.

Если замок соединяется туго, то пулемет отправить в ремонтные органы.

При осмотре замка в собранном виде нужно:

— Несколько раз взвести и спустить ударник; при взведении ударника должны отчетливо слышаться два щелчка; при освобождении одного нижнего спуска ударник должен удерживаться на верхнем спуске; при освобождении одного верхнего спуска ударник должен удерживаться на боевом взводе; при последовательном освобождении верхнего и нижнего спусков ударник должен энергично спускаться с боевого взвода.

— Взвести ударник, взять замок за площадку и поворачивать его вверх и вниз; наружные части замка должны свободно перемещаться от собственной тяжести.

— Медленно спустить ударник, удерживая боевую личинку в крайнем верхнем положении, и посмотреть, совпадает ли боек с отверстием в личинке (не сдвигается ли боевая личинка вверх или вниз при спуске ударника). Отверстие для выхода бойка в личинке не должно быть овальным. Подъем металла и разгар вокруг отверстия, влияющие на нормальную работу пулемета, не допускаются.

— Выход бойка ударника должен быть в пределах 0,075—0,095 дюйма (1,905—2,413 мм).

— Проверить силу пружины верхнего спуска. Для этого одно кольцо пружинных весов надеть на хвост верхнего спуска, а за другое потянуть отвесно вверх (рис. 120); сила пружины при расцеплении ее с ударником должна быть не менее 3 кг.

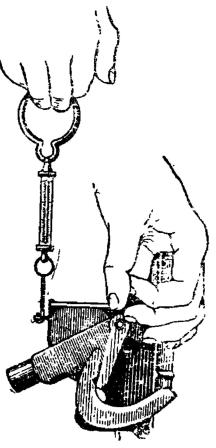

Рис. 120. Проверка силы пружины верхнего спуска пружинными весами

Рис. 120. Проверка силы пружины верхнего спуска пружинными весами


— Проверить вертикальное качание боевой личинки. Для этого собрать замок с новым ударником и поставить на боевой взвод, взводы замочных рычагов ввести на половину в вырезы подъемных рычагов, затем передние концы подъемных рычагов оттянуть вниз и, удерживая боевую личинку в верхнем положении, измерить щупом зазор а (рис. 121) между боковыми выступами боевой личинки и передними концами подъемных рычагов. После этого плавно спустить ударник с боевого взвода и наблюдать, не смещается ли боевая личинка вниз вследствие того, что боек не совпадает с отверстием в боевой личинке.

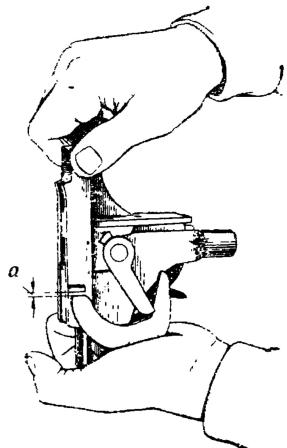

Рис. 121. Определение вертикального качания боевой личинки

Рис. 121. Определение вертикального качания боевой личинки


В замках пулеметов, находящихся в эксплоатации, вертикальное качание допускается до 1 мм, если боек при входе в отверстие не смещает боевую личинку вниз.

Боковое качание боевой личинки допускается, но оно не должно приводить к утыканию патронов пулями в пенёк ствола. Качание осей лодыжки и нижнего спуска допускается, если их головки не смещаются в сторону и не препятствуют вращению замочных рычагов. Вращение трубчатой оси допускается.


Осмотр рукоятки, ролика, задержки, мотыля и выступов станин рамы

Проверить величину зазора между роликом и рукояткой (рис. 122). Между роликом и рукояткой должен быть зазор в пределах 0,2—1 мм. Для проверки взять полоску писчей бумаги, поднять рукоятку, положить полоску бумаги на ролик (сверху и несколько спереди), опустить рукоятку на место и потянуть полоску бумаги; бумага не должна зажиматься рукояткой и должна свободно выходить из под нее при вытягивании. Если бумага не вытягивается, навинтить доотказа бронзовую гайку на стволе или вынуть из под нее лишнее прокладочное кольцо; при этом необходимо проверить, не нарушился ли зазор между выступом рамы и передней стенкой выреза короба (см. ниже) и имеется ли люфт верхнего колена рычага приемника.

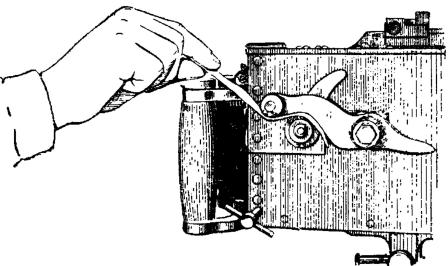

Рис. 122. Как проверить зазор между роликом и рукояткой

Рис. 122. Как проверить зазор между роликом и рукояткой


Если указанным способом не удается восстановить зазор между роликом и рукояткой, то отправить пулемет в мастерскую.

При отсутствии зазора между роликом и рукояткой произойдет преждевременный отход замка от казенного среза ствола при выстреле и вследствие этого может быть прорыв газов в короб. Если зазор более 1 мм, но пулемет работает нормально, то добиваться зазора в пределах 0,2—1 мм не следует.

Проверить величину зазора между выступом рамы и вырезом короба (рис. 123). Между передними плоскостями выступов рамы и передними стенками вырезов для них в коробе должен быть зазор от 0,75 до 1,5 мм; если зазор меньше,то подложить под бронзовую гайку прокладочное кольцо, наблюдая при этом, чтобы зазор между рукояткой и роликом остался нормальным.

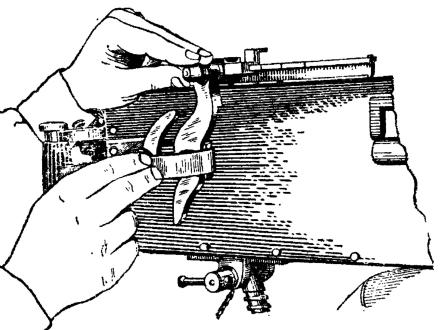

Рис. 123. Как проверить зазор между стенками короба и квадратными выступами рамы

Рис. 123. Как проверить зазор между стенками короба и квадратными выступами рамы


При отсутствии зазора во время стрельбы может расколоться правая стенка короба.

Проверить правильность действия задержки. Нажать на рукоятку левой рукой и покачать задержку — она не должна качаться, ролик должен свободно вращаться на своей оси; взяться левой рукой за головку задержки и отжать ее назад, а правой рукой попытаться подать рукоятку вперед — рукоятка должка прочно удерживаться задержкой.

При неисправности задержки рукоятка вследствие удара мотыля о выступы ребер рамы в момент выстрела при автоматической стрельбе может подскочить вверх, отчего замок преждевременно отойдет от казенного среза ствола — произойдет прорыв газов в короб.

Проверить, упирается ли мотыль в выступы ребер рамы. Отогнуть конец полоски писчей бумаги, открыть крышку корсба и приподнять рукоятку; ввести отогнутый конец бумаги между верхней плоскостью мотыля и выступом на станине рамы и отпустить рукоятку — бумага должна зажаться; если она не зажимается, отправить пулемет в мастерскую.

Проверка производится с обеих сторон рамы. При отсутствии упора мотыля в выступы ребер рамы замок при выстреле преждевременно отойдет от казенного среза ствола, отчего произойдет прорыв газов в короб.


Осмотр станка и соединения пулемета со станком

Проверить соединение пулемета со станком. Пулемет, поставленный на станок с закрепленными зажимными приспособлениями при затянутом соединительном болте, не должен иметь вертикального качания у надульника более 3 мм. Для проверки нужно: вставить карандаш в канал ствола через отверстие втулки надульника, прикрепить к стене кусок фанеры или бумаги, взятъ пулемет за рукоятки затыльника и надавить несколько раз вниз и вверх; при этом карандаш прочертит линию, которая покажет величину вертикального качания.

Величину вертикального качания можно определить также по линейке, как показано на рис. 124.

Рис. 124. Как проверить вертикальное качание пулемёта на станке

Рис. 124. Как проверить вертикальное качание пулемёта на станке


Проверить остов станка и колеса. Колеса не должны иметь расшатанности в соединениях деревянных частей со ступицей. Гайки болтов, разрезная гайка и гайка боевой оси должны быть зашплинтованы. Втулка колеса должна быть закреплена тремя стопорными винтами. Боковое качание колес допускается до 3 мм. Разбег колес допускается до полного сжатия винтовых пружин колес. Выступание шины по бокам обода допускается на 1,5 мм.

Боевая ось не должна иметь качания. Дуги должны быть прочно и без перекоса соединены болтом связи, гайки довинчены и зашплинтованы.

Хобот станка уступами шарниров должен упираться в уступы дуг; это проверяется полоской бумаги, которая должна зажиматься.

Проверить состояние и работу механизмов трубой и тонкой вертикальной наводки. При закрепленных зажимном болте хомута вертлюга и зажимном болте матки механизма тонкой вертикальной наводки тело пулемета не должно иметь качания на станке; допускается вертикальное качание тела пулемета у надульника не более 3 мм.

Соединение тела пулемета со станком и закрепление его при помощи соединительного болта и засова механизма тонкой наводки должно производиться без особых усилий. Засов не должен выниматься без нажима на выступ пружины пальцами руки.

Между тягами и внутренними стенками станин вертлюга допускается зазор до 0,5 мм. Наружный и внутренний винты механизма тонкой вертикальной наводки должны быть собраны правильно.

При освобождении зажимного болта матки механизма тонкой вертикальной наводки и при вращении маховичка внутренний и наружный подъемные винты должны опускаться или подниматься плавно и без значительного трения.

При ввинченном доотказа зажимном болте матки наружный винт не должен вращаться в матке; между проушинами матки при этом всегда должен быть зазор от 1,5 до 3 мм.

При вращении маховичка прицельное кольцо должно вращаться вместе с наружным винтом и не сбиваться с приданного ему положения при стрельбе; кольцо также должно свободно вращаться и при поворачивании его рукой. Указатель не должен препятствовать вращению прицельного кольца.

Проверить щит и его крепление на пулемете. Щит не должен иметь пробоин, отколов, трещин, а также погнутости и коробления. Щиты с заваренными пробоинами допускаются для дальнейшей эксплоатации в частях. На передней плоскости каждого щита должна быть проба в виде незначительной вмятины от винтовочной пули.

Ушки щита должны быть прочно привинчены, гайки зашплинтованы. При опущенном хвосте соединительного балта и довинченной доотказа гайке болта щитт не должен иметь качания на станке. Наклон щита до упора пружины щитодержателя допускается.

Резьба соединительного болта и его гайки должна быть чистой и не иметь вмятин и срыва. Срыв резьбы допускается при условии, если не нарушается прочность навинчивания гайки с натягом. Износ соединительного болта по диаметру, вызывающий качание тела пулемета на станке при затянутой гайке, не допускается. Вороток не должен иметь изгиба. Гайка должна быть прочно соединена с шайбой цепочкой.


Осмотр принадлежности

Пружинные весы. Указатель весов должен скользить по трубке без трения. Деления и цифры на наружной трубке должны быть нанесены отчетливо. Прорезь на указателе должна быть перпендикулярна к оси весов.

Пружина весов должна быть исправной (проверяется грузам — указатель должен становиться на соответствующее деление при последовательном подвешивании грузов от 1 до 8 кг).

Ключ надульника. Выступы для отвинчивания надульника, бронзовой гайки ствола и гайки шатуна должны быть без повреждений. Стенки отверстия для стебля шатуна не должны быть смяты или скрошены. Зубцы шарошки должны быть без трещин, глубоких зазубрин и скрошенности. Незначительная скрошенность зубцов допускается. Конец отвертки должен быть притуплён соответственно ширине прорези втулки пароотводной трубки.

Шомпол составной. Стержни шомпола не должны иметь изгиба, царапин и следов механической обработки; поверхность их должна быть шлифованной. Ребра прорезей для пакли не должны иметь трещин, надломов и заусениц. Стенки навинтованных гнезд не должны иметь трещин, на концах стержней острые углы должны быть притуплены. Резьба на концах стержней шомпола должна быть чистой и полной. Вращение стержня в ручке должно быть свободным. Свинченные доотказа стержни не должны иметь качания. Общая длина их должна быть не менее 950 мм. Обойма должна надежно закреплять концы стержней шомпола от расхождения в походном положении.

Извлекатель. Кольцевой выступ трубки, который служит для захвата дулец гильз, не должен иметь побитостей и заусениц; разрезная часть трубки должна пружинить; стержень должен надежно удерживаться навиктованной частью в гнезде головки. Трубка должна свободно скользить вниз по стержню от собственной тяжести и вращаться в любую сторону.

Металлические ленты не должны иметь налета ржавчины. Концы соединительных спиралей должны быть закреплены. В звенья ленты патроны должны вставляться с достаточным усилием и не выпадать при встряхивании.Холщовые, ленты не должны иметь разрывов; местные потертости тесьмы допускаются. Снаряжение ленты патронами не должно быть затруднительным. Не допускается выпадание патронов из гнезд при встряхивании ленты, а также наличие трещин на фланцах трубчатых заклепок, Латунные пластинки не должны иметь изгиба, ржавчины или излома концов. Скрепление пластинок трубчатыми заклепками должно быть прочным.

Коробки для патронных лент и сосудов. Крышки коробок должны свободно и плотно закрываться от усилия руки. Шарнир должен допускать поворот крышки при открывании ее не менее чем на 160°. Застежка коробки должна легко открываться и закрываться. В закрытом положении застежка должна прочно удерживаться заверткой. Допускаются незначительные вмятины на боковых стенках коробок, однако они не должны препятствовать укладке лент и подаче их в приемник при стрельбе.

Масленка и сосуды не должны иметь на стенках вмятин. Через швы не должна просачиваться жидкость. Пробки должны бытьпрочно пригнаны и для герметичности иметь кожаные прокладки. Широкие бака масленки должны пружинить при сдавливании пальцами для выжимания из нее масла.

При осмотре отвертки, выколоток, коленчатого стержня и ершика обращается внимание на то, чтобы они не имели поломок, трещин, заусениц, прогибов и других недостатков, препятствующих их применению.

В формуляре должна быть запись результатов приведения к нормальному бою, осмотра и обмера частей и механизмов, учет количества произведенных выстрелов (см. приложение 2).

Запасные части, положенные по норме, должны иметься в наличии и быть исправными.


Осмотр пулемёта в разобранном виде

В разобранном виде пулеметы осматриваются в присутствии офицеров и пулеметных расчетов, которым вверены данные пулеметы.

Перед осмотром разобранного пулемета вое его части нужно вычистить и насухо протереть, при этом обращать особое внимание на чистоту канала ствола.

Внимательно осмотреть каждую отдельную часть.

Проверить, одинаковые ли номера имеют: короб, кожух, затыльник, спусковой рычаг, приемник, задвижки, задержка, рукоятка, ствол, крышка короба, застежка крышки короба, прицел, остов замка, боевая личинка, подъемные и замочные рычаги замка, втулка пароотводной трубки и коробка возвратной пружины.

Примечание. Если перечисленные части имеют разные номера, это должно быть оговорено в формуляре.

Проверить, нет ли на частях ржавчины, загрязнения, трещин, скрошенности металла, износа рабочих поверхностей, сорванной резьбы, погнутости в соединениях, забоин, заусениц и раковин.


Осмотр короба, кожуха, надульника и спусковой тяги

При осмотре проверить:

— Не погнуты и не забиты ли стенки короба.

— Нет ли забоин и заусениц на верхних ребрах стенок короба или трещин в верхнем углу выреза правой стенки; нет ли забоин и приподнятости металла на направляющих планках короба, а также не ослаблены ли заклепки.

— Плотно ли приклепаны шипы для присоединения коробки возвратной пружины и не имеют ли они забоин или прогибов, затрудняющих присоединение коробки.

— Не разносились ли отверстия для соединительного болта, засова тонкой наводки, оси крышки короба и чеки затыльника и нет ли вокруг этих отверстий трещин.

— Плотно ли прикреплен и не имеет ли качания шип в дне короба для спусковой тяги, а также нет ли на нем забоин.

— Не забиты и не разношены ли вырезы для помещения выступов рамы и задвижек.

— Нет ли на поверхности кожуха глубоких вмятин, свободно ли перемещается назад и вперед от собственного веса муфта пароотводной трубки при наклоне тела пулемета (проверяется по звуку от удара муфты о втулку или наконечник пароотводной трубки — в зависимости от того, куда будет наклонен передний конец кожуха).

— Нет ли смятых и сорванных ниток резьбы на навинтованной части надульника и не навинчивается ли рукой втулка надульника.

— Прочно ли соединен короб с кожухом и нет ли качания. Для проверки положить разобранный пулемет кожухом на стол, левой рукой удерживать его от падения, а правой рукой нажимать на короб, наблюдая при этом, нет ли бокового качания короба. Качание, видимое на глаз, не допускается.

— Не погнута ли и не имеет ли трещин спусковая тяга. Нет ли забоин или изношенности на переднем поперечном выступе тяги и в прорези для шипа дна короба.

— При осмотре винтов проверить: имеют ли винты исправную резьбу, без забоин и наминов, не разворочены и не забиты ли прорези винтов.


Осмотр рамы

При осмотре проверить:

— Не погнуты ли станины и не имеют лп они забоин на пазах для замка, на квадратных выступах и на выступах для мотыля, препятствующих правильному движению рамы и нарушающих правильность взаимодействия частей подвижной системы.

— Прочно ли приклепана пружина правой станины рамы и не отогнута ли она.

— Прочно ли ввинчен эксцентрический барабан (он не должен качаться на оси мотыля) и нет ли забоин в его пазе, могущих мешать правильной намотке цепочки барабана.

— Не погнута ли цепочка эксцентрического барабана, свободно ли вращаются на заклепке (оси) звенья, сцепляйся ли без усилия шпилька цепочки с крючком возвратной пружины.

— Нет ли на конце шатуна забоин, делающих невозможным его соединение с трубкой замочных рычагов.

— Исправны ли на гайке шатуна вырезы для ключа и резьба. Не имеет ли задняя опорная поверхность гайки шатуна глубокой фаски, забоин и заусениц.

— Не имеет ли рукоятка значительных помятостей и наминов на рабочих (криволинейных) поверхностях, препятствующих ее правильной работе. Прочно ли рукоятка закреплена винтом и не качается ли она на оси.


Осмотр ствола

При осмотре проверить:

— Нет ли снаружи на казенной и дульной частях ствола забоин и приподнятости металла, нарушающих плавное и свободное движение ствола в кожухе и надульнике.

— Нет ли в вертикальных пазах призматической части ствола забоин металла, препятствующих свободному движению боевой личинки.

— Прочно ли навинчена бронзовая гайка ствола и прилегает ли она к переднему срезу призматической части ствола. Нет ли на поверхности этой гайки (особенно на конусе ее) забоин и подъема металла, могущих препятствовать плотному прилеганию ее к раструбу дна кожуха. Не забиты ли выемы для ключа.

При осмотре канала ствола обращать внимание на состояние его нарезной части и патронника.

В канале ствола и патроннике могут быть обнаружены:

— Ржавчина в виде темного налета в отдельных местах или по всему каналу. Незаметную на-глаз ржавчину можно обнаружить протиранием канала чистой ветошью, на которой в этом случае останутся отдельные бурые полосы или пятна. Матовая поверхность канала ствола, не оставившая при протирании следов на ветоши, на является недостатком.

— Сыпь (первичное поражение канала ствола ржавчиной) в виде мелких, едва заметных точек, появившихся в отдельных местах (чаще всего в углах нарезов) или по всему каналу.

— Следы ржавчины (более сильное поражение канала ствола ржавчиной) в виде темных неглубоких пятен в отдельных местах или по всему каналу ствола, остающихся после удаления ржавчины.

— Раковины — ярко выраженные углубления в канале, имеющие разнообразную форму; раковины образуются от ржавчины и разгара ствола.

— Омеднение, появляющееся при стрельбе пулями, покрытыми томпаком (плакированными); оно наблюдается в виде легкого равномерного медного слоя на поверхности канала.

— Раздутие, заметное при осмотре невооруженным глазом в виде поперечного темного кольца, сплошного или прерывчатого.

— Изгиб ствола, определяемый калибром № 1 (0,2295 дюйма) или наглаз по неправильному расположению теней в канале.

Для определения изгиба необходимо протереть канал ствола насухо.

В прямом стволе калибр № 1 должен пройти по всей длине канала ствола под действием собственного веса.

При определении изгиба ствола на глаз по теням нужно поднять ствол на уровень глаз и навести его в освещенное место под какую-либо горизонтальную планку или оконный переплет; поворачивать ствол так, чтобы его канал освещался то ярко, то небольшим светом. По очертанию тени, видимой в канале ствола, определяется прямолинейность или изогнутость ствола.

В прямом стволе тень в канале имеет форму равнобедренного треугольника при любом положении ствола (рис. 125, А). В изогнутом стволе тень будет представляться в виде треугольника с вогнутыми сторонами, причем, если ствол изогнут вверх, то стороны теневого треугольника вогнуты внутрь треугольника, если же ствол изогнут вниз, то стороны треугольника вогнуты наружу. При изгибе влево или вправо теневые треугольники соответственно будут иметь форму, показанную на рис. 125, Г и Д.

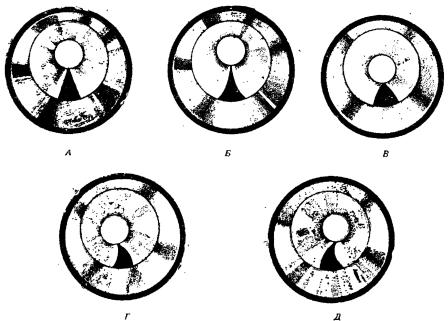

Рис. 125. Определение изгиба ствола по теням:

Рис. 125. Определение изгиба ствола по теням:

А — ствол не имеет изгиба; Б — ствол изогнут вверх; В — ствол изогнут вчиз; Г — ствол изогнут влево; Л — ствол изогнут вправо


Чтобы убедиться, что ствол по всей длине прямой, необходимо его осмотреть как с казенной, так и с дульной части. Удаление глаза от ствола должно быть в пределах 5—7 см.

Кроме этого, в канале ствола и патроннике могут быть обнаружены:

— Царапины, имеющие вид темных черточек различной глубины, иногда с заметным подъемом металла.

— Трещины в канале ствола в виде темных полосок, имеющих различные направления.

— Износ полей нарезов определяется наглаз, особенно заметен на боевых гранях нарезов. Износ канала ствола допускается, однако ствол должен удовлетворять требованиям нормального боя пулемета и не давать овальных пробоин при стрельбе по шиту.

— Разгар стенок канала ствола определяется осмотром ствола с казенкой части. Разгар нельзя принимать за раковины,получившиеся в результате ржавления. Разгар характеризуется черными полосами на поверхности нарезной части канала ствола за патронником.

— Скалывание хрома в видетемных углублений или подъемов металла на поверхности канала.

— Износ и раздутие патронника проверяются осмотром на-глаз или осмотром извлеченной после выстрела гильзы, на которой могут быть раздутие, трещины и царапины.

Наличие забоин на устье патронника проверяется проверочным патроном, который должен входить своей закраиной до упора в кольцевую расточку ствола.

На дульном срезе не должно быть забоин и зазубрин, нарушающих форму дульного среза ствола и могущих влиять на рассеивание или на отклонение средней точки попадания.

Ствол сдается в мастерскую части в следующих случаях:

а) если он не удовлетворяет требованиям нормального боя;

б) при кривизне, раздутости и общей изношенности ствола;

в) при овальной растертости патронника, вызывающей раздутие или разрывы гильз;

г) при наличии забоин на дульном срезе ствола, нарушающих его форму и влияющих на рассеивание или отклонение пуль;

д) при наличии трещин в канале или патроннике;

е) при обнаружении в патроннике глубоких следов ржавчины, препятствующих свободному извлечению гильзы из патронника после выстрела.


Осмотр задвижек и затыльника

Правая задвижка, отделенная от короба пулемета и присоединенная к затыльнику, может продвигаться по пазу затыльника вверх от усилия руки, причем перемещение должно быть не более 8 мм от того положения, которое она занимает в собранном пулемете; при этом предохранительный выступ задвижки должен прилегать к передней стенке затыльника без просвета.

Для проверки величины смещения задвижки необходимо перед отделением затыльника и задвижки от короба пулемета нанести карандашом черту на их задних плоскостях.

Кроме того, при осмотре проверить:

— Свободно ли вращается ролик на цапфе и не имеет ли он забоин. Не сбит ли выступ задержки, который служит для ограничения поворота задержки.

— Не качается ли шип для коробки возвратной пружины на левой задвижке.

— Вставляются ли задвижки в вырезы короба от усилия руки или от легких ударов деревянного молотка.

— Нет ли забоин, задирин или помятости в пазах затыльника, затрудняющих вставление его в короб; затыльник, вставленный в короб, не должен иметь качания (вертикальное перемещение затыльника по 0,2 мм допускается).


Осмотр возвратного механизма

При осмотре проверить:

— Прочность соединения крючка и гайки пружины — гайка и крючок не должны вращаться. Нет ли на крючке забоин, препятствующих свободному сцеплению его со шпилькой цепочки.

— Не погнуты ли натяжной винт и его вороток. Исправна ли резьба и шпонка натяжного винта.


Осмотр приемника

При осмотре проверить:

— Нет ли на коробке приемника вмятин.

— Свободно ли ползун двигается в пазах: при наклоне приемника в правую или левую сторону ползун должен двигаться под влиянием собственного веса.

— Свободно ли вращается коленчатый рычаг в отверстии и плотно ли насажено верхнее колено рычага на ось рычага. Разведены ли разрезные концы чеки колена.

— Энергично ли работают пружины пальцев. Имеют ли концы верхних пальцев достаточно острую насечку. Притуплены ли слегка концы нижних пальцев. Правильно ли поставлены пальцы: впереди должен стоять длинный палец (Д), а сзади — короткий (К).


Осмотр замка

При осмотре проверить:

— Нет ли на передней плоскости и боковых ребрах остова замка забоин, вмятин и острых углов, могущих нарушить правильность движения по ним боевой личинки. Нет ли на ограничительном упоре остова замка наклепа металла в виде приподнятости над передней плоскостью упора. Нет ли забоин металла на ребрах горизонтальной площадки, на треугольных выступах для концов подъемных рычагов и в полукруглых выемах для упора замочных рычагов. Не разношены ли отверстия для осей спуска, лодыжки и грубчатой оси. Прочно ли приклепан упор для боевой пружины к стенкам остова. Не погнуты и не помяты ли стенки остова и витые вырезы.

— Свободно ли передвигается боевая личинка на остове замка. Прилегает ли ее перемычка к нижней стороне ограничительного упора остова замка. Нет ли трещин, подъема или выкрашивания металла вокруг отверстия для выхода бойка ударника.

— Нет ли на передней плоскости боевой личинки значительного разгара вокруг отверстия для выхода бойка ударника. Если кольцевой разгар имеет вид значительного углубления, от которого идут мелкие линии в виде трещин к отверстию для выхода бойка, то такой замок допускается для стрельбы только с разрешения начальника артиллерийского снабжения части.

— Не имеет ли верхняя защелка значительной изношенности зуба и площадки, на которую опирается дно патрона, а также выкрашивания зуба или забоин на нем и по краям защелки. При нажиме пальцем защелка должна утопать в боевой личинке, а по прекращении нажима под действием своей пружины — энергично возвращаться в первоначальное положение.

— Туго ли входит в свой паз задвижка верхней защелки и не выступает ли она за заднюю плоскость личинки. Верхний конец задвижки не должен выступать над перемычкой боевой личинки, а нижний конец должен доходить до утолщения личинки вплотную.

— Исправна ли нижняя защелка, плотно ли она держится в своем пазу, не выступает ли нижний конец за нижнюю, плоскость личинки, а задний зуб защелки — за утолщение личинки. Зуб нижней защелки не должен иметь значительного закругления углов, так как это может быть причиной утыкания стреляных гильз в срез выводной трубки.

— Не имеют ли замочные и подъемные рычаги на своих концах забоин, скрошенности, заусениц. Незначительное закругление углов на концах замочных рычагов допускается. Не сбиты ли и не смяты ли выступы для сухарного соединения с мотылем внутри канала трубки замочных рычагов.

— Не качаются ли и плотно ли удерживаются в отверстиях остова трубчатая ось и разрезная чека; вынимается ли разрезная чека из трубчатой оси при нажиме выколоткой и входит ли они в ось при нажиме пальцем руки или при ударе рукояткой отвертки.

— Свободно ли перемещается ударник в пазах остова замка; нет ли на нем забоин, трещин и скрошенности на бойке, автоматическом взводе, вырезе для головки лодыжки.

— Свободно ли вращается лодыжка на своей оси; нет ли на ней забоин, задирин, округления ребер, отлома металла и трещин на ее боевом взводе; не отогнут ли ее хвост; свободно ли головка лодыжки входит в вырез ударника.

— Свободно ли вращается верхний спуск на оси; нет ли забоин на его шептале и на плоскости, прилегающем к ударнику; надежно ли удерживается пружина спуска своей пяткой в пазу спуска и не погнута ли она.

— Свободно ли вращается нижний спуск на оси и не задевает ли он при поворотах своим хвостом за стенки остова; нет ли забоин, трещин и выкрошенности на шептале.

— Не имеет ли трещин боевая пружина.

Оси лодыжки, верхнего и нижнего спусков не должны выступать за стенки остова.
