Нарушение нормальной работы пулемёта


Общие сведения о задержках при стрельбе

Хорошо подготовленный пулемет является оружием надежным и безотказным.

Однако при длительной боевой работе, вследствие возможного износа и поломки деталей, загрязнения механизмов, неисправности патронов, а также неосторожного обращения с пулеметом и недостаточного ухода, в механизмах пулемета могут возникнуть неисправности, нарушающие нормальную работу пулемета и вызывающие задержки в стрельбе.

Задержкой называется прекращение стрельбы заряженного пулемета при нажатом спусковом рычаге.

Задержки, возникающие при стрельбе, могут быть:

— от невнимательной подготовки пулемета к стрельбе или неправильного заряжания его;

— от неисправности частей пулемета (износ или поломка);

— от неисправности ленты или патрона (помятость патрона, отсыревший заряд, глубокая посадка капсюля, ослабление крепления пули в гильзе).

Для предупреждения возникновения задержек при стрельбе необходимо:

1. Строго соблюдать правила хранения, разборки, сборки, чистки, осмотра и подготовки пулемета, лент и боеприпасов к стрельбе.

2. Оберегать части и механизмы пулемета от загрязнения.

3. Во время перерывов в стрельбе проверять состояние частей и механизмов пулемета, удалять сгустившуюся смазку и грязь и смазывать, все трущиеся поверхности.

При длительном ведении огня, если позволяет обстановка, периодически прочищать надульник шарошкой сверлового ключа, удалять нагар с дульного среза ствола и протирать ствол и патронник ветошью, пропитанной щелочным составом.

4. Не доводить жидкость в кожухе до кипения, охлаждая ее при автоматической стрельбе через каждые 500 выстрелов.

5. При устранении задержек не применять чрезмерных усилий, могущих привести к поломке частей.

При отличном знании материальной части пулемета и соблюдении всех перечисленных правил возможность появления задержек при стрельбе почти исключается.

При возникновении задержки необходимо обратить внимание прежде всего на положение рукоятки (рис. 128) и устранить задержку, не открывая крышки короба, действуя рукояткой (дослать ее на место или подать вперед и отпустить, или перезарядить пулемет).

Рис. 128. Различные положения рукоятки, занимаемые ею при возникновении задержек при стрельбе: Рис. 128. Различные положения рукоятки, занимаемые ею при возникновении задержек при стрельбе: Рис. 128. Различные положения рукоятки, занимаемые ею при возникновении задержек при стрельбе: Рис. 128. Различные положения рукоятки, занимаемые ею при возникновении задержек при стрельбе:

Рис. 128. Различные положения рукоятки, занимаемые ею при возникновении задержек при стрельбе:

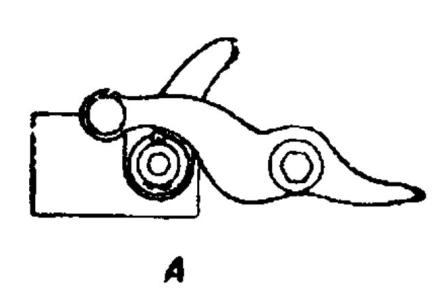

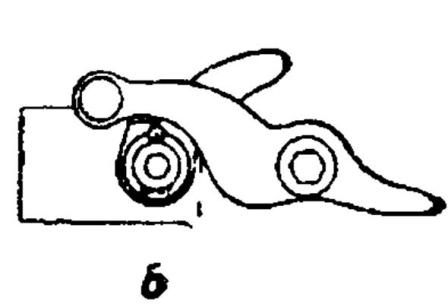

а — рукоятка наклонена назад и лежит на пятке задержки; б — рукоятка наклонена назад, но не лежит на пятке задержки;

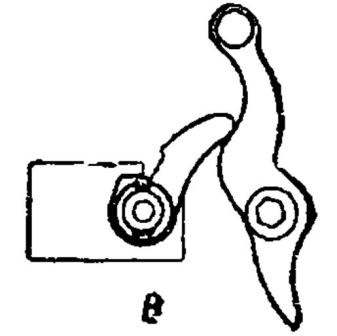

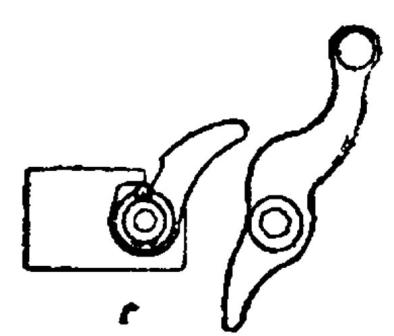

в — рукоятка находится в вертикальном положении; г — рукоятка наклонена вперед


Если задержка таким порядком не устраняется или после устранения повторяется, нужно открыть крышку короба, отвести замок назад, выяснить причину задержки и устранить ее, как указано ниже.

Если замок отвести назад действием рукоятки невозможно, следует утопить боевую личинку вниз (пальцем руки, гильзой или деревянной палочкой), после чего отвести замок назад.

Если боевая личинка не утапливается, то резким ударом руки опустить рукоятку на ролик, отделить замок и заменить его исправным из полкового комплекта ЗИП.

Замена поврежденных частей частями из индивидуального комплекта производится пулеметным расчетом, а замена таких частей, которые не положено иметь в индивидуальном комплекте производится в мастерской воинской части.

Задержки, вызванные поломкой частей, а также задержки, возникающие по другим причинам и часто повторяющиеся, должны заноситься в формуляр пулемета (см. приложение 2).


Характерные задержки, могущие возникнуть при стрельбе из пулемёта

Все характерные задержки подразделяются на четыре группы. Такое подразделение определяется положением рукоятки, занимаемым ею при возникновении задержки (см. рис. 128).

Группа 1 характеризуется положением рукоятки, показанным на рис. 128-А, группа II — на рис. 128-Б, группа III — на рис. 128-В и группа IV — на рис. 128-Г.

Наименование задержек

Причины задержек

Способ устранения

Меры, предупреждающие появление задержек

Группа 1

1. Осечка: при нажатом спусковом рычаге выстрела не происходит или автоматическая стрельба прекращается.

1. Неисправный патрон.

2. Поломка или износ бойка ударника.

3. Ослабление боевой пружины или поломка ее длинного пера.

1. Перезарядить пулемет.

2. Заменить ударник.

3. Заменить боевую пружину.

1. Тщательно осматривать патроны перед снаряжением ленты.

2. При подготовке к стрельбе проверять выход бойка ударника.

3. При хранении пулемета следить, чтобы ударник всегда был спущен с боевого взвода.

При подготовке пулемета к стрельбе смазывать пулемет в зависимости от температуры; загрязнившуюся смазку удалять в перерывы боя.

2. Одиночные выстрелы вместо автоматической стрельбы или короткие вспышки автоматической стрельбы: характеризуется неподачей патрона в продольное окно.

1. Густая, загрязненная смазка подвижных частей.

2. Тугая намотка сальников.

3. Замерзание охлаждающей жидкости.

4. Износ концов пальцев приемника или ослабление их пружин.

5. Излишнее натяжение возвратной пружины.

6. Растянута или порвана лента.

1. Промыть подвижные части.

2. Туго намотанные сальники приработать движением рамы руками.

3. Добавить в кожух  глицериновой жидкости или разогреть жидкость одиночными выстрелами.

4. Заменить части приемника в мастерской.

5. Ослабить натяжение возвратной пружины, сделать натяжение согласно записи в формуляре, но не менее 4 кг.

6. Заменить ленту.

1. Регулярно осматривать подвижные части перед стрельбой.

2. Соблюдать правила намотки сальников при подготовке пулемета к стрельбе.

3. При морозах добавлять в охлаждающую жидкость глицерин или спирт.

4. Тщательно осматривать части приемника перед стрельбой.

5. Натяжение возвратной дружины устанавливать согласно записи в формуляре

6. Регулярно осматривать ленты.

3. Неподача патрона в патронник: патроны при перезаряжании направляются в выводную трубку. Поломка или ослабление пружины верхней защёлки боевой личинки. Заменить пружину верхней защёлки боевой личинки в мастерской. При подготовке к стрельбе проверять действие пружины верхней защёлки боевой личинки.

Группа II

4. Перекос патрона в приемнике (рис. 129).

1. Наводчик при заряжании  перекосил ленту.

2. Неправильное снаряжение ленты патронами.

3. Перепутаны пальцы приемника.

1. Попытаться опустить рукоятку на ролик.

2. Выровнять патроны в холщовой ленте выравнивателем.

3. Переставить пальцы приемника в мастерской.

1. При заряжании продергивать ленту влево и вперед.

2. Патроны в холщовую      ленту снаряжать        так, чтобы  концы пуль были     на     уровне длинных      пластинок.

3. При осмотре обращать внимание, чтобы длинный палец приемника был впереди, а короткий сзади.

5. Патрон полностью не входит в патронник.

1. Помятый патрон.

2. Запорошение патронника (рис. 130).

3. Поперечный разрыв гильзы.

1. Перезарядить пулемет.

2. Прочистить канал ствола и патронник

3. Удалить из приемника оторвавшееся дульце гильзы. Поставить прокладочное кольцо под гайку шатуна. Пригнать замок к стволу.

1. Осматривать патроны перед снаряжением лент.

2. Не снаряжать ленту патронами с качающимися пулями.

3. Перед стрельбой проверять зазор по калибру № 8 или по гильзе

6. Преждевременный спуск ударника с автоматического взвода (рис.  131).

1. Поломка или ослабление пружины верхнего спуска.

2. Износ шептала верхнего спуска и автоматического взвода ударника.

1. Отправить пулемет в мастерскую.

2. Заменить ударник; при повторении задержки — отправить пулемет в мастерскую.

1. Тщательно осматривать замок перед стрельбой.


Рис. 129. Перекос патрона в приемнике Рис. 130. Запорошение патронника Рис. 131. Преждевременный спуск ударника с автоматического взвода

Рис. 129. Перекос патрона в приемнике

Рис. 130. Запорошение патронника

Рис. 131. Преждевременный спуск ударника с автоматического взвода

Наименование задержек

Причины задержек

Способ устранения

Меры, предупреждающие появление задержек

7.Затрудненное закрывание канала ствола затвором:

боевая личинка полностью не поднялась вверх.

1. Провертывание эксцентрического барабана.

2. Загрязнение трущихся частей.

3. Отвинтилась гайка шатуна или наличие излишнего прокладочного кольца под гайкой шатуна.

4. Слабое натяжение возвратной пружины.

1. Проложить прокладку под эксцентрический барабан в мастерской.

2. Прочистить трущиеся части  и покрыть тонким слоем смазки.

3. Гайку навинтить, излишнее прокладочное кольцо снять.

4. Увеличить натяжение пружины до нормального.

1. При осмотре перед стрельбой обратить внимание на барабан. Смещение вперед оси цепочки по отношению к центру оси барабана не должно быть более 5 мм.

2. Своевременно чистить пулемет и правильно применять смазку.

3. Зазор между замком и задним срезом ствола проверять калибром №  7 или проверочным патроном.

4. Устанавливать натяжение пружины по записи в формуляре, но не менее 4 кг.

8. Подача двух патронов ползуном (у приемников под холщовую ленту эта задержка не встречается).

1. Большое натяжение возвратной пружины.



1. Коробку ставить ниже приемника.

Натяжение возвратной пружины устанавливать по формуляру, но не менее 4 кг.

Группа III

9. Заклинивание патрона между вставкой коробки приемника и очередным патроном (рис. 132).

1. Излишнее натяжение возвратной пружины.

2. Загрязнение частей рамы и замка или загустевание смазки.

3. Туго намотаны сальники.

1. Уменьшить натяжение возвратной пружины.

2. Прочистить части рамы и замка и смазать их в зависимости от температуры.

3. Сальники приработать,  двигая раму руками.

1. Натяжение возвратной пружины устанавливать по формуляру, но не менее 4 кг.

2. Прочищать части рамы и замка в перерывах стрельбы, смазку наносить в зависимости от температуры.

3. При подготовке пулемета к стрельбе проверять намотку сальников.

10. Выпадание гильз в короб.

Поломка или износ нижней защелки боевой личинки или пружины выводной трубки.

Отправить пулемет в мастерскуюдей для замены частей

Перед стрельбой проверить, действие нижней защелки и пружины выводной трубки.

11. Остановка замка в среднем положении.

Поломка боевой пружины в изгибе.

1. Протолкнуть через отверстие в коробе пружину во внутрь.

2. Заменить боевую пружину.

Ударник должен быть спущен с боевого взвода при хранении пулемета.

Группа IV

12. Утыкание патрона пулей в патрон, поданный в продольное окно приемника (рис. 133).

1. Излишнее натяжение возвратной пружины.

2. Загрязнение частей рамы и замка или загустевание смазки.

3. Туго намотаны сальники.

1. Уменьшить натяжение возвратной пружины.

2. Разжижить смазку. Приработать сальники.

1. Устанавливать натяжение возвратной пружины согласно записи в формуляре.

2. Чистить и правильно смазывать пулемет.

13. Утыкание патрона пулей в казенный срез ствола пулемета (рис. 134).

1. Износ загибов боевой личинки.

2. Ослабление пружины верхней защелки.

3. Износ зуба верхней защелки.

Отправить пулемет в мастерскую.

Тщательно проверять части боевой личинки.


Рис. 132. Заклинивание патрона между вставкой коробки приемника и очередным патроном Рис. 133. Утыкание патрона в патрон в продольном окне приемника Рис. 134. Утыкание патрона в казенный срез ствола

Рис. 132. Заклинивание патрона между вставкой коробки приемника и очередным патроном

Рис. 133. Утыкание патрона в патрон в продольном окне приемника

Рис. 134. Утыкание патрона в казенный срез ствола

Наименование задержек

Причины задержек

Способ устранения

Меры, предупреждающие появление задержек

14. Соскальзывание гильзы на нижнюю защелку при отводе замка назад.

Износ переднего зуба нижней защелки.

Отправить пулемет в мастерскую

Перед подготовкой к стрельбе проверять зуб нижней защелки.

15. Соскальзывание патрона на гильзу, находящуюся на нижней защелке боевой личинки.

Поломка пружины верхней защелки в процессе стрельбы.

Отправить пулемет в мастерскую

Проверять работу верхней защелки перед стрельбой.

16. Непроизвольная автоматическая стрельба.

1. Износ боевого взвода лодыжки и шептала нижнего спуска (рис. 135).

2.  Поломка  короткого пера боевой пружины (рис. 136).

3. Неправильно поставлена спусковая тяга; примерзла тяга ко дну короба.

1. Остановить стрельбу, удерживая ленту рукой. Отправить пулемет в мастерскую.

2. Заменить боевую пружину.

3. Правильно поставить спусковую тягу.

4. Перемотать задний сальник.

1. Перед стрельбой проверять прочность удержания  ударнмка на боевом взводе.

3. При постановке тяги в пулемет досылать тягу вперед доотказа.

4. Проверять, нет ли течи охлаждающей жидкости через задний сальник в короб.


Рис. Рис.

Рис. 135. Непроизвольная автоматическая стрельба.


Износ боевого взвода лодыжки и шептала нижнего спуска

Рис. 136. Непроизвольная автоматическая стрельба.


Поломка короткого пера боевой пружины
