Боеприпасы


Классификация патронов

Патроны, применяемые для стрельбы из пулемета Максима, в зависимости от их назначения имеют различные баллистические характеристики и различное устройство.

Все патроны подразделяются на боевые и вспомогательные.


Боевые патроны

Боевые винтовочно-пулеметные патроны подразделяются на патроны с обыкновенными пулями и патроны со специальными пулями.

1. Патроны с обыкновенными пулями предназначаются для поражения живой силы противника. К ним относятся патроны с легкой пулей обр. 1908 г. и с тяжелой пулей обр. 1930 г.

2. Патроны со специальными пулями, в зависимости от их устройства, предназначаются для поражения легко бронированных целей противника, для зажигания горючего, защищенного броней, для пристрелки и целеуказания.

К ним относятся патроны: с бронебойной пулей обр. 1930 г. (Б-30); с бронебойио-зажигательной пулей обр. 1932 г. (Б-32); с трассирующей пулей (Т-46) и с пристрелочно-зажигательной пулей (ПЗ).


Вспомогательные патроны

Вспомогательные патроны подразделяются на учебные, проверочные и холостые.

Учебные патроны предназначаются для обучения солдат приемам заряжания и производства выстрела.

Проверочные патроны предназначаются для проверки действия механизмов пулемета.

Холостые патроны служат для имитации стрельбы во время тактических учений.


Устройство боевого патрона

Боевой патрон (рис. 147) состоит из гильзы 1, пули 2, заряда и капсюля.

Гильза имеет корпус 1а, внутри которого помещается пороховой заряд, дульце 1в, в которое вставлена пуля, скат 1б и дно с закраиной 1с для захвата гильзы с целью ее извлечения после выстрела. В корпусе гильзы помещается заряд из бездымного пороха.

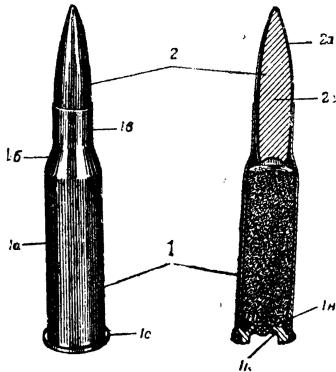

Рис. 147. Боевой патрон:

Рис. 147. Боевой патрон:

1 — гильза; а — корпус гильзы; 1б — скат гильзы: 1в — дульце гильзы; 1с — закраина;

1к — гнездо для капсюля; 1н — наковальня; 2 — пуля; 2а — плакированнля оболочка; 2с — сердечник


Дно корпуса гильзы имеет гнездо 1к для капсюля, наковальню 1н на которой капсюль разбивается бойком ударника, и два затравочных отверстия, через которые пламя от капсюля проникает к пороху.

Капсюль состоит из латунного колпачка с впрессованным в него ударным составом и фольги, прикрывающей ударный состав.

Пуля в зависимости от ее назначения имеет различное устройство (рис. 148).

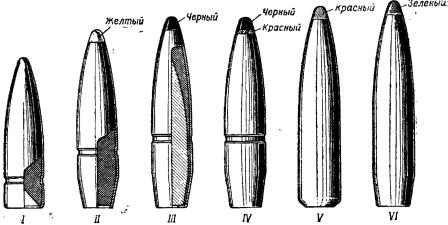

Рис. 148. Разрезы и общий вид пуль 7,62-мм патронов

Рис. 148. Разрезы и общий вид пуль 7,62-мм патронов:

I — легкая пуля обр. 1908 г.; II —тяжелая пуля обр. 1930 г.; III —бронебойная пуля о,р. 1930 г. (Б-30);

IV— бронебойно-зажигательная пуля обр. 1932 г. (Б-32); V — пристрелочно-зажигательная пуля (ПЗ); VI — трассирующая пуля (Т-46)


1. Легкая пуля обр. 1908 г. состоит из железной плакированной томпаком оболочки и сердечника (из сплава свинца с сурьмой), впрессованного в оболочку. Пуля закреплена в гильзе круговым обжимом или завальцовкой дульца.

2. Тяжелая пуля обр. 1930 г. состоит из железной плакированной томпаком оболочки и сердечника (из сплава свинца с сурьмой), впрессованного в оболочку. Пуля закреплена в гильзе круговым обжимом или завальцовкой дульца. Головная часть пули окрашена в желтый цвет.

3. Бронебойная пуля обр. 1930 г. (Б-30) состоит из оболочки и свинцовой рубашки, внутри которой запрессован стальной каленый сердечник. Головная часть пули окрашена в черный цвет.

4. Бронебойно-зажигательная пуля обр. 1932 г. (Б-32) отличается от бронебойной пули (Б-30) тем, что внутри ее головной части помещен зажигательный состав, воспламеняющийся при ударе пули о броню. Головная часть пули окрашена в черный и красный цвета.

5. П ристрелочно-зажигательная пуля (ПЗ) в головной части имеет зажигательный состав и инерционный ударник с капсюлем. Головная часть пули окрашена в красный цвет.

6. Трассирующая пуля (Т-46) состоит из оболочки, внутри которой в передней части помещается сердечник из сплава свинца с сурьмой, а в задней части — стаканчик с запрессованным трассирующим составом. Трассирующий состав воспламеняется при вылете пули из канала ствола. Головная часть пули окрашена в зеленый цвет.


Укупорка патронов и отличительные знаки на них

В воинские части патроны поступают в деревянных ящиках, имеющих на боковой стенке трафарет, содержащий следующие данные:

— калибр патрона, образец пули и металл гильзы;

— количество патронов в ящике;

— номер партии и номер завода-изготовителя;

— месяц и год изготовления;

— марка пороха.

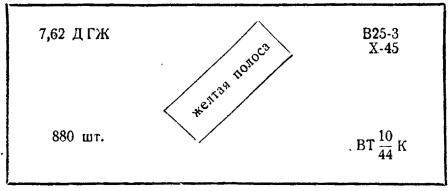

Например, для 7,62-мм патрона с тяжелой пулей трафарет будет такой:

7,62 Д ГЖ (калибр патрона, пуля тяжелая, гильза железная);

В25-3 (В25 — номер партии, 3 — номер завода);

Х-45 (месяц и год изготовления партии патромов);

(ВТ — марка пороха, 10 — партия пороха, 44 — год изготовления пороха, К — завод-изготовитель пороха).


Кроме того, на крышке ящика для всех номенклатур патронов, указан разряд груза, знак опасности и вес ящика с патронами. Например, разряд XIV показывает, что груз недетонирующий, чувствителен к огню и мало чувствителен к механическим воздействиям.

Патроны укупориваются в оцинкованные коробки по 440 штук без обойм или по 300 штук в обоймах, коробки укладываются в деревянные ящики (в один ящик — по две коробки), после чего ящики ошиновываются.

На ящиках с патронами различного назначения ставят отличительные цветные полосы.

Таблица отличительных полос, нанесенных на патронных ящиках и коробках

Наименование патронов

Отличительная окраска

7,62-мм патроны с легкой пулей обр. 1908 г.

Нет отличительной полосы

7,62-мм патроны с тяжелой пулей обр. 1930г.

Желтая полоса

7,62-мм патроны с бронебойной пулей обр. 1930 г, (Б -30)

Черная полоса

7,62-мм патроны с бронебойно-зажигательной пулей обр, 1932 г. (Б-32)

Черная и красная полосы

7,62-мм патроны с пристрелочно-зажи-гательной пулей (ПЗ)

Красная полоса

7,62-мм патроны с трассирующей пулей (T-46)

Зеленая полоса и трафарет зеленого цвета. С 1942 г допускается зеленая полоса и трафарет черного цвета


Правила хранения патронов

Патроны необходимо оберегать от влаги, снега, пыли и грязи.

Влажные и своевременно не протертые патроны могут через несколько дней заржаветь и оказаться непригодными для стрельбы.

Нельзя допускать, чтобы патроны попадали в воду или в масло, так как жидкость, проникая внутрь гильзы, увлажняет заряд, вследствие чего могут быть затяжные выстрелы, осечки и застревание пуль в канале ствола.

Патроны как в заводской укупорке, так и россыпью необходимо хранить в крытых помещениях.

Если же патроны хранятся на открытом воздухе, они должны быть укрыты от солнца, дождя, пыли и снега. Ящики ставить ие непосредственно на землю, а на деревянные или иные подкладки, обязательно крышками вверх.

Пагроны, на которых появилась ржавчина, протереть сухой ветошью. Вскрывать ящики и коробки с патронами следует только по мере надобности. При вскрытии ящика с патронами обращать внимание на отличительные знаки.

Перед снаряжением лент патроны, находившиеся длительное время в россыпи, необходимо протереть. Неисправными патронами ленты не снаряжать.
