Разборка и сборка НРС


Разборка НРС может быть полной и неполной. Неполная разборка производится для осмотра, чистки и смазки НРС. Полная разборка производится для замены деталей с дефектами, а также для чистки н смазки в тех случаях, когда НРС попал в воду, под дождь, в грязь, в снег или после продолжительной стрельбы. Полную разборку НРС разрешается производить только в ремонтной мастерской. В тех случаях, когда полную разборку произвести нельзя, а необходимость в этом имеется, следует произвести неполную разборку, промыть НРС в бензине, высушить на воздухе, а затем смазать жидкой ружейной смазкой для сухопутных условий й смазкой МС-70 для морских условий. Промывка НРС этилированным бензином не допускается. При первой возможности сдать НРС в ремонтную мастерскую для производства полной разборки, чистки н смазки. При разборке и сборке НРС необходимо соблюдать следующие правила:

— проверить, нет ли патрона в стволе; для этого предохранитель поставить в положение «Включен» (флажок закрывает красную точку на рукоятки) извлечь ствол, осмотреть патронник, при наличии патрона извлечь его, вставить ствол в оюробку и произвести запирание;

— детали класть в порядке разборки, обращаться с ними осторожно, не допускать чрезмерных усилий и резюих ударов;

— при сборке во избежание нарушения нормальной работы НРС детали нужно ставить на свои места, не перепутывая их.


Неполная разборка НРС

Неполная разборка НРС производится в следующем порядке.

1. Отделить стреляющее устройство, для чего, удерживая рож, находящийся в ножнах, отверткой из ЗИП отвернуть стопорный винт на 3—4 оборота, за головку ствола извлечь стреляющее устройство из рукояти.

2. Отделить ствол, для чего, взяв стреляющее устройство головкой ствола вверх, рукой переместить флажок в крайнее положение, повернуть его вместе с рычагом запирания и стволом в направлении против хода часовой стрелки до упора и извлечь ствол из ствольной коробки.

3. Отделить прижим (рис. 45), для чего завести лезвие отвертки на зуб прижима и, отжимая его к центру, вывести конец прижима из проточки в головке ствола вверх, поддеть концом отвертки вышедшую часть прижима и последовательным перемещением отвертки в направлении закрепленного конца прижима отделить его от головки.

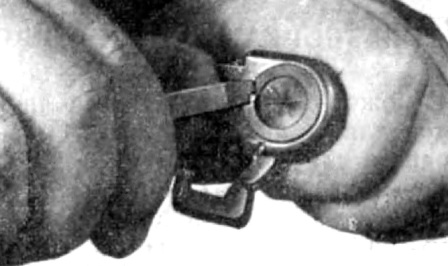

Рис. 45. Отделение прижима

Рис. 45. Отделение прижима


4. Снять резиновую шторку, для чего ввести конец отвертки в разрез шторки, отогнуть один из лепестков вверх и, придерживая его указательным пальцем, извлечь шторку из гнезда головки ствола.

5. Отделить нож от ножен.


Сборка НРС после неполной разборки

1. Вложить нож в ножны до упора ограничителя в торец ножен.

2. Вставить резиновую шторку; шторка вставляется в гнездо головки стороной с кольцевой канавкой наружу.

3. Вставить прижим, для чего, удерживая ствол головкой вверх, ввести один конец прижима в проточку головки, отжимая свободный конец к центру, переместить его в проточку до защелкивания.

4. Вставить ствол собранный в ствольную коробку, для чего ввести ствол в коробку до упора, за головку повернуть ствол по ходу часовой стрелки в крайнее положение, рычаг запирания с флажком повернуть в том же направлении до защелкивания флажка.

5. Вставить стреляющее устройство в рукоять, для чего взять стреляющее устройство в правую руку так, чтобы крышка находилась под большим пальцем, взять НРС за ножны в левую руку так, чтобы оюно под взводитель было оверху, сдвигая большим пальцем правой руки крышку на себя, приподнять взйодитель над хвостовиком коробки на 4—5 мм, удерживая стреляющее устройство в этом положении, совместить хтастовик взводителя с продольным пазом рукояти и ввести стреляющее устройство в рукоять до упора, отверткой из ЗИП завернуть стопорный винт.

6. Проверить правильность сборки НРС после неполной разборки. Выключить предохранитель. Взвести ударный механизм. Взводитель после отпускания должен энергично возвратиться в исходное положение, а курок должен стоять на боевом взводе. При повороте спуска курок должен сорваться с боевого взвода, спуск после отпуокадеия должен энерпично (возвратиться) в исходное положение.


Полная разборка НРС

Полную разборку НРС производить в следующем порядке.

1. Произвести неполную разборку НРС, руководствуясь подразделом Неполная разборка НРС.

2. Отделить взводитель, толкатель собранный и курок со штоком и боевой пружиной, для чего выбить ось курка, отжать толкатель и отделить взводитель, толкатель, придерживая, отпустить до полного разжимания пружины, извлечь толкатель с пружиной и фиксатором из отверстия накладки, извлечь курок со штоком и боевой пружиной из паза хвостовика коробки, снять боевую пружину со штока.

3. Отделить предохранитель.

4. Отделить спуск, для чего поставить спуск в вертикальное положение, действуя выколоткой на торец оси спуска, частично выдвинуть ось спуска из отверстия и затем отделить ее, осторожным движением для предотвращения утери пружины спуска отделить спуск и пружину спуска.

5. Отделить шептало, для чего вытолкнуть ось шептала в сторону прямоугольного выступа накладки, снять шептало со стойки накладки и отделить пружину шептала.

6. Отделить стопорный винт (рис. 46), для чего полностью отвернуть стопорный винт, лезвием отвертки поддеть головку стопорного винта, продвинуть, слегка покачивая, отвертку вперед до выхода разрезного кольца из отверстия в рукояти и отделить стопорный винт.

7. Отделить фиксатор от ножен (рис. 47), для чего, удерживая ножны прямоугольным окном вверх, ввести отвертку в окно и отжать пружинящую часть фиксатора вниз до выхода его фиксирующего выступа из отверстия; в этом положении, перемещая конец отвертки к верхней стенке окна, выдвинуть фиксатор из ножен и затем отделить его. Остальные соединения деталей НРС являются неразъемными.

Рис. 46. Отделение стопорного винта Рис. 47. Отделение фиксатора

Рис. 46. Отделение стопорного винта

Рис. 47. Отделение фиксатора

Сборка НРС после полной разборки

1. Присоединить фиксатор к ножнам, для чего ввести фиксатор пружинящими концами в ножны до упора; при этом в результате попадания фиксирующего выступа в прямоугольное окно ножен должен произойти щелчок.

2. Присоединить стопорный винт, для чего поставить стопорный винт в отверстие, заправить в отверстие разрезное кольцо, завернуть винт до упора и затем вывернуть его на 4—5 оборотов.

3. Присоединить спуск, для чего вложить пружину отуска в паз проушины накладки концами к хвостовику коробки (при этом нижний конец пружины должен лежать на выступе паза проушины), надеть на проушину спуск, располагая его рифленой частью наружу (при этом верхний конец пружины должен упираться в упор спуска), прижать спуск к накладке до совпадения отверстий под, ось спуска, ввести ось спуска, направляя лыску головки оси в сторону торца коробки, в отверстие до упора, поворачивая ось спуска лыской вверх, продвинуть в отверстие так, чтобы головка стала заподлицо с боковой поверхностью спуска.

4. Присоединить шептало, для чего вставить пружину шептала в гнездо ствольной коробки, надеть шептало окном на прямоугольный выступ накладки отверстием под пружину вниз так, что-бы верхний конец пружины шептала вошел в соответствующее отверстие шептала, прижать шептало к накладке до совпадения отверстий под ось шептала, удерживая шептало в этом положении, ввести тонкий конец оси шептала в отверстие со стороны прямоугольного выступа накладки и продвинуть ось вперед до упора.

5. Присоединить курок со штоком и боевой пружиной, для чего надеть на шток боевую пружину, завести конец штока в отверстие в перемычке хвостовика ствольной коробки, переместить курок по пазу вниз до совпадения отверстий под ось курка, зафиксировать положение курка выколоткой, вставить ее с правой стороны в отверстие под ось курка коробки.

6. Присоединить предохранитель.

7. Присоединить взводитель и толкатель собранный, для чего вставить в отверстие накладки толкатель собранный так, чтобы толкатель, который имеет большую длину, выступал из отверстия наружу, выколотку, фиксирующую курок, выдвинуть так, чтобы ее конец не выступал из отверстия курка в паз коробки, полностью ввести толкатель в отверстие накладки, вставить взводитель сволм выступом в паз между курком и ствольной коробкой до совпадения отверстий под ось курка, зафиксировать взводитель в этом положении выколоткой, забить ось курка, вбивая ей выколотку так, чтобы торцы оси стали заподлицо с коробкой.

8. Произвести дальнейшую сборку, руководствуясь пунктами раздела Сборка НРС после неполной разборки.

9. Проверить правильность работы частей и механизмов НРС после сборки, как указано в пункте 6 раздела Сборка НРС после неполной разборки.
