Электроспуск


Электроспуок предназначен для дистанционного управления стрельбой из пулемета НСВТ-12,7, установленного на танках, бронетранспортерах и специальных машинах.


Устройство электроспуска

Электроспуск (рис. 62) состоит из корпуса 5, фланца 3, якоря 2, катушки 7, толкателя 6, внутреннего 14 и наружного 11 рычагов, крышки 17, бронешланга 20, вставки 21, колодки 22, крышки 1.

Корпус служит для монтажа в нем деталей узла и является магнитопроводом; он изготовлен из электротехнической стали. На корпусе сделаны выступы для соединения с выступами затыльника и ушко с отверстием для чеки, которой он крепится в ушках н (рис. 6) ствольной коробки.

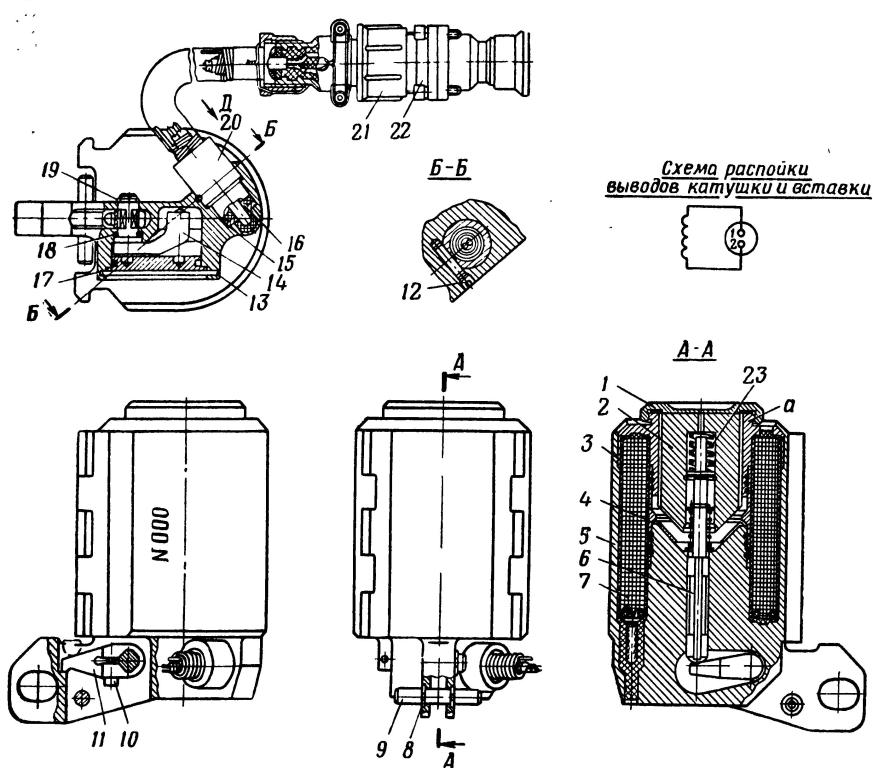

Рис. 62. Электроспуск:

Рис. 62. Электроспуск:

1 — крышка в сборе Сб 5; 2 — якорь в сборе Сб 4; 3 — фланец Сб 1; 4 — прокладка немагнитная 2; 5 — корпус 1; 6 — толкатель Сб 3; 7 — катушка Сб 2; 8 — кольцо запорное; 9 — ось корпуса 8; 10 — винт; 11 — наружный рычаг 6; 12 — ось 4; 13 — штифт 7; 14 — внутренний рычаг Сб 7; 15 —шайба; 16 — сальник 3; 17 — крышка корпуса Сб 8; 18 — уплотнительное кольцо 5; 19 — запорное кольцо; 20 — бронешланг Сб 6; 21 — вставка ШР16 П2ЭГ5; 22 — колодка ШР16 ПК2ЭГ5; 23 — компенсирующая пружина 4-2; а — направляющий воротничок


Фланец является частью магнитопровода и крышкой корпуса и служит для направления движения якоря. Фланец изготовлен из электротехнической стали и завальцован в корпусе электроспуска. Направляющий воротничок а (рис. 62) фланца закрывается крышкой 1.

Якорь является приводным элементом электроспуска и состоит из ферромагнитного цилиндра, в канале которого устанавливается компенсирующая пружина и ограничитель, который от выпадания стопорится кольцом. Рабочий торец якоря сделан коническим.

Катушка бескаркасного типа размещается в корпусе и намотана круглым обмоточным проводом марки ПЭВ-2.

Толкатель служит для передачи усилия от якоря на внутренний рычаг и состоит из стержня и возвратной пружины.

Наружный и внутренний рычаги служат для передачи усилия от толкателя электроспуска к толкателю пулемета. Внутренний рычаг размещен в корпусе; .на оси внутреннего рычага установлен наружный рычаг. Ось внутреннего рычага уплотняется резиновым кольцом 18.

Бронешланг служит для защиты выводов катушки от механических повреждений.


Действие электроспуска

При обтекании обмотки электрическим током в магнитопроводе и рабочем зазоре создается магнитное поле. В результате взаимодействия .магнитного поля с якорем последний начинает перемещаться под воздействием силы электромагнитного притяжения (перемещается ,к магнитопроводу корпуса).

Усилие движущегося якоря через толкатель электроспуска, внутренний и наружный рычаги передается на толкатель 19 (рис. 6) пулемета, который приводит в действие систему рычагов спускового механизма пулемета, обеспечивая тем самым снятие подвижных частей с боевого взвода шептала.


Уход за электроспуском и его обслуживание

Электроспуск выполнен герметично, в процессе эксплуатации не разбирается и специального обслуживания не требует. В процессе эксплуатации необходимо оберегать вставку ШР и колодку от ударов и смятия, корпус электроспуска вытирать снаружи чистой сухой ветошью.


Постановка и отделение электроспуска

Перед постановкой пулемета на установку присоединить электроспуск к люльке установки осью 9 (рис. 62), а вставку ШР 21 — к соответствующей колодке ШР установки. После постановки пулемета электроспуск повернуть относительно оси 9 до упора в затыльник, сдвинуть вверх до упора и зафиксировать чекой.

Для отделения электроспуска необходимо:

— отделить чеку люльки;

— опустить корпус электроспуска до упора .и повернуть вниз;

— снять пулемет с люльки;

— разъединить вставку ШР с колодкой ШР установки;

— отделить электроспуск.
