Сведения из внешней баллистики


25. Внешняя баллистика — это наука, изучающая дви­жение пули (гранаты) после прекращения действия на нее пороховых газов.

Вылетев из канала ствола под действием пороховых газов, пуля (граната) движется по инерции. Граната, име­ющая реактивный двигатель, движется по инерции после истечения газов из реактивного двигателя.


Траектория и её элементы

26. Траекторией называется кривая линия, описываемая центром тяжести пули (гранаты) в полете (рис. 5).

Пуля (граната) при полете в воздухе подвергается действию двух сил: силы тяжести и силы сопротивления воздуха. Сила тяжести заставляет пулю (гранату) постепенно понижаться, а сила сопротивления воздуха непрерывно замедляет движение пули (гранаты) и стремится опрокинуть ее.

Рис. 5. Траекторя пули (вид сбоку)

Рис. 5. Траекторя пули (вид сбоку)


В результате действия этих сил скорость полета пули (гранаты) постепенно уменьшается, а ее траектория представляет собой по форме неравномерно изогнутую кривую линию.

Рис. 6. Образование силы сопратевления воздуха

Рис. 6. Образование силы сопратевления воздуха


27. Сопротивление воздуха полету пули (гранаты) вызывается тем, что воздух представляет собой упругую среду, поэтому на движение в этой среде затрачивается часть энергии пули (гранаты).

Сила сопротивления воздуха вызывается тремя основными причинами (рис. 6): трением воздуха, образованием завихрений и образованием баллистической волны,

28. Частицы воздуха, соприкасающиеся с движущейся пулей (гранатой), вследствие внутреннего сцепления (вязкости) и сцепления с ее поверхностью создают трение и уменьшают скорость полета пули (гранаты).

29. Примыкающий к поверхности пули (гранаты) слой воздуха, в котором движение частиц изменяется от скорости пули (гранаты) до нуля, называется пограничным слоем. Этот слой воздуха, обтекая пулю, отрывается от ее поверхности и не успевает сразу же сомкнуться за донной частью.

За донной частью пули образуется разреженное пространство, вследствие чего появляется разность давлений на головную и донную части. Эта разность создает силу, направленную в сторону, обратную движению пули, и уменьшающую скорость ее полета. Частицы воздуха, стремясь заполнить разрежение, образовавшееся за пулей, создают завихрение.

30. Пуля (граната) при полете сталкивается с частицами воздуха и заставляет их колебаться. Вследствие этого перед пулей (гранатой) повышается плотность воздуха, и образуются звуковые волны. Поэтому полет пули (гранаты) сопровождается характерным звуком. При скорости полета пули (гранаты), меньшей скорости звука, образование этих волн оказывает незначительное влияние на ее полет, так как волны распространяются быстрее скорости полета пули (гранаты). При скорости полета пули, большей скорости звука, от набегания звуковых воли друг на друга создается волна сильно уплотненного воздуха — баллистическая волна, замедляющая скорость полета пули, так как пуля тратит часть своей энергии па создание этой волны.

31. Равнодействующая (суммарная) всех сил, образующихся вследствие влияния воздуха на полет пули (гранаты), составляет силу сопротивления воздуха. Точка приложения силы сопротивления называется центром сопротивления.

Действие силы сопротивления воздуха на полет пули (гранаты) очень велико; оно вызывает уменьшение скорости и дальности полета пули (гранаты). Например, пуля обр. 1930 г. при угле бросания 15° и начальной скорости 800 м/с в безвоздушном пространстве полетела бы на дальность 32620 м; дальность полета этой пули при тех же условиях, но при наличии сопротивления воздуха равна лишь 3900 м.

32. Величина силы сопротивления воздуха зависит от скорости полета, формы и калибра пули (гранаты), а также от ее поверхности и плотности воздуха.

Сила сопротивления воздуха возрастает с увеличением скорости полета пули, ее калибра и плотности воздуха.

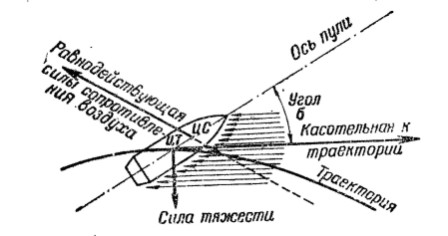

Рис. 7. Действие силы сопротевления воздуха на полёт пули:

Рис. 7. Действие силы сопротевления воздуха на полёт пули:


ЦТ - центр тяжести; ЦС - центр сопротивления воздуха

При сверхзвуковых скоростях полета пули, когда основной причиной сопротивления воздуха является образование уплотнения воздуха перед головной частью (баллистической волны), выгодны пули с удлиненной остроконечной головной частью. При дозвуковых скоростях полета гранаты, когда основной причиной сопротивления воздуха является образование разреженного пространства и завихрений, выгодны гранаты с удлиненной и суженной хвостовой частью.

Чем глаже поверхность пули, тем меньше сила трения и сила сопротивления воздуха.

Разнообразие форм современных пуль (гранат) во многом определяется необходимостью уменьшить силу сопротивления воздуха.

33. Под действием начальных возмущений (толчков) в момент вылета пули из канала ствола между осью пули и касательной к траектории образуется угол (б) и сила сопротивления воздуха действует не вдоль оси пули, а под углом к ней, стремясь не только замедлить движение пули, но и опрокинуть ее (рис. 7).

Для того чтобы пуля не опрокидывалась под действием силы сопротивления воздуха, ей придают с помощью нарезов в канале ствола быстрое вращательное движение.

Например, при выстреле из автомата Калашникова скорость вращения пули в момент вылета из канала ствола равна около 3000 оборотов в секунду.

При полете быстро вращающейся пули в воздухе происходят следующие явления. Сила сопротивлении воздуха стремится повернуть пулю головной частью вверх и назад.

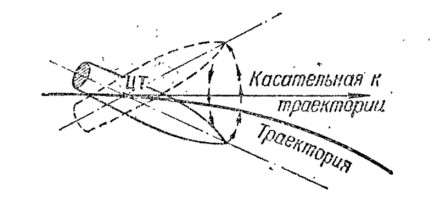

Рис. 8. Медленное конисеское движений пули

Рис. 8. Медленное конисеское движений пули


Но головная часть пули в результате быстрого вращения согласно свойству гироскопа стремится сохранить приданное положение и отклониться не вверх, а весьма незначительно в сторону своего вращения под прямым углом к направлению действия силы сопротивлении воздуха, т. е, вправо. Как только головная часть пули отклонится вправо, изменится направление действия силы сопротивления воздуха — она стремится повернуть головную часть пули в право и назад, но поворот головной части пули произойдет не вправо, а вниз и т. д. Так как действие силы сопротивления воздуха непрерывно, а направление ее относительно пули меняется с каждым отклонением оси пули, то головная часть пули описывает окружность, а ее ось — конус с вершиной в центре тяжести. Происходит так называемое медленное коническое, или прецессионное движение, и пуля летит головной частью вперед, т. е. как бы следит за изменением кривизны траектории (рис. 8).

34, Ось медленного конического движения несколько отстает от касательной к траектории (располагается выше последней). Следовательно, пуля с потоком воздуха сталкивается больше нижней частью, и ось медленного конического движения отклоняется в сторону вращения (в право при правой нарезке ствола). Отклонение пули от плоскости стрельбы в сторону ее вращения называется деривацией (рис. 9).

Таким образом, причинами деривации являются: вращательное движение пули, сопротивление воздуха и понижение под действием силы тяжести касательной к траектории.

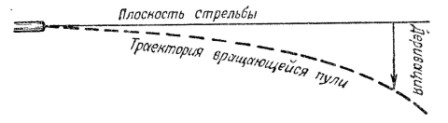

Рис. 9. Деревация (вид траектории сверху)

Рис. 9. Деревация (вид траектории сверху)


При отсутствии хотя бы одной из этих причин деривации не будет.

В таблицах стрельбы деривация дается как поправка направления в тысячных. Однако при стрельбе из стрелкового оружия величина деривации незначительная (например, на дальности 500 м она не превышает 0,1 тысячной) и ее влияние на результаты стрельбы практически не учитывается.

35. Устойчивость гранаты на полете обеспечивается наличием стабилизатора, который позволяет перенести центр сопротивления воздуха назад, за центр тяжести гранаты (рис. 10). Вследствие этого сила сопротивления воздуха поворачивает ось гранаты касательной к траектории, заставляя гранату двигаться головной частью вперед.

Для улучшения кучности некоторым гранатам придают за счет истечения газов медленное вращение.

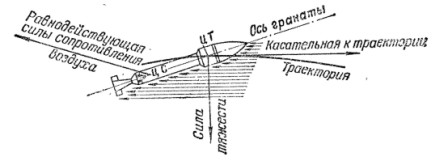

Рис. 10. Действие силы сопротивления воздуха на полёт гранаты

Рис. 10. Действие силы сопротивления воздуха на полёт гранаты


Вследствие вращения гранаты моменты сил, отклоняющие ось гранаты, действуют последовательно в разные стороны, поэтому кучность стрельбы улучшается.

38. Для изучения траектории пули (гранаты) приняты следующие определения (рис. 11).

Центр дульного среза ствола называется точкой вылета. Точка вылета является началом траектории.

Горизонтальная плоскость, проходящая через точку вылета, называется горизонтом оружия. На чертежах, изображающих оружие и траекторию сбоку, горизонт оружия имеет вид горизонтальной линии. Траектория дважды пересекает горизонт оружия: в точке вылета и в точке падения.

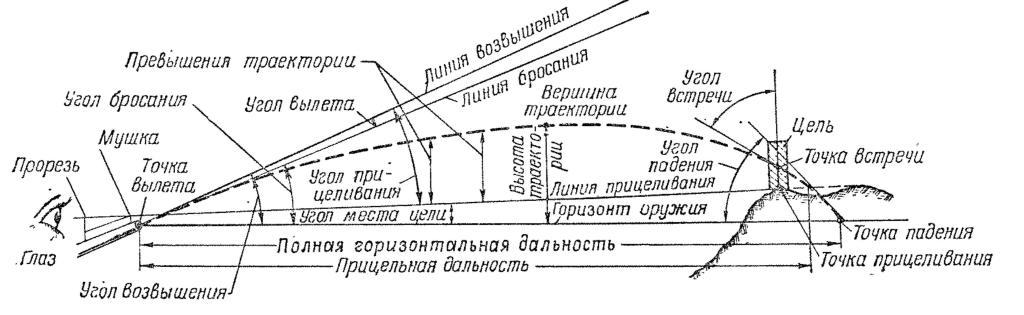

Рис. 11. Элементы траектории

Рис. 11. Элементы траектории


Прямая линия, являющаяся продолжением оси канала ствола наведенного оружия, называется линией возвышения.

Вертикальная плоскость, проходящая через линию возвышения, называется плоскостью стрельбы.

Угол, заключенный между линией возвышения и горизонтом оружия, называется углом возвышения (φ).

Если этот угол отрицательный, то он называется углом склонения (снижения).

Прямая линия являющаяся продолжением оси канала ствола в момент вылета пули, называется линией бросания.

Угол, заключенный между линией бросания и горизонтом оружия, называется углом бросания (0О).

Угол, заключенный между линией возвышения и линией бросания, называется углом вылета (у).

Точка пересечения траектории с горизонтом оружия называется точкой падения.

Угол, заключенный между касательной к траектории в точке падения и горизонтом оружия, называется углом падения (Ос).

Расстояние от точки вылета до точки падения называется полной горизонтальной дальностью (X).

Скорость пули (гранаты) в точке падения называется окончательной скоростью (vc).

Время движения пули (гранаты) от точки вылета до точки падения называется полным временем полета (Г).

Наивысшая точка траектории называется вершиной траектории.

Кратчайшее расстояние от вершины траектории до горизонта оружия называется высотой траектории (У).

Часть траектории от точки вылета до вершины называется восходящей ветвью; часть траектории от вершины до точки падения называется нисходящей ветвью траектории.

Точка на цели или вне ее, в которую наводится оружие, называется точкой прицеливания (наводки).

Прямая линия, проходящая от глаза стрелка через середину прорези прицела (на уровне с ее краями) и вершину мушки в точку прицеливания, называется линией прицеливания.

Угол, заключенный между линией возвышения и линией прицеливания, называется углом прицеливания (а).

Угол, заключенный между линией прицеливания и горизонтом оружия, называется углом места цели (ε). Угол места цели считается положительным (+), когда цель выше горизонта оружия, и отрицательным (—), когда цель ниже горизонта оружия. Угол места цели может быть определен с помощью приборов или по формуле тысячной:

где ε угол места цели в тысячных;

В — превышение цели над горизонтом оружия в метрах;

Д — дальность стрельбы в метрах.

Расстояние от точки вылета до пересечения траектории с линией прицеливания называется прицельной дальностью (Дп).

Кратчайшее расстояние от любой точки траектории до линии прицеливания называется превышением траектории над линией прицеливания.

Прямая, соединяющая точку вылета с целью, называется линией цели. Расстояние от точки вылета до цели, по линии цели называется наклонной дальностью. При стрельбе прямой наводкой линия цели практически совпадает с линией прицеливания, а наклонная дальность — q прицельной дальностью.

Точка пересечения траектории с поверхностью цели (земли, преграды) называется точкой встречи.

Угол, заключенный между касательной к траектории и касательной к поверхности цели (земли, преграды) в точке встречи, называется углом встречи (μ). За угол встречи принимается меньший из смежных углов, измеряемый от 0 до 90°.

37. Траектория пули в воздухе имеет следующие свойства:

— нисходящая ветвь короче и круче восходящей;

— угол падения больше угла бросания;

— окончательная скорость пули меньше начальной;

— наименьшая скорость полета пули при стрельбе под большими углами бросания — на нисходящей ветви траектории, а при стрельбе под небольшими углами бросания — в точке падения;

— время движения пули по восходящей ветви траектории меньше, чем по нисходящей;

— траектория вращающейся пули вследствие понижения пули под действием силы тяжести и деривации представляет собой линию двоякой кривизны.

38. Траекторию гранаты в воздухе можно разделить на два участка (рис. 12): активный — полет гранаты под действием реактивной силы (от точки вылета до точки, где действие реактивной силы прекращается) и пассивный полет гранаты по инерции. Форма траектории гранаты примерно такая же, как и у пули.

Рис. 12. Траектория гранаты (вид сбоку)

Рис. 12. Траектория гранаты (вид сбоку)
