15-мм Сигнальный патрон и приспособление для его отстрела


Устройство 15-мм сигнального патрона

Сигнальный патрон 1 (рис. 17) состоит из мортирки 3, сигнальной звездки 4, вышибного патрона 5 и дополнительных деталей: пыжа 2 и предохранительного колпачка 6.

Рис. 15-мм сигнальный патрон и его составные части:

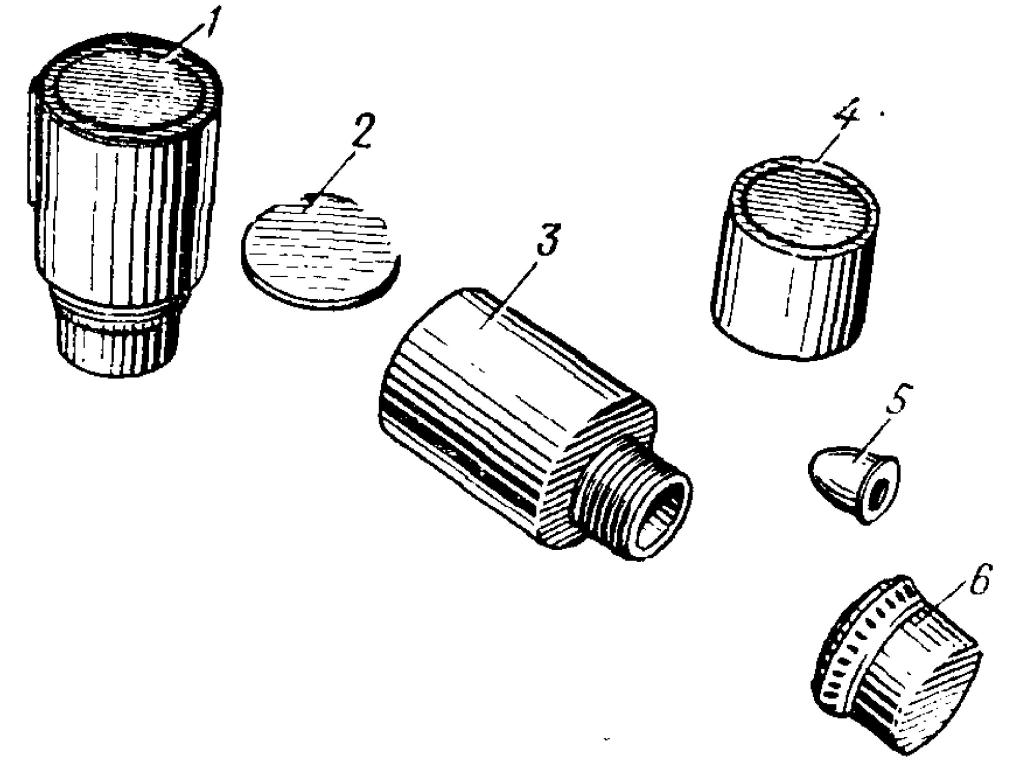

Рис. 17. 15-мм сигнальный патрон и его составные части:

1 - сигнальный патрон; 2 - пыж; 3 - мортирка; 4 - сигнальная звездка; 5 - вышибной патрон; 6 - предохранительный колпачок


Мортирка 3 (рис. 17 и 18) служит для размещения сигнальной звездки 4 и вышибного патрона 5. Она предохраняет звездку от механических воздействий и влаги и направляет ее полет при выстреле. На нижней части мортирки имеется резьба, на которую при заряжании навинчивается приспособление для отстрела патронов.

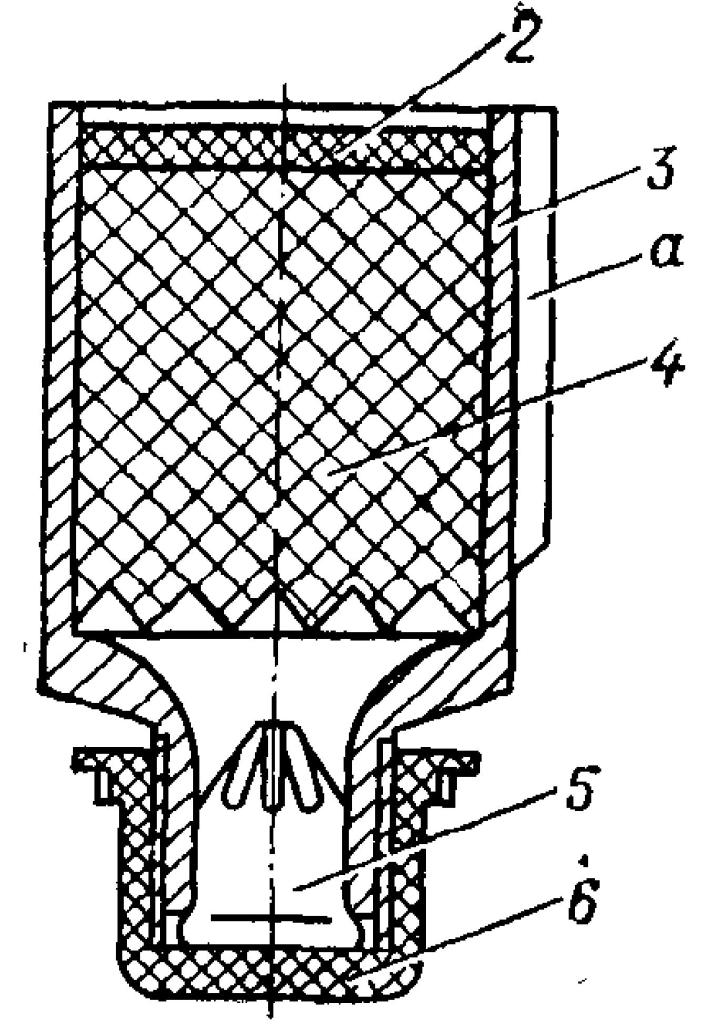

Рис. 18. 15-мм сигнальный патрон (разрез):

Рис. 18. 15-мм сигнальный патрон (разрез):

2 - пыж; 3 - мортирка; 4 - сигнальная звездка; 5 - вышибиой патрон; 6 – предохранительный колпачок; а - опознавательный выступ


Сигнальная звездка 4 представляет собой цилиндрик, спрессованный из специального пиротехнического состава, при горении которого образуется цветное пламя. Патроны снаряжаются звездками, дающими при своем горении пламя красного, зеленого или желтого цвета.

Вышибной патрон 5 предназначен для сообщения сигнальной звездке поступательного движения и для ее воспламенения. Он состоит из гильзы, внутри которой находится вышибной заряд из пороха и ударный состав.

Пыж 2 исключает выпадание сигнальной звездки из мортирки и предохраняет ее от влаги.

Предохранительный колпачок 6 предохраняет вышибной патрон от случайных ударов и наколов при обращении с ним.


Опознавательные знаки 15-мм сигнальных патронов

Патроны имеют специальные опознавательные знаки для определения их назначения в дневное и ночное время (рис. 19).

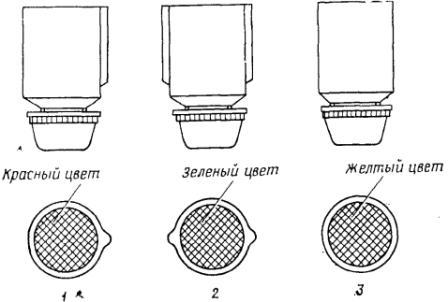

Рис. 19. Опознавательные знаки 15-мм сигнальных патронов:

Рис. 19. Опознавательные знаки 15-мм сигнальных патронов:

1 - красного огня; 2 - зеленого огня; 3 - желтого огня


Для распознавания патронов в дневное время пыж окрашен в цвет, соответствующий цвету сигнала (у патронов красного огня - в красный, у патронов зеленого огня - в зеленый, у патронов желтого огня - в желтый цвет).

Для распознавания патронов в ночное время на ощупь на мортирках патронов красного и зеленого огней имеются опознавательные выступы. У патронов красного огня имеется один выступ, у патронов зеленого огня два выступа. У патронов желтого огня мортирка выступов не имеет.

В войсках 15-мм сигнальные патроны могут встретиться с окрашенной в цвет огня мортиркой.


Меры безопасности и предосторожности при обращении с 15-мм сигнальными патронами

При обращении с 15-мм сигнальными патронами необходимо соблюдать следующие меры безопасности и предосторожности.

1. Хранение и транспортировка патронов без предохранительных колпачков не разрешается, так как при случайном ударе или наколе вышибного патрона возможен самопроизвольный выстрел, что может привести к ожогу людей или к пожару.

2. Патроны с помятыми мортирками, с трещинами на мортирке и на вышибном патроне применять запрещается; такие патроны должны быть изъяты 'из обращения и уничтожены; разряжать 15-мм сигнальные патроны запрещается.


Устройство приспособления для отстрела 15-мм сигнальных патронов

Приспособление 1 (рис. 20) состоит из корпуса 2, ударника 3, кнопки 4, толкателя 5, пружины 6, держателя 7 и колпачка 8.

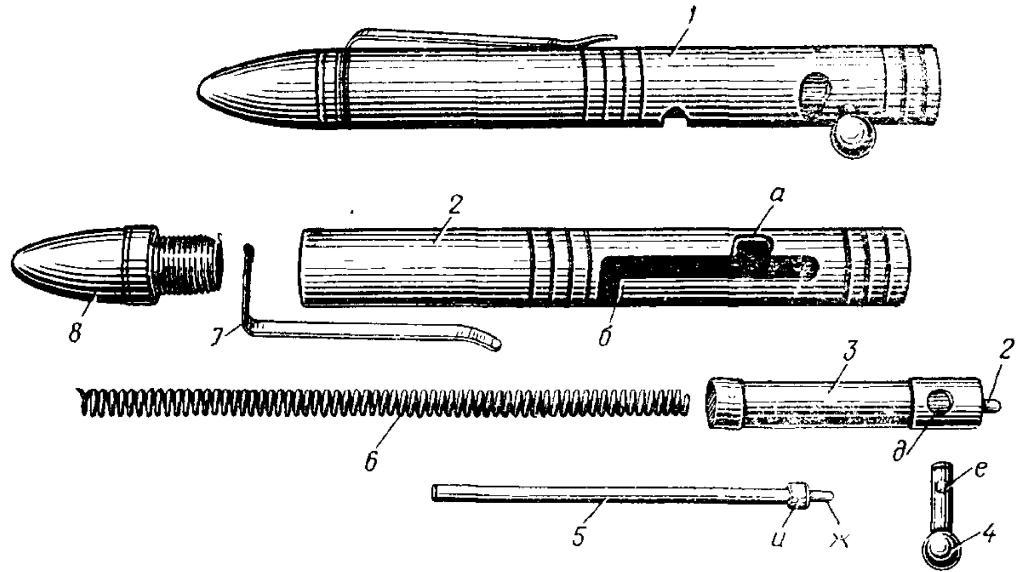

Рис. 20. Приспособление для отстрела 15-мм сигнальных патронов и его основные части:

Рис. 20. Приспособление для отстрела 15-мм сигнальных патронов и его основные части:

1 - приспособление; 2 - корпус; 3 - ударник; 4 - кнопка; 5 - толкатель; 6 - пружина; 7 - держатель; 8 - колпачок;

а — предохранительный вырез; б - боевой вырез; г - боек; д - отверстие для стержня кнопки;

е - отверстие для соска толкателя; ж - сосок толкателя; и - буртик


Корпус 2 (рис. 20 и 21) служит основанием для сборки всех деталей приспособления в одно целое и для крепления сигнального патрона. Он имеет канал для размещения ударника 3, толкателя 5 и пружины 6 и продольную прорезь с двумя поперечными вырезами: передним - предохранительным а ,и задним - боевым б.

Продольная прорезь предназначена для направления движения кнопки 4 при постановке приспособления на боевой взвод и при выстреле.

Предохранительный вырез а служит для постановки приспособления на предохранитель. Боевой вырез б предназначен для постановки приспособления на боевой взвод.


Приемы отстрела 15-мм сигнальных патронов

Отстреливать патроны для подачи сигналов можно из различных положений: стоя, лежа, с колена. Подготовку к отстрелу и отстрел производить под руководством и по командам командира.

При подготовке к отстрелу в первую очередь надо проверить, соответствует ли цвет огня взятого патрона цвету установленного сигнала. В ночное время проверку производить по выпуклым опознавательным знакам, а в дневное время - по окраске лыжа.

Для заряжания сигнальный патрон надо взять в левую руку, правой рукой свинтить предохранительный колпачок. В правую руку взять приспособление и поставить его на предохранитель. Для постановки на предохранитель завести кнопку в предохранительный вырез. После этого приспособление навинтить на патрон до отказа и поставить на боевой взвод. Для постановки на боевой взвод большим и указательным шальцами левой руки завести кнопку в боевой вырез.

Примечание. Постановку приспособления на боевой взвод производить большим пальцем правой руки.

При заряжании приспособления соблюдать следующие меры предосторожности:

сигнальный патрон держать за боковые стенки, не закрывая рукой верхнего среза патрона;

приспособление удерживать на уровне груди верхней частью вверх и вперед от стреляющего и в сторону от людей и техники;

при постановке на боевой взвод кнопку удерживать прочно, не выпуская ее из пальцев, так как при срыве кнопки возможен самопроизвольный выстрел.

Запрещается направлять заряженное приспособление на людей, животных, технику и т. д. Горящая звездка при попадании в человека может его ранить, а при попадании в строение, машину и т. д. - вызвать пожар.

Для производства выстрела поднять приспособление выше головы и, крепко удерживая его под углом 85 - 90° к горизонту, нажать большим пальцем правой руки на кнопку влево и вывести ее из боевого выреза, не допуская при этом торможения кнопки (рис. 22 и 23).

Рис. 22. Положение приспособления в руке при отстреле 15-мм сигнальных патронов Рис. 23. Отстрел 15-мм сигнальных патронов из положения стоя

Рис. 22. Положение приспособления в руке при отстреле 15-мм сигнальных патронов

Рис. 23. Отстрел 15-мм сигнальных патронов из положения стоя


Убедившись, что выстрел произошел, разрядить приспособление. Для разряжания опустить руку с приспособлением, поставить его на предохранитель и, удерживая мортирку левой рукой, свинтить с нее приспособление, а затем спустить подвижные части в крайнее переднее положение.

Если приспособление заряжено и взведено, но поступила команда «Стой, прекратить отстрел», необходимо, крепко удерживая кнопку левой рукой, поставить приспособление на предохранитель и свинтить его с патрона. После этого спустить подвижные части в крайнее переднее положение и навинтить на патрон предохранительный колпачок. Учитывая это, стреляющему необходимо иметь в запасе предохранительный колпачок,

При отстреле происходит следующее взаимодействие частей приспособления и патрона.

Положение частей до заряжания. Подвижные части находятся в крайнем переднем положении, ударник упирается в перегородку корпуса, боек выступает из отверстия в перегородке, сжатие пружины - наименьшее.

Положение частей при выстреле. При нажатии на кнопку она выходит из боевого выреза и поворачивает ударник так, что боек оказывается против отверстия в перегородке корпуса. Пружина, разжимаясь, давит на буртик толкателя. Усилие от толкателя передается кнопке, а от кнопки - ударнику. Ударник, продвигаясь вперед, ударяет бойком по вышибному патрону и воспламеняет ударный состав, который в свою очередь воспламеняет вышибной заряд. Вы-шибной заряд зажигает сигнальную звездку и выбрасывает ее из мортирки. Горящая сигнальная звездка поднимается на высоту 60 - 70 м, давая сигнал красного, зеленого или желтого огня.


Нарушение нормальной работы приспособления для отстрела 15-мм сигнальных патронов

15-мм сигнальные патроны и приспособление для их отстрела при правильном обращении, внимательном уходе и сбережении являются надежным и безотказным сигнальным средством. Однако при длительной эксплуатации приспособления вследствие неизбежного износа, а также при загрязнении механизма приспособления при стрельбе могут возникнуть задержки.

Для обеспечения нормальной работы приспособления и патронов необходимо:

соблюдать правила хранения и осмотра приспособления и патронов, правила разборки, чистки и смазки приспособления;

перед заряжанием осматривать патроны; сигнальные патроны с деформированными мортирками, с трещинами на мортирках, с налетом зелени и с трещинами на вышибном патроне, с забитой или загрязненной резьбой для стрельбы не применять;

следить, чтобы подвижные части приспособления были смазаны ружейной смазкой;

оберегать приспособление от засорения песком, пылью и т. д.

Если при отстреле произойдет задержка, то приспособление перезарядить и повторить отстрел, При повторении задержек выяснить причину и устранить задержки, как указано в табл. 5.

Таблица 5

Задержка

Причина задержки

Способ устранения

Осечка

Приспособление не полностью навинчено на сигнальный патрон

Неисправен сигнальный патрон

Слабый накол вышибного патрона вследствие загрязнения механизма приспособления

Довернуть приспособление до отказа

Заменить патрон

Прочистить и смазать подвижные части приспособления

Приспособление туго навинчивается на патрон

Неисправна резьба патрона

Загрязнена резьба патрона или приспособления

Неисправна резьба приспособления

Заменить патрон

Прочистить резьбу

Отправить приспособление в мастерскую для ремонта
