Выверка прицельных приспособлений гранатомёта


45. Гранатомет, находящийся в подразделении, должен иметь исправные и проверенные прицельные приспособления.

Выверка прицельных приспособлений гранатомета производится:

— при поступлении гранатомета в подразделение;

— перед первой стрельбой и затем после каждых 3—5 стрельб;

— после ремонта гранатомета;

— при обнаружении во время стрельбы значительных отклонений гранат от точки прицеливания.

В боевой обстановке выверка прицельных приспособлений выполняется периодически при каждой возможности.

Выверкой прицельных приспособлений гранатомета руководит командир взвода.

46. Выверка прицела ПГОК-9 и прицела ПГН-9 может производиться по выверочной мишени (рис. 35) или по удаленной точке, а механического прицела — по выверочной мишени.

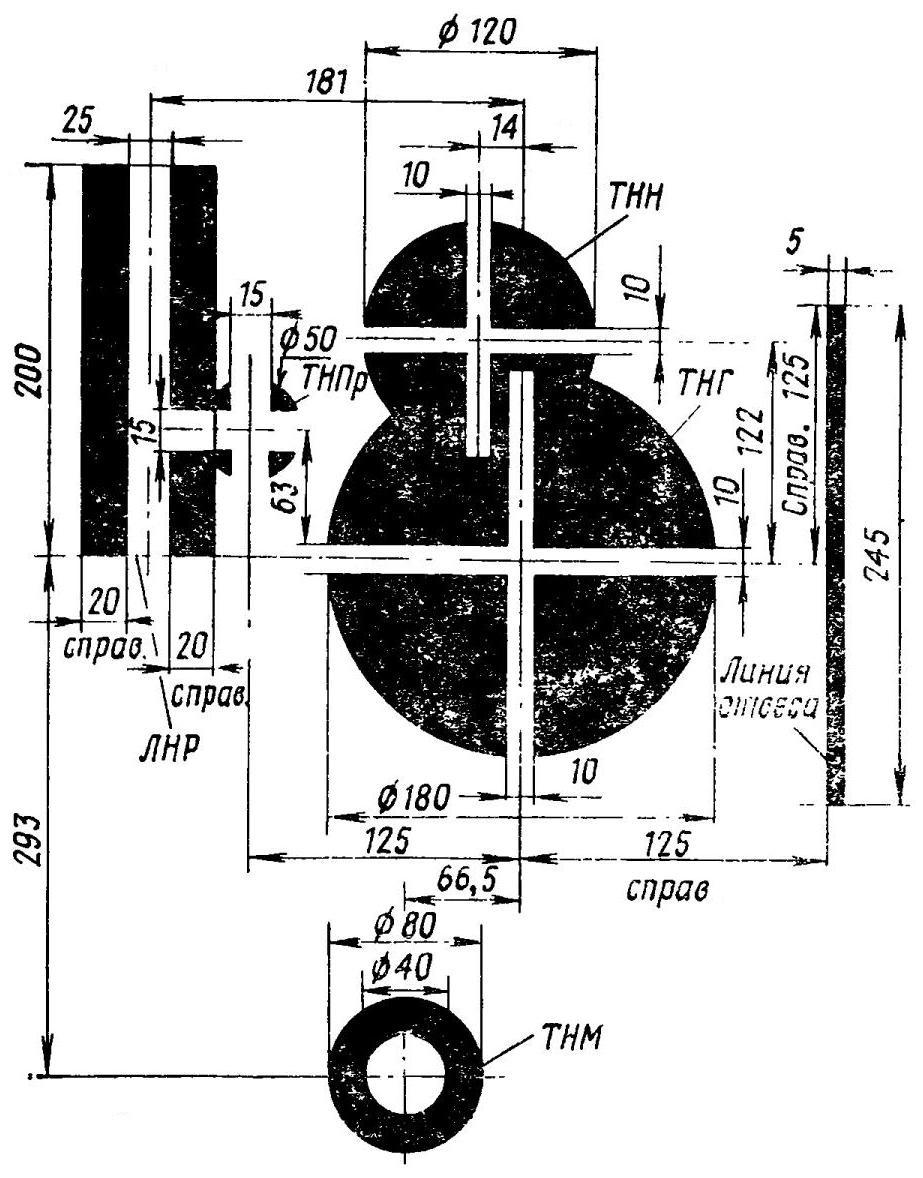

Рис. 35. Выверочная мишень:

Рис. 35. Выверочная мишень:

ТНГ — точка наводки гранатомета; ТНПр — точка наводки прицела прямой наводки; ЛНР — линия наводки прицела раздельной паводки;

ТНН — точка наводки ночного прицела; ТНМ — точка наводки механическою прицела


Для подготовки гранатомета к выверке прицельных приспособлений необходимо:

— установить гранатомет в боевом положении на ровной горизонтальной площадке;

— закрепить в рисках дульного среза ствола гранатомета перекрестие из тонких ниток;

— открыть затвор, вставить в кольцевую проточку казенной части ствола диоптр-пробник и закрыть затвор;

— установить механизмы температурных поправок прицелов на нуль;

— установить на контрольную площадку ствола проверенный квадрант и придать стволу горизонтальное положение;

— установить механизм углов прицеливания в нулевое положение;

— установить пузырьки поперечного и бокового уровней в среднее положение.

Деления шкал бокового уровня «О» и «30» должны совпадать с рисками, нанесенными на индексах. Если деление «0» не совпало с риской на индексе, необходимо отвинтить на один оборот три винта на торце маховичка, совместить «0» шкалы с риской на индексе и завинтить винты; если деление «30» не совпало с риской на индексе, необходимо отвинтить на один оборот два винта индекса, совместить индекс до совпадения его с делением «30» и завинтить винты.

47. Для выверки прицельных приспособлений по выверочной мишени необходимо:

— установить выверочную мишень впереди гранатомета на расстоянии 50 м перпендикулярно к плоскости визирования;

— проверить с помощью отвеса вертикальность линии отвеса, имеющейся на мишени;

— визируя через отверстие диоптра-пробника, с помощью механизмов наведения совместить перекрестие ствола с перекрестием точки наводки гранатомета (ТНГ) на выверочной мишени;

при выверке прицела прямой наводки надо установить в поле зрения сетку «КУМ» и проверить нулевую линию прицеливания, т. е. совпадает ли знак «+» на сетке прицела с перекрестием точки наводки прицела (ТНПр) на мишени; в случае несовпадения, вращая выверочные винты по высоте и боковому направлению, совместить знак «+» сетки прицела с перекрестием точки наводки прицела на мишени (ТНПр);

— установить в поле зрения сетку «ОСК» и проверить совпадение знака «+» на сетке прицела с перекрестием точки наводки прицела (ТНПр) на мишени, несовпадение допускается не более 0-01 в любом направлении. Если несовпадение превышает 0-01, то необходимо прицел отправить в ремонт в артиллерийскую ремонтную мастерскую;

проверить прицел раздельной наводки: вращая маховичок угломера, совместить вертикальную нить перекрестия визира с линией наводки прицела раздельной наводки на мишени «ЛНР», при этом на шкале угломера должна быть установка «0», а на шкале кольца — «30».

Если деление «0» не совпало с риской на индексе, необходимо вывинтить на один оборот гайку, совместить «0» шкалы с риской на индексе и завинтить гайку; если деление «30» шкалы не совпало с риской на индексе, необходимо вывинтить на один оборот два винта, совместить шкалу деления «30» с риской на индексе и завинтить винты;

проверить механический прицел: установить хомутик прицельной планки на деление «4» и убедиться, не выходит ли линия прицеливания из белого круга точки наводки механического прицела (ТНМ) на мишени; если линия прицеливания выходит за пределы белого круга ТНМ, отрегулировать мушку по вертикали (ввинчивая или вывинчивая ее) и по горизонтали (перемещая вкладыш); получив удовлетворительный результат, вкладыш закернить.

В процессе проверки прицельных приспособлений по выверочнрй мишени периодически проверять правильность наводки и установки гранатомета.

48. Выверку оптического прицела ПГОК-9 по удаленной точке производить в следующем порядке:

— подготовить гранатомет к выверке прицела, как указано в ст. 46;

— визируя через отверстие диоптра-пробника, навести перекрестие ствола гранатомета в точку, удаленную не менее чем на 800 м от гранатомета;

— проверить нулевую линию прицеливания прицела прямой наводки, знаки «+» на сетке «КУМ» и сетке «ОСК» должны совпадать с точкой наводки ствола гранатомета. Несовпадение сетки «ОСК» с точкой наводки допускается не более 0-01 в любом направлении, несовпадение сетки «КУМ» не допускается;

— вертикальная нить визира прицела раздельной наводки должна совпадать с точкой наводки ствола гранатомета.

При несовпадении знака «+» прицела прямой наводки и вертикальной нити прицела раздельной наводки с удаленной точкой совмещение производить так же, как и при выверке прицелов по выверочной мишени.

49. Выверка прицела ПГН-9 производится в таком же порядке, как и прицела прямой наводки ПГОК-Э, кроме того, дополнительно необходимо:

— установить рукоятку переключения светофильтров в положение «К»;

— не открывая крышки-диафрагмы, включить питание прицела и, наблюдая в окуляр, установить нормальную яркость прицельной шкалы;

— установить наименьшее отверстие диафрагмы, при котором наводчику обеспечивается достаточная видимость точки наводки;

— при выверке прицела по выверочной мишени знак «+» на сетке прицела должен совпадать с перекрестием точки наводки ночного прицела (ТНН) на выверочной мишени, в случае несовпадения совместить выверочными винтами;

— при выверке прицела по удаленной точке руководствоваться ст. 48 (для прицела прямой наводки).

Необходимо помнить, что яркий дневной свет может вывести электронно-оптический преобразователь из строя.

После выверки прицельных приспособлений маховичок механизма температурных поправок устанавливается в положение, соответствующее температуре, при которой будет вестись стрельба.
