Правила стрельбы из гранатомёта


82. Для успешного выполнения огневых задач в бою необходимо:

— знать основные данные и уязвимые места танков, самоходно-артиллерийских установок, пусковых установок ПТ.УР на БТР противника и других целей;

— непрерывно наблюдать за полем боя и своевременно обнаруживать цели;

— быстро и правильно готовить исходные данные для стрельбы;

— умело вести огонь по всевозможным целям в любых условиях обстановки как днем, так и ночью;

— наблюдать за результатами огня и умело его корректировать;

— следить за расходом выстрелов в бою и принимать меры к своевременному их пополнению.


Наблюдение в бою и целеуказание

83. Наблюдение в бою ведется в целях своевременного обнаружения расположения и действий противника и, в частности, танков, самоходно-артиллерийских установок, установок ПТУР на бронетранспортерах и других бронецелей, а также живой силы и огневых средств противника; кроме того, расчету в бою необходимо наблюдать за сигналами (знаками) командира взвода и за результатами своего огня.

Расчет ведет наблюдение за полем боя невооруженным глазом, кроме того, командир гранатомета ведет наблюдение с помощью бинокля, а наводчик — в оптический прицел. Бинокль и оптический прицел используются для более тщательного изучения отдельных участков местности или местных предметов; при этом надо принимать меры к тому, чтобы блеском стекол не обнаруживать место своего расположения (на прицеле применяется бленда).

Особое внимание при наблюдении надо обращать на скрытые подступы со стороны противника и танкоопасные направления. Местность осматривается справа налево от ближних предметов к дальним.

При наблюдении не упускать из виду признаков и явлений, которые могут помочь обнаружить противника, например: выстрелы, блеск, пыль, шум моторов, лязг гусениц, изменения в положении и форме местных предметов и т. п.

Ночью места расположения и действия противника могут быть установлены по звукам и источникам света. Поэтому ночью необходимо внимательно прислушиваться ко всякого рода звукам. Если в нужном направлении местность освещена каким-либо источником, быстро осмотреть освещенный участок.

84. О замеченных целях надо немедленно устно доложить командиру гранатомета и правильно указать их расположение.

Доклад должен быть кратким, ясным и точным, например: «Прямо — танк, 900» или «Ориентир первый, влево 40, бронетранспортер в окопе, 700».


Выбор цели

85. Огнем из гранатомета кумулятивными гранатами поражаются бронированные цели: танки, самоходно-артиллерийские установки, ПТУР на бронетранспортерах и т. п. Осколочными гранатами поражаются живая сила и огневые средства противника, расположенные открыто или в укрытиях легкого типа.

В отдельных случаях при отсутствии бронированных целей кумулятивными гранатами могут поражаться живая сила и огневые средства противника, находящиеся в деревоземляных, кирпичных и железобетонных сооружениях.

Цели на поле боя могут быть неподвижные (появляющиеся) и движущиеся.

86. Цель выбирается и указывается расчету в бою, как правило, командиром гранатомета. Поэтому расчет должен внимательно слушать и точно выполнять все команды.

Из нескольких одновременно обнаруженных целей нужно выбирать наиболее важную, угрожающую подразделению, с которым взаимодействует расчет. При появлении одинаковых по значению целей выбирать наиболее близкую.


Определение расстояний

87. Расстояния до целей могут определяться (измеряться) глазомерно, по дальномерной шкале оптического прицела и по формуле «тысячной».

Знание дальностей до местных предметов (ориентиров) облегчает определение расстояний до целей. Поэтому, если обстановка позволяет, расстояния до местных предметов (ориентиров) следует определять более точным способом.

88. Глазомерное определение расстояний производится по отрезкам местности, хорошо запечатлевшимся в зрительной памяти, по степени видимости и кажущейся величине целей (предметов), а также путем сочетания обоих способов.

При определении расстояний по отрезкам местности необходимо какое-либо привычное расстояние, которое отложилось в зрительной памяти, например отрезок в 200 м, мысленно откладывать от себя до предмета (цели). При этом следует учитывать, что с увеличением расстояния кажущаяся величина отрезка постепенно сокращается.

При определении расстояний по степени видимости и кажущейся величине целей (предметов) необходимо видимую величину цели сравнить с запечатлевшимися в памяти видимыми размерами данной цели на определенных удалениях.

Если цель обнаружена вблизи местного предмета (ориентира), расстояние до которого известно, то при определении расстояния до цели необходимо учитывать ее удаление от местного предмета (ориентира).

Ночью расстояния до освещенных целей определяются так же, как и днем. Для определения расстояний до целей по вспышкам и звукам выстрелов необходимо промежуток времени в секундах от момента появления вспышки до момента восприятия звука умножить на 340 (340 м/с скорость распространения звука в воздухе).

89. Для определения расстояний по дальномерной шкале сетки «КУМ» оптического прицела необходимо навести шкалу на цель так, чтобы цель располагалась между сплошной горизонтальной и наклонной пунктирной линиями (рис. 47, а). Штрих шкалы, расположенный над целью, указывает расстояние до цели, имеющей высоту 2,7 м. Если цель имеет высоту, меныПую (большую) 2,7 м, то необходимо из расстояния, определенного по шкале, вычесть (прибавить) поправку, равную произведению числа десятых метра разницы в высоте цели на постоянное число 4 и на цифру шкалы, расположенную над целью.

Пример. Определить расстояние до тяжелого танка противника, имеющего высоту 3,2 м, если танк своей верхней частью касается пунктирной линии дальномерной шкалы, обозначенной цифрой 10.

Решение. Разница в высоте цели равна 0,5 м, или 5 десятым метра (3,2—2,7 м); поправка равна 200 м (5 десятых метра x4x10); расстояние до цели равно 1200 м (1000 + 200 м).

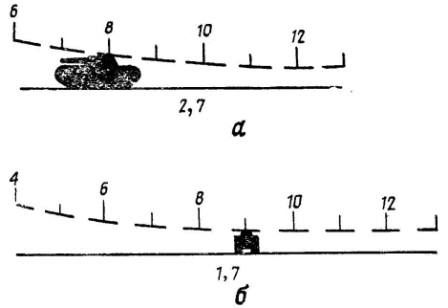

Рис. 47. Примеры определения расстояния по дальномерной шкале:

Рис. 47. Примеры определения расстояния по дальномерной шкале:

а — по дальномерной шкале сетки «КУМ» (расстояние до цели 800 м); б — по дальномерной шкале сетки «ОСК» (расстояние до цели 900 м)


90. Дальномерная шкала сетки «ОСК» оптического придела рассчитана на высоту цели 1,7м. Для определения расстояния необходимо навести шкалу на цель так, чтобы цель располагалась между сплошной горизонтальной и наклонной пунктирной линиями (рис. 47, б). Штрих шкалы, расположенный над целью, указывает расстояние до цели.

Расстояние до цели по дальномерной шкале сетки прицела можно определить лишь тогда, когда цель по высоте видна полностью. Если цель по высоте видна не полностью, то определение расстояний по этой шкале может привести к грубым ошибкам (дальности при этом будут завышенные) .

91. Для определения расстояний по формуле «тысячной» необходимо знать ширину или высоту цели (предмета) и измерить угловую величину цели (предмета), после чего по формуле вычислить расстояние.

Пример. Танк противника шириной 3,5 м виден под углом 0-05. Определить расстояние до танка.

Решение. Определяем по формуле «тысячной».


Выбор прицела, прицельной марки и точки прицеливания

92. При выборе прицела, точки прицеливания и при определении поправки направления на боковой ветер и движение цели необходимо знать:

— отклонение температуры окружающего воздуха (выстрела) от табличной ( + 15° С) вызывает изменение дальности полета (высоты падения) гранаты, увеличивая ее при стрельбе в летних условиях и уменьшая зимой; поэтому перед стрельбой командир гранатомета должен указать наводчику установку шкалы температурных поправок прицела: «0» — для интервала температур от +10 до —10° С; «+» — для температур свыше +10° С; «—» — для температур ниже —10° С;

— при встречном ветре, а также при наземном атмосферном давлении больше 750 мм дальность полета (высота падения) гранаты уменьшается, а при попутном ветре и при давлении меньше 750 мм — увеличивается;

— боковой ветер отклоняет кумулятивную гранату в ту сторону, откуда дует ветер, а осколочную гранату — в ту сторону, куда дует ветер;

— чем больше дальность до цели (время полета гранаты), а также скорость движения дели, тем больше должна быть величина упреждения; величина упреждения зависит также от направления движения дели.

Пользуясь таблицами стрельб (приложения 3, 4), можно уяснить влияние перечисленных факторов на выбор прицела, точки прицеливания и величину поправки направления на боковой ветер и движение цели.

93. Для стрельбы по неподвижным целям исходный прицел назначается соответственно определенному расстоянию до цели с округлением до 100 м.

В качестве исходной используется центральная прицельная марка соответствующего прицела, если не вводится поправка направления. Если необходимо ввести поправку направления на боковой ветер и эта поправка учитывается в делениях шкалы боковых поправок, то в качестве исходной используется определенная боковая прицельная марка.

Исходная точка прицеливания выбирается в середине цели.

При стрельбе кумулятивной гранатой необходимо учитывать поправку на отклонение температуры воздуха (выстрела) от номинальной,пользуясь таблицей стрельбы (приложение 3), и учесть эту поправку при выборе точки прицеливания по высоте.

При стрельбе осколочной гранатой прямой наводкой поправка на отклонение температуры воздуха от номинальной незначительна и может не учитываться.

Если необходимо ввести поправку направления на действие бокового ветра и эта поправка учитывается в фигурах цели, то надо, используя для наводки центральную прицельную марку, вынести точку прицеливания по боковому направлению.

94. Боковой ветер оказывает значительное влияние на полет гранаты. Отклонение кумулятивной гранаты в сторону, откуда дует ветер, объясняется тем, что боковой ветер во время работы реактивного двигателя, действуя на стабилизатор гранаты, поворачивает ее головную часть на ветер и под действием реактивной силы, направленной вдоль оси, граната отклоняется от плоскости стрельбы в ту сторону, откуда дует ветер (рис. 48,а). Осколочная граната, не имея реактивного двигателя, отклоняется в сторону, куда дует ветер (рис. 48, б).

95. Направление и скорость ветра могут быть определены глазомерно — по личному ощущению и по наблюдению за действием ветра на легкие предметы: нитку, платок, дым, траву, ветви деревьев и т. п., как указано в табл. 1.

96. Поправки направления на боковой ветер учитывать, руководствуясь табл. 2, рассчитанной для сильного ветра, дующего со скоростью 10 м/с под углом 90° к плоскости стрельбы.

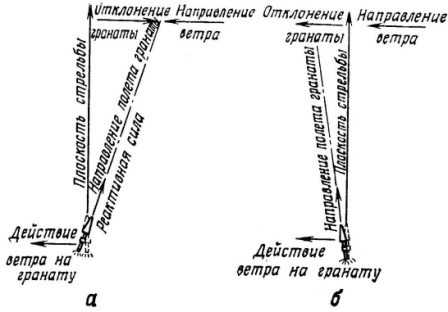

Рис. 48. Влияние бокового ветра на полет гранат: а — кумулятивной гранаты; б — осколочной гранаты

Рис. 48. Влияние бокового ветра на полет гранат: а — кумулятивной гранаты; б — осколочной гранаты


Из таблицы видно, что округленно поправку направления на сильный боковой ветер, дующий под углом 90° к плоскости стрельбы, можно принять равной:

а) При стрельбе кумулятивной гранатой:

— 1 делению шкалы боковых поправок при стрельбе на дальности от 500 до 1000 м и 0,5 деления — при стрельбе на 400, 1100 и 1200 м;

— 1 фигуре лобовой проекции танка при стрельбе на дальности от 500 до 1200 м и 0,5 фигуры — при стрельбе на 400 м;

— 0,5 фигуры боковой проекции танка при стрельбе от 500 до 1200 м.


Таблица 1

Предметы Слабый ветер (2—3 м/с) Умеренный ветер (4-6 м/с) Сильный ветер (8-12 М/с)
Нитка Отклоняется незначительно Отклоняется сильно Держится горизонтально
Платок Колышется и слегка развевается Развевается Рвется из рук
Дым из трубы Незначительно отклоняется Отклоняется и тянется Резко отклоняется и разрывается
Трава Колышется Наклоняется к земле Стелется по земле
Ветви деревьев Колеблются ветви и листья Отклоняются тонкие ветви и сильно колышутся листья Отклоняются большие ветви

Таблица 2

Дальность стрельбы м

Для стрельбы кумулятивной гранатой

Для стрельбы осколочной гранатой прямой наводкой

Табличные поправки

Поправки (округлено)

Табличные поправки

Поправки (округлено)

в тысячных

в метрах

в делениях шкалы боковых поправок (цена деления 5 тясячных)

в фигурах танка

в тысячных

в метрах

В делениях шкалы боковых поправок (цена деления 5 тясячных)

лобовой проекции (ширина танка 3,6 м)

боковой проекции (длинна танка 6,9 м)

1

2

3

4

5

6

7

8

9

300

0,4

0,12

-

-

-

1,0

0,3

-

400

2,7

1,08

0,5

0,5

-

1,0

0,4

-

500

4,5

2,25

1

1

0,5

1,0

0,5

-

600

5,8

3,48

1

1

0,5

2,0

1,2

0,5

700

6,0

4,2

1

1

0,5

2,0

1,4

0,5

800

5,8

4,64

1

1

0,5

3,0

2,4

0,5

900

5,0

4,5

1

1

0,5

3,0

2,7

0,5

1000

4,1

4,1

1

1

0,5

3,0

3,0

0,5

1100

3,1

3,41

0,5

1

0,5

4,0

4,4

1

1200

1,9

2,28

0,5

1

0,5

4,0

4,8

1

1300

0,6

0,78

-

-

-

4,0

5,2

1


б) При стрельбе осколочной гранатой прямой наводкой:

— 0,5 деления шкалы боковых поправок при стрельбе на дальности от 600 до 1000 м и 1 делению — при стрельбе на дальности от 1100 до 1300 м; поправка направления может также учитываться выносом точки прицеливания в фигурах цели.

При косом ветре поправку уменьшают в два раза; при скорости ветра меньше (больше) 10 м/с величина боковой поправки пропорционально уменьшается (увеличивается).

Поправку направления на боковой ветер учитывают доворотом гранатомета:

— при стрельбе кумулятивной гранатой в сторону, куда дует ветер;

— при стрельбе осколочной гранатой в сторону, откуда дует ветер.

Пример 1. Стрельба ведется кумулятивной гранатой по неподвижному танку на дальность 900 м. Температура воздуха —20° С. Ветер боковой, дует справа со скоростью 10 м/с.

Решение. Маховичок шкалы температурных поправок ставится на температурную установку «—». Командир гранатомета командует (рис. 49, а): «Кумулятивной, прямо танк, 9, влево фигура (или справа первая марка) — огонь!»

По этой команде наводчик устанавливает сетку шкалы «КУМ» и выносит центральную прицельную марку влево на одну фигуру (или производит прицеливание первым штрихом справа от центральной прицельной марки).

Пример 2. Стрельба ведется осколочной гранатой по реактивной установке на дальность 1200 м. Температура воздуха —20“ С. Ветер боковой, дует справа со скоростью 10 м/с.

Решение. Маховичок шкалы температурных поправок ставится на температурную установку «—». Командир гранатомета командует (рис. 49, б): «Осколочной, ориентир первый, вправо 40, реактивная установка, 12, слева первая марка (или вправо фигура) — огонь!»

По этой команде наводчик устанавливает сетку шкалы «ОСК» и производит прицеливание первым штрихом слева от центральной прицельной марки (или выносит прицельную марку вправо на одну фигуру).

97. При стрельбе по цели, движущейся в сторону огневой позиции или от нее, деления шкалы оптического прицела (установка механического прицела) и точка прицеливания выбираются, а поправка направления на боковой ветер определяется соответственно тому расстоянию, на котором цель может оказаться в момент выстрела.

Поправки направления на боковой ветер вводятся по тем же правилам, что и при стрельбе по неподвижным целям.

98. При стрельбе по цели, движущейся под углом к плоскости стрельбы, необходимо вводить поправку (учитывать упреждение) на движение цели за время полета гранаты, а также учитывать влияние бокового ветра.

При стрельбе по цели, движущейся под углом к плоскости стрельбы, наводка осуществляется способом сопровождения цели или способом выжидания цели.

Наводка способом сопровождения цели заключается в том, что наводчик, учтя необходимую поправку направления (выбором соответствующей прицельной марки или выносом точки прицеливания), перемещает линию прицеливания со скоростью перемещения (движения) цели и производит выстрел при наиболее правильном положении прицельной марки по отношению к цели.

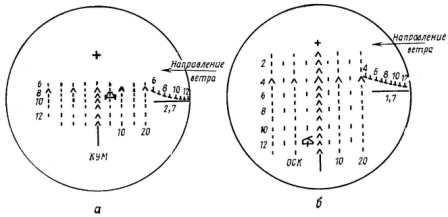

Рис. 49. Наводка при стрельбе из гранатомета по неподвижной цели с учетом поправки на сильный боковой ветер:

Рис. 49. Наводка при стрельбе из гранатомета по неподвижной цели с учетом поправки на сильный боковой ветер:

а — кумулятивной гранатой; б — осколочной гранатой


Наводка способом выжидания цели заключается в том, что наводчик выносит выбранную прицельную марку вперед по ходу цели на 2—4 фигуры и удерживает ее по высоте на уровне выбранной точки прицеливания; при совмещении выбранной точки прицеливания с прицельной маркой производит выстрел.

99. Для определения величины упреждения необходимо знать дальность до цели, скорость и направление ее движения.

Скорость движения цели определяют на глаз с округлением до 5 км/ч (5, 10, 15 км/ч и т. д.).

Направление движения цели относительно плоскости стрельбы определяется глазомерно с учетом соотношения ширины и длины цели (рис. 50).

Если видна только лобовая (кормовая) проекция цели, то движение фронтальное, т. е. цель движется в плоскости стрельбы.

Если длина цели несколько больше ее ширины, то движение облическое (косое), т. е. цель движется под острым углом к плоскости стрельбы.

Если цель видна во всю свою длину (видна боковая проекция), то движение фланговое, т. е. цель движется под углом около 90° к плоскости стрельбы.

Более точно направление движения цели считается:

фронтальным, если цель движется под углом не более 30° к плоскости стрельбы;

облическим, если цель движется под углом от 30 до 60° к плоскости стрельбы;

фланговым, если цель движется под углом от 60 до 120° к плоскости стрельбы.

Рис.

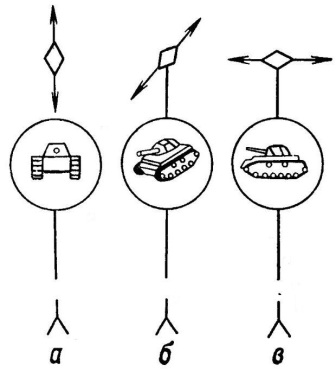

Рис. 50. Определение направления движения цели по видимым ее сторонам:

а - фронтальное движение; 6 — облическое (косое) движение; в — фланговое движение


100. Для определения величины упреждения при стрельбе по цели, движущейся под углом 90° к плоскости стрельбы, руководствоваться табл. 3.

101. При фланговом и облическом движении цели величина суммарной поправки направления на движение цели и боковой ветер определяется следующим образом:

а) При стрельбе кумулятивной гранатой:

— если направление движения цели совпадает с направлением ветра, то поправки складываются;

— если цель движется навстречу ветру, то из величины упреждения вычитается поправка на боковой ветер; при положительной разности учитывается упреждение, при отрицательной — поправка на боковой ветер.

Пример 1. Определить суммарную поправку, если танк движется слева со скоростью 20 км/ч на расстоянии 900 м и ветер сильный слева (рис. 52, а).

Решение. 1. Из табл. 2 и 3 находим величины поправок направления на боковой ветер и движение цели. Упреждение равно 1,5 деления шкалы или 1 фигуре танка. Поправка на боковой ветер равна 1 делению шкалы или 0,5 фигуры танка.

2. Суммарная поправка направления равна 2,5 деления шкалы (1,5+1) или 1,5 фигуры танка (1+0,5). При учете поправки направления выносом точки прицеливания центральная марка выносится на 1,5 фигуры в сторону, куда движется цель (куда дует ветер), т. е. вправо. Если поправка направления учитывается шкалой боковых поправок, то деление 2,5 этой шкалы выбирается в левой части сетки (наводка должна производиться в середину танка промежутком между вторым и третьим штрихами).

Пример 2. Определить суммарную поправку, если танк движется справа со скоростью 10 км/ч на расстоянии 800 м и ветер сильный слева (рис. 52, б).

Решение. 1. Из табл. 2 и 3 находим величины поправок направления на боковой ветер и движение цели. Упреждение равно 1 делению шкалы или 0,5 фигуры танка. Поправка на боковой ветер равна 1 делению шкалы или 0,5 фигуры танка.

2. Суммарная поправка направления равна нулю (1—1=0 или 0,5—0,5=0), т. е. прицеливание должно производиться центральной маркой в середину танка.

б) При стрельбе осколочной гранатой прямой наводкой:

— если направление движения цели совпадает с направлением ветра, то из величины упреждения вычитается поправка на боковой ветер; при положительной разности учитывается упреждение, при отрицательной — поправка на боковой ветер;

— если цель движется навстречу ветру, то поправки складываются.


Таблица 3

Дальность стрельбы, м

Для стрельбы кумулятивной гранатой

Для стрельбы осколочной гранатой прямой наводкой

Время полёта гранаты, с

В делениях шкалы боковых поправок

В фигурах танка при фланговом движении (длинна танка 6,9 м)

Время полёта гранаты, с

В делениях шкалы боковых поправок

В метрах

9-10 км/ч

18-20 км/ч

24-25 км/ч

9-10 км/ч

18-20 км/ч

24-25 км/ч

9-10 км/ч

18-20 км/ч

9-10 км/ч

18-20 км/ч

300

0,5

1

1,5

2,5

-

0,5

0,5

1,0

2

3,5

2,7

5,5

400

0,66

1

1,5

2,5

-

0,5

1

1,3

2

3,5

3,5

7,2

500

0,82

1

1,5

2,5

0,5

0,5

1

1,7

2

4

4,6

9,3

600

0,92

1

1,5

2,5

0,5

0,5

1

2,0

2

4

5,4

11,0

700

1,13

1

1,5

2,5

0,5

1

1

2,4

2

4

6,5

13,3

800

1,36

1

1,5

2,5

0,5

1

1,5

2,8

2

4

7,5

15,4

900

1,61

1

1,5

3

0,5

1

2

3,2

2

4

8,6

17,6

1000

1,90

1

2

3

1

1,5

2

3,6

2

4

9,7

19,8

1100

2,21

2

3

1

1,5

2

2

3,9

2

4

10,5

21,4

1200

2,50

1

2

3

1

2

2

4,3

2

4

11,6

23,6

1300

2,87

1

2

3

1

2

2

4,7

2

4

12,7

25,8

Примечания: 1. Округленно упреждение на фланговое движение цели со скоростью около 10 км/ч равно:

— при стрельбе кумулятивной гранатой — 1 делению шкалы боковых поправок на все дальности стрельбы или 0,5 фигуры на расстоянии от 500 до 900 м и 1 фигуре на больших расстояниях;

— при стрельбе осколочной гранатой — 2 делениям шкалы боковых поправок на все дальности стрельбы.

2. При облическом движении цели (под острым углом к плоскости стрельбы) упреждение берется в два раза меньше, чем при фланговом движении.

3. Упреждение в фигурах отсчитывается от середины цели (рис. 51).

4. Если упреждение учитывается в делениях шкалы боковых поправок, точку прицеливания выбирать в середине цели.

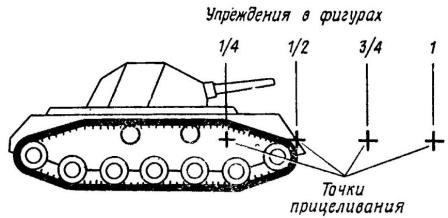

Рис. 51. Отсчет величины упреждения

Рис. 51. Отсчет величины упреждения


Пример 1. Определить суммарную поправку, если пехота на автомобиле движется справа со скоростью 20 км/ч на расстоянии 800 м и ветер сильный справа (рис. -53, а).

Решение. 1. Из табл. 2 и 3 находим величины поправок направления на боковой ветер и движение цели. Упреждение равно 4 делениям шкалы или 2,5 фигуры цели. Поправка на боковой ветер равна 0,5 деления шкалы или 0,5 фигуры цели.

2. Суммарная поправка направления равна 3,5 деления шкалы (4—0,5) или 2 фигуры (2,5—0,5).

При учете поправки направления выносом точки прицеливания центральная марка выносится на 2 фигуры в сторону, куда движется цель, т. е. влево. Если поправка направления учитывается шкалой боковых поправок, то деление 3,5 этой шкалы выбирается в правой части сетки (наводка должна производиться в середину цели промежутком между третьим и четвертым штрихами).

Пример 2. Определить суммарную поправку, если пехота на автомобиле движется слева со скоростью 15 км/ч на расстоянии 1000 м и ветер сильный справа (рис. 53, б).

Решение. 1. Из табл. 2 и 3 находим величины поправок направления на боковой ветер и движение цели.

Упреждение равно 3 делениям шкалы или 2 фигурам цели. Поправка на боковой ветер равна 0,5 деления шкалы или 0,5 фигуры цели.

2. Суммарная поправка направления равна 3,5 деления шкалы (3+0,5) или 2,5 фигуры (2+0,5).

При учете поправки направления выносом точки прицеливания центральная марка выносится на 2,5 фигуры в сторону, куда движется цель, т. е. вправо. Если поправка направления учитывается шкалой боковых поправок, то деление 3,5 этой шкалы выбирается в левой части сетки (наводка должна производиться в середину цели промежутком между третьим и четвертым штрихами).

Рис. 52. Наводка при стрельбе из гранатомета кумулятивной гранатой по движущейся цели при сильном боковом ветре: а — по движущемуся танку со скоростью 20 км/ч; б — по движущемуся танку со скоростью 10 км/ч Рис. 52. Наводка при стрельбе из гранатомета кумулятивной гранатой по движущейся цели при сильном боковом ветре: а — по движущемуся танку со скоростью 20 км/ч; б — по движущемуся танку со скоростью 10 км/ч

Рис. 52. Наводка при стрельбе из гранатомета кумулятивной гранатой по движущейся цели при сильном боковом ветре: а — по движущемуся танку со скоростью 20 км/ч; б — по движущемуся танку со скоростью 10 км/ч

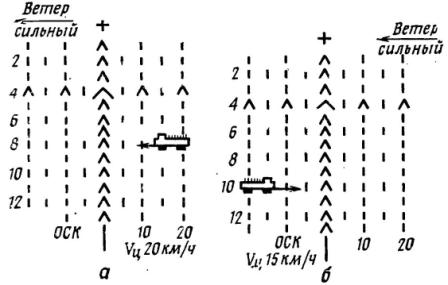

Рис. 53. Наводка при стрельбе из гранатомета осколочной гранатой прямой наводкой подвижущейся цели при сильном боковом ветре:

Рис. 53. Наводка при стрельбе из гранатомета осколочной гранатой прямой наводкой подвижущейся цели при сильном боковом ветре:

а — по движущейся цели со скоростью 20 км/ч; 6 — по движущейся цели со скоростью 15 км/ч


102. Стрельба из гранатомета ночью кумулятивной гранатой с использованием штатного ночного прицела ПГН-9 ведется по тем же правилам, что и днем.

Для стрельбы из гранатомета осколочной гранатой на дальностях до 500 м можно использовать прицел ПГН-9. Установку прицела выбирать согласно табл. 4. Точка прицеливания — основание цели.


Таблица 4

Дальность стрельбы, м Установка прицела на ПГН-9
200 6
300 9
400 11
500 12

Примечание. Стрельба раздельной наводкой из гранатомета СПГ-9М ведется по правилам стрельбы наземной артиллерии.


Ведение огня, наблюдение за его результатами и корректирование

103. При ведении огня расчет обязан наблюдать за его результатами. Наблюдение за результатами огня со стороны наводчика и заряжающего затруднено, особенно при попутном ветре, поэтому командир гранатомета, находящийся на некотором удалении от гранатомета с наветренной стороны, должен внимательно наблюдать за результатами огня и корректировать его.

Наблюдение за результатами огня ведется по трассе и разрыву гранаты.

104. Если цель первым выстрелом не поражена, то для производства очередного выстрела в исходные данные необходимо внести поправки (корректуры), соответствующие величине отклонения гранаты от середины цели.

Корректирование огня может производиться выносом точки прицеливания, выбором новой установки прицела, отметкой по разрыву, а также путем сочетания первых двух способов.

105. При корректировании огня по боковому направлению выносом точки прицеливания определяется отклонение гранаты в фигурах цели и выбранная исходная прицельная марка (точка прицеливания) выносится от середины цели на величину отклонения в сторону, противоположную отклонению гранаты (рис. 54).

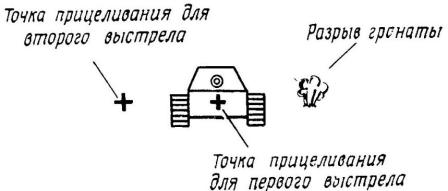

Рис. 54. Корректирование огня выносом точки прицеливания

Рис. 54. Корректирование огня выносом точки прицеливания


Если условия позволяют наводчику наблюдать результаты огня, то для введения корректуры по боковому направлению выбором новой боковой прицельной марки необходимо после выстрела восстановить наводку гранатомета, заметить, против какого деления шкалы боковых поправок разорвалась граната, и этой новой боковой маркой прицелится для следующего выстрела (Рис. 55)

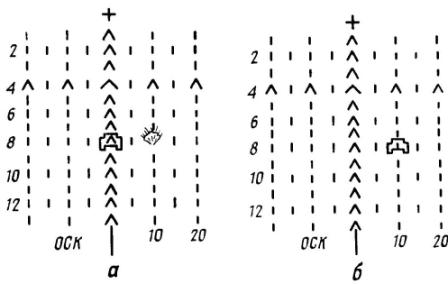

Рис. 55. Корректирование огня отметкой по разрыву гранаты

Рис. 55. Корректирование огня отметкой по разрыву гранаты

а - отметка по разрыву гранаты; б - наводка после отметки по разыву гранаты


106. При небольших отклонениях гранаты от цели по дальности корректирование огня производится выносом точки прицеливания по высоте. После получения недолета точку прицеливания по высоте выносить на 0,5 фигуры вверх (прицеливаться в верхний край цели), при получении перелета — вниз на 0,5 фигуры (прицеливаться в нижний край цели).

При получении больших отклонений гранаты от цели по дальности необходимо определить величину отклонения в метрах и соответственно этому выбрать новый прицел.

107. Если будет получено отклонение гранаты от цели по боковому направлению и дальности, то корректирование огня по дальности и боковому направлению производится одновременно.

108. При корректировании огня во время стрельбы по движущейся цели необходимо учитывать приближение (удаление) цели за время, затраченное на подготовку к очередному выстрелу.


Стрельба в условиях ограниченной видимости

109. Стрельба по освещенной цели ведется так же, как и днем.

В момент освещения цели наводчик быстро наводит гранатомет и производит выстрел. При этом наводчик не должен смотреть непосредственно на источник освещения, чтобы свет не ослепил его.

110. При отсутствии освещения наводку производить по блеску (вспышке) выстрела; по пламени, вырывающемуся из выхлопной трубы; по шуму мотора или по силуэту цели, предварительно включив для подсветки сетки прицела тумблер системы освещения.

При стрельбе в тумане или в дыму в зависимости от плотности завесы стрельба ведется на близких расстояниях по силуэтам или же в направлении шума мотора и лязга гусениц.


Стрельба в условиях действия отравляющих и радиоактивных веществ

111. Стрельба в условиях действия отравляющих и радиоактивных веществ ведется в индивидуальных средствах защиты.

При ведении огня на местности, зараженной отравляющими или радиоактивными веществами, следует предохранять от них и дегазировать (дезактивировать) в первую очередь те части гранатомета, с которыми приходится соприкасаться при стрельбе.

Правила стрельбы те же, что и для стрельбы в обычных условиях.


Питание выстрелами и расход их в бою

112. В наступлении заряжающий и подносчик носят по три гранаты с пороховыми зарядами в сумках для переноски выстрелов.

В обороне количество выстрелов при гранатомете может быть увеличено по указанию старшего начальника.

113. К расходу выстрелов надо относиться бережно, чтобы не оказаться в тяжелую минуту без них.

В первую очередь расходуются выстрелы, переносимые подносчиком. По израсходовании этих выстрелов подносчик обязан доложить командиру гранатомета.
