Особенности устройства 7,62-мм самозарядной винтовки обр. 1938 г.

Рис. 86. Общий вид самозарядной винтовки обр. 1938 г.

Рис. 86. Общий вид самозарядной винтовки обр. 1938 г.


1. Самозарядная винтовка обр. 1938 г. (рис. 86) по принципу устройства и баллистическим качествам аналогична винтовке обр. 1940 г.

Основные отличительные особенности винтовки обр. 1938 г. сводятся к следующему:

а) вес винтовки со штыком и магазином 4,9 кг (на 0,6 кг больше веса винтовки обр. 1940 г.; более тяжелые штык, ложа и ряд других мелких деталей);

б) длина винтовки со штыком 1 560 мм (больше общей длины винтовки обр. 1940 г. на 85 мм — более длинный штык).

2. По устройству механизмов и деталей винтовка обр. 1938 г. отличается от винтовки обр. 1940 г. следующим:

а) Ударно-спусковой механизм (рис. 87) имеет иное устройство курка и защелки магазина.

Защелка магазина представляет одно целое с своей нижней частью (нет отжимного хвоста); поэтому необходимо обращать больше внимания на устранение случайных нажатий на хвост защелки во избежание выпадения магазина из окна ствольной коробки.

Курок отличается от курка винтовки обр. 1940 г. только очертанием головки.

Рис. 87. Ударно-спусковой механизм:

Рис. 87. Ударно-спусковой механизм:

1 — защелка магазина; 2 — курок


б) Стебель затвора не имеет выреза на заднем конце и продольных боковых выемов, сделанных на стебле затвора винтовки обр. 1940 г. для облегчения.

в) Магазин имеет несколько большую длину и иное крепление крышки.

Крышка магазина крепится с коробкой при помощи пружин, укрепленных на крышке, на которых сделаны выступы, заскакивающие в боковые отверстия коробки магазина при установке крышки.

г) Ложа (рис. 88) составная, состоящая из приклада и цевья. Цевье на переднем конце имеет металлический наконечник, на правой стороне — дорожку для шомпола, а на заднем конце — выступ для соединения с прикладом.

В жолобе приклада имеется шомпольное гнездо, которое совместно с шомпольным упором удерживает шомпол в жолобе ложи; на переднем конце приклада сделан прямоугольный вырез для соединения с цевьем.

Рис. 88. Ложа:

Рис. 88. Ложа:

1 — приклад; 2 — цевье


д) Шомпол (рис. 89) крепится на правой стороне в жолобе ложи. Он имеет рукоятку в виде трубки, в которой помещается шомпольный упор с пружиной. Рукоятка вращается на конце стержня шомпола для удобства пользования шомполом при чистке винтовки.

Рис. 89. Шомпол:

Рис. 89. Шомпол:

1 — рукоятка; 2 — шомпольный упор


е) Ствольная накладка и кожух отличаются в основном от ствольной накладки и кожуха винтовки обр. 1940 г. размерами (ствольная накладка длиннее, а кожух короче).

ж) Крепление ствола с ложей, ствольной накладкой и кожухом осуществляется при помощи двух ложевых колец и болта нагеля. Ложевые кольца удерживаются защелками, расположенными в нижней части цевья, а болт нагеля вставляется в трубку с правой стороны и удерживается стрежнем шомпола. Ложевые кольца разрезные пружинные.

з) Верхняя антабка расположена на заднем конце надульника; соответственно этому очертание задней части надульника отличается от очертания надульника винтовки обр. 1940 г. Нет защелки в нижнем выступе надульника, поскольку шомпол крепится в жолобе ложи.

и) Штык более длинный и нет бортика защелки штыка. Поэтому при отбивании штыкового удара нужно стараться избегать нанесения ударов по защелке. В противном случае возможно соскакивание штыка с винтовки.

3. Порядок разборки винтовки обр. 1938 г. такой же, как и винтовки обр. 1940 г., за исключением отделения шомпола, ложи и крышки магазина.

а) Отделить шомпол (рис. 90): нажать выколоткой на шомпольный упор и сместить его доотказа назад; приподнять рукоятку шомпола вверх до вывода из гнезда и вытянуть шомпол из-под ложевых колец на себя.

Рис. 90. Отделение шомпола

Рис. 90. Отделение шомпола


б) Снять ложевые кольца: при помощи выколотки утопить зуб защелки в вырез цевья и сместить ложевые кольца вверх — сначала верхнее, затем нижнее.

в) Отделить кожух: положить винтовку на какой-либо предмет прицелом вверх, правой рукой приподнять задний конец кожуха и сместить его на себя.

г) Снять ствольную накладку: приподнимая передний конец накладки вверх, подать ее вперед до выхода заднего конца из-под колодки прицела.

д) Отделить приклад и цевье: положить винтовку на какой-либо предмет прицелом вверх; при помощи выколотки вытолкнуть болт нагеля из трубки справа налево; приподнять задний конец винтовки вверх (рис. 91) и отделить приклад; опуская задний конец цевья вниз (рис. 92) и, снимая его на себя, отделить цевье от ствола.

Рис. 91. Отделение приклада Рис. 92. Отделение цевья

Рис. 91. Отделение приклада

Рис. 92. Отделение цевья


Сборка винтовки производится в обратной последовательности.


Особенности устройства 7,62-мм автоматической винтовки обр. 1940 г.

1. 7,62-мм автоматическая винтовка обр. 1940 г. отличается от 7,62-мм самозарядной винтовки обр. 1940 г. тем, что позволяет вести одиночный и автоматический огонь. Переход от одного вида огня к другому осуществляется при помощи переводчика.

2. Автоматическая винтовка предназначается для выполнения тех же огневых задач, которые возлагаются на самозарядную винтовку, так как нормальным видом огня из автоматической винтовки является одиночный огонь.

3. Стрельбу из автоматической винтовки непрерывным автоматическим огнем разрешается вести при недостатке ручных пулеметов.

4. Нормальным видом автоматического огня является огонь короткими очередями по 3―5 выстрелов. В исключительных случаях, в момент отражения атаки и при других видах напряженного боя разрешается вести непрерывный автоматический огонь до полного израсходования патронов из магазина, но длительной такого огня не должна превышать 30 выстрелов (3 магазина) подряд, во избежание чрезмерного нагрева ствола.

5. Хорошо натренированный стрелок может произвести из автоматической винтовки при стрельбе короткими очередями 40―50 прицельных выстрелов в минуту, а непрерывным огнем — 70―80 выстрелов, не считая времени на снаряжение магазинов.

6. Кучность боя винтовки при автоматическом огне значительно хуже кучности боя при одиночном огне. Поэтому стрельба короткими очередями должна вестись на дистанции не свыше 300 м, а непрерывным автоматическим огнем — не свыше 200 м.

7. По весовым данным и размерам автоматическая винтовка не отличается от самозарядной винтовки обр. 1940 г. По устройству она аналогична самозарядной винтовке, за исключением ударно-спускового механизма, предохранитель которого в автоматической винтовке выполняет также роль переводчика.

8. В автоматической винтовке предохранитель (рис. 93) не имеет на головке выступа, который в самозарядной винтовке ограничивает проворот флажка предохранителя вправо, и, кроме того, на головке предохранителя сделан скос для обеспечения большего отхода хвоста спускового крючка назад.

Рис. 93. Предохранитель:

Рис. 93. Предохранитель:

1 — скос


9. Положение флажка предохранителя при одиночной стрельбе и при ударно-спусковом механизме, поставленном на предохранитель, такое же, как и в самозарядной винтовке.

10. Для автоматической стрельбы флажок предохранителя нужно повернуть вправо доотказа, т. е. на 180° относительно его положения при одиночной стрельбе.

11. Взаимодействие деталей ударно-спускового механизма при автоматической стрельбе сводится к следующему:

а) при нажатии на спусковой крючок хвост его, благодаря скосу на головке предохранителя, продвигается дальше назад, а головка — вперед;

б) спусковая тяга, вследствие большего продвижения головки спускового крючка вперед, смещается дальше относительно заднего конца направляющего стержня боевой пружины;

в) при движении спусковой тяги вперед она освобождает курок с боевого взвода; курок наносит удар по ударнику; боек разбивает капсюль — происходит выстрел;

г) при движении затвора назад курок становится только на автоматический взвод, так как направляющий стержень боевой пружины хотя и действует на стойку спусковой тяги, но не разъединяет ее с коромыслом;

д) стебель затвора, придя в крайнее переднее положение, освобождает курок с автоматического взвода; таким образом происходит очередной выстрел;

е) для прекращения автоматической стрельбы достаточно освободить хвост спускового крючка (продвинуть палец вперед); спусковая тяга сместится назад и освободит коромысло, которое задержит курок на боевом взводе.


7,62-мм снайперская винтовка обр. 1940 г.

Снайперская винтовка обр. 1940 г. (рис. 94) служит для ведения точной стрельбы по различным целям, особенно малого размера и появляющимся на короткое время.

Она также обеспечивает лучшие результаты стрельбы в сумерках, на рассвете, при заходе солнца и в пасмурную погоду по сравнению с обычной самозарядной винтовкой обр. 1940 г.

Рис. 94. Снайперская винтовка обр. 1940 г. с оптическим прицелом

Рис. 94. Снайперская винтовка обр. 1940 г. с оптическим прицелом


Снайперская винтовка обр. 1940 г. отличается от самозарядной винтовки обр. 1940 г. только наличием оптического прицела, установленного на винтовке при помощи кронштейна, и более строгой обработкой канала ствола для получения требуемой кучности боя.


Устройство оптического прицела винтовки обр. 1940 г.

Оптический прицел к самозарядной винтовке обр. 1940 г. представляет собой оптическую визирную трубку постоянного увеличения.

Прицел состоит из трех основных частей (рис. 95): корпуса прицела, объектива и окуляра.

Эти три части взаимозаменяемы.

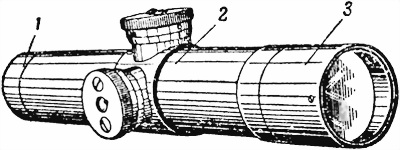

Рис. 95. Оптический прицел обр. 1940 г.

Рис. 95. Оптический прицел обр. 1940 г.:

1 — объектив; 2 — корпус прицела; 3 — окуляр


На корпусе прицела выгравированы марка завода, год выпуска и номер прицела.


Оптическая схема прицела

Оптическая схема прицела (рис. 96) состоит из двухлинзового объектива, диафрагмы, оправы с перекрестьем, оборачивающей системы, содержащей в себе четыре линзы, и трехлинзового окуляра.

Рис. 96. Оптическая схема прицела:

Рис. 96. Оптическая схема прицела:

1 — двухлинзовый объектив; 2 — диафрагма с перекрестьем; 3 — оборачивающая система; 4 — трехлинзовый окуляр


Основные данные прицела

1. Увеличение 3,5×

2. Поле зрения 4°30′

3. Диаметр выходного зрачка 6 мм

4. Светосила 36

5. Удаление выходного зрачка 72 мм

6. Длина 169 мм

7. Вес 270 г

8. Разрешающая сила 17″


Объектив (рис. 97). Назначение объектива — получить действительное, обратное и уменьшенное изображение предмета, которое в дальнейшем рассматривается через другие оптические детали.

Объектив состоит из двух линз, склеенных между собой. Эти линзы закреплены в оправе.

Рис. 97. Разрез объектива:

Рис 97. Разрез объектива:

1 — линзы; 2 — оправа


Корпус прицела (рис. 98) представляет собой трубку, внутри которой расположена оправа с вмонтированными в ней линзами оборачивающей системы, и механизмы для установки углов прицеливания и боковых поправок.

Рис. 98. Разрез корпуса прицела:

Рис. 98. Разрез корпуса прицела:

1 — оборачивающая система; 2 — механизм установки углов прицеливания и боковых поправок


Оборачивающая система (рис. 99) состоит из четырех линз, склеенных по две. Каждая пара линз оборачивающей системы закатана в оправку и ввертывается в общую оправу оборачивающей системы.

Рис. 99. Разрез оборачивающей системы:

Рис. 99. Разрез оборачивающей системы:

1 — линзы оборачивающей системы; 2 — оправки линз оборачивающей системы; 3 — оправа оборачивающей системы


Общая оправа оборачивающей системы имеет на наружной поверхности резьбу, которой она ввертывается в корпус прицела. Оборачивающая система перевертывает изображение, даваемое объективом, и одновременно увеличивает это изображение в 1,52×.


Механизм установки углов прицеливания и боковых поправок

Механизм (рис. 100) состоит из: оправы перекрестья; двух шайб маховичков; двух пружинных шайб; шкалы боковых поправок; шкалы дистанций; двух накладок; маховичка для установки углов прицеливания; маховичка для установки боковых поправок и шайбы.

Перекрестье состоит из трех нитей: двух горизонтальных и одной вертикальной.

Вертикальная нить называется прицельным пеньком и служит для прицеливания, при котором производится совмещение вершины прицельного пенька с точкой прицеливания.

Горизонтальные нити называются выравнивающими и предназначаются для того, чтобы избежать сваливания винтовки при прицеливании и стрельбе.

Вершина пенька находится на одном уровне с верхним срезом боковых выравнивающих нитей.

Рис. 100. Механизм установки углов прицеливания и боковых поправок:

Рис. 100. Механизм установки углов прицеливания и боковых поправок:

1 — перекрестье в оправе; 2 — шайба маховичка; 3 — пружинная шайба; 4 — шкала боковых поправок; 5 — шкала дистанции;

6 — накладка; 7 — маховичок для установки угла прицеливания; 8 — маховичок для установки боковых поправок


Перекрестье расположено на том же расстоянии от объектива, что и изображение цели, благодаря чему глаз стрелка видит цель и перекрестье одновременно и одинаково резко.

На дистанционной шкале нанесены деления от 1 до 13, причем цифра 2 из-за недостатка места не нанесена. Цена каждого деления 100 м дистанции; следовательно, оптический прицел позволяет вести прицельную стрельбу на дистанции до 1 300 м.

Деления на шкале боковых поправок нанесены от 0 до 10 в обе стороны; со знаком + (плюс) для внесения поправок вправо, а со знаком — (минус) для поправок влево. На шкале занумерованы только 5-е и 10-е деления. Цена каждого деления соответствует одной тысячной дистанции.

Рис. 101. Разрез окуляра прицела:

Рис. 101. Разрез окуляра прицела:

1 — склеенный коллектив; 2 — глазная линза; 3 — оправа окуляра; 4 — кольцо окуляра; 5 — гайка окуляра; 6 — стопорный винт


Окуляр прицела (рис. 101). Окуляр прицела служит для рассматривания в увеличенном виде перевернутого оборачивающей системой изображения.

Он состоит из следующих частей: склеенного коллектива; глазной линзы; оправы окуляра; кольца окуляра; гайки окуляра; стопорного винта.

Окуляр собран в оправе; линзы укреплены гайкой, которая застопоривается винтом.


Устройство кронштейна

Кронштейн (рис. 102) служит для крепления оптического прицела на винтовке. Он состоит из основания, при помощи которого крепится на винтовке, и обоймы, служащей для крепления прицела.

На основании кронштейна имеются: продольные выступы для соединения с винтовкой; поперечное отверстие для чеки, укрепляющей кронштейн на винтовке; окно, позволяющее вести стрельбу с открытым прицелом на дистанции до 600 м; боковой паз для флажка запора втулки ствольной коробки; буфер, состоящий из пружины, наперстка и стопора, служащий для стабильного положения кронштейна на винтовке.

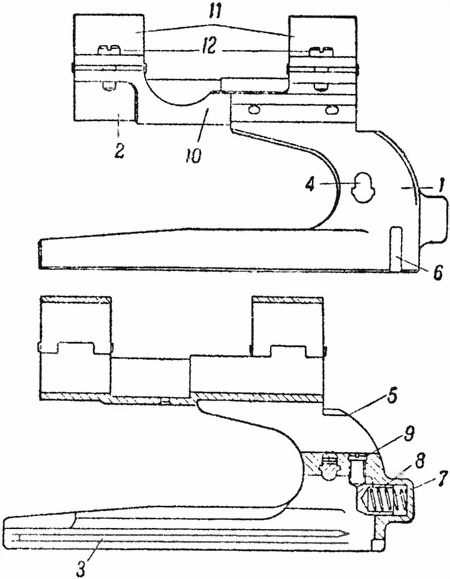

Рис. 102. Общий вид кронштейна:

Рис. 102. Общий вид кронштейна:

1 — основание кронштейна; 2 — обойма; 3 — продольные выступы; 4 — поперечное отверстие; 5 — окно; 6 — боковой паз; 7 — пружина буфера;

8 — наперсток буфера; 9 — стопор буфера; 10 — нижняя половина обоймы; 11 — наметки; 12 — винты наметок


Обойма кронштейна имеет: нижнюю половину для укладки прицела; наметки, соединенные шарнирно с нижней половиной обоймы; на нижней половине и наметках сделаны ушки с отверстиями, которые в ушках нижней половины нарезаны для завинчивания винтов, закрепляющих прицел на кронштейне.

На левой стороне основания кронштейна выбит номер, соответствующий номеру винтовки.

Для отделения кронштейна от винтовки достаточно вытолкнуть разрезную чеку и сдвинуть кронштейн назад. Для отделения прицела от кронштейна необходимо отвернуть винты наметок, повернуть наметки влево и, приподнимая прицел вверх, отделить его от кронштейна.


Приведение снайперской винтовки к нормальному бою

Снайперская винтовка перед выдачей на руки снайперу проверяется и приводится пристрельщиком к нормальному бою с открытым и оптическим прицелами со специального пристрелочного станка.

Проверка боя винтовки с открытым прицелом производится по правилам, изложенным в главе Приведение винтовки к нормальному бою настоящего руководства, со следующими изменениями и дополнениями:

а) оптический прицел установлен на винтовку;

б) бой винтовки признается нормальным, если пробоины всех четырех пуль вмещаются в круг диаметром 10 см, наложенный центром на контрольную точку, расположенную на 17 см выше точки прицеливания;

в) горизонтальность гривки прицельной планки, наведенной и укрепленной на станке винтовки, проверяется по уровню (выверка на-глаз допускается как исключение).

По окончании проверки боя винтовки с открытым прицелом производится выверка оптического прицела также со станка. Для этого:

а) верхний маховичок поставить на деление 3 против указателя на лимбе, а боковой — на 0 и навести винтовку в точку прицеливания по открытому прицелу;

б) проверить направление линии прицеливания оптического прицела; если она проходит выше точки прицеливания на 2 см, то оптический прицел выверен правильно;

в) в случае отклонения линии прицеливания (более 0,5 см) оптического прицела от контрольной точки (лежащей выше точки прицеливания на 2 см) вращением барабанчиков, не смещая винтовки, направить линию прицеливания в точку прицеливания;

г) после этого освободить винты барабанчиков на один-два оборота, повернуть шкалы так, чтобы против указателя на верхнем барабанчике пришлось деление с цифрой 3, а на боковом — 0;

д) проверить, не сместились ли нити при вращении шкал, и осторожно закрепить винты барабанчиков;

е) в случае смещения прицельных нитей закрепить винты барабанчиков и снова произвести выверку прицела в изложенной выше последовательности.

Снайпер проверяет бой своей винтовки в той же последовательности, но из положения лежа с использованием упора. Проверка боя винтовки снайпером производится:

а) при получении винтовки;

б) через каждые 200―250 выстрелов;

в) после отделения прицела от кронштейна;

г) после отделения кронштейна от винтовки;

д) в случае нарушения нормального боя винтовки.


Работа с прицелом

Для того чтобы установить на прицеле требуемую дистанцию до цели, например 600 м, необходимо: дистанционный барабанчик со шкалой вращать до тех пор, пока деление 6 на шкале не совместится с индексом. Таким же путем устанавливаются и другие дистанции.

С помощью оптического прицела можно определить дистанцию до цели. Расстояние между горизонтальными волосками у перекрестья оптического прицела равно 7/1000, что соответствует углу, под которым цель шириной 70 см видна на дистанцию 100 м.

Таким образом, если ширина цели равна 70 см и при рассматривании ее в прицел она укладывается точно в промежуток между горизонтальными волосками, то расстояние до цели будет 100 м.

Для измерения дистанции необходимо знать размер того предмета, до которого измеряется дистанция.


Таблица размеров некоторых предметов

1. Высота пешего человека 1,7 м

2. Высота всадника 2,3 м

3. Длина лошади от головы до хвоста 2 м

4. Длина орудия с шестерочной запряжкой 15 м

5. Высота ж.-д. будки 4

6. Высота ж.-д. вагона 3,5 м

7. Высота телеграфного столба 6 м

8. Расстояние между телеграфными столбами 83 м


Чтобы измерить дистанцию, нужно размер предмета в сантиметрах умножить на число, которое показывает, сколько раз предмет уложился в промежутке между горизонтальными волосками.

Разделив полученное произведение на 70, получим дистанцию до предмета, выраженную в сотнях метров.

Пример 1. Ширина цели, равная 100 см, укладывается в промежутке между горизонтальными волосками 2 раза.

Д=100×2/70=2,85, т. е. 285 м.

Пример 2. Цель укладывается в промежутке 1 раз и имеет ширину 350 см.

Д=350×1/70=5, т. е. 500 м.

Пример 3. В промежутке укладывается половина цели шириной 280 см.

Д=280×0,5/70=2, т. е. 200 м.

Поправки на ветер и на деривацию вводятся при помощи барабанчика боковых поправок. Поправка на ветер берется положительная (+) или отрицательная (-), в зависимости от направления ветра. Поправка же на деривацию всегда вводится в одну сторону.


Принадлежность

Каждый оптический прицел выпускается с завода снабженный следующей принадлежностью:

1) двумя колпачками из кожи, соединенными между собой ремешком; колпачки предназначены для предохранения от пыли наружных поверхностей оптических деталей объектива и окуляра;

2) брезентовым чехлом;

3) куском фланели для чистки наружных поверхностей оптических деталей.


Сбережение снайперской винтовки и уход за ней

Сбережение снайперской винтовки и уход за ней производятся по правилам, изложенным в главе Сбережение винтовки и уход за ней настоящего руководства, со следующими дополнениями:

а) запрещается разбирать прицел в войсковых частях;

б) запрещается снимать прицел с кронштейна и кронштейн с винтовки во время похода, чистки и хранения винтовки;

в) следует оберегать прицел от резких ударов, от проникания внутрь его влаги и пыли;

г) при длительном хранении держать винтовку в сухом отапливаемом помещении с температурой не ниже +8°;

д) брезентовый чехол и колпачки, положенные к винтовке, снимать с прицела только перед открытием огня, осмотром и чисткой прицела;

е) перед надеванием колпачков и чехла осмотреть прицел, протереть окуляр и объектив чистым куском фланели; линзы протирать кругообразно, начиная с середины; фланель чаще встряхивать;

ж) мокрый прицел тщательно вытереть снаружи сухой ветошью; колпачки и чехол просушить;

з) при чистке винтовки наружные металлические части прицела и кронштейна слегка смазать промасленной тряпкой;

и) не разрешается трогать линзы пальцами и смазывать их чем-либо.


Осмотр снайперской винтовки

Осмотр снайперской винтовки производится согласно правилам, изложенным в главе Осмотр винтовки и подготовка её к стрельбе настоящего руководства. Кроме этого, осмотреть:

а) целы ли линзы окуляра и объектива прицела;

б) завинчены ли доотказа винты кронштейна и на месте ли его чека; при правильной установке прицела на кронштейне и кронштейн на винтовке они не должны шататься;

в) нет ли грязи на линзах, правильно ли расположены прицельные нити, перемещаются ли они при вращении барабанчиков, нормально ли вращаются маховички и лимбы;

г) соответствует ли номер кронштейна номеру винтовки и номеру прицела, указанному в карточке;

д) исправны ли чехол и колпачки.


Временные таблицы стрельб для винтовки обр. 1940 г.

Таблица 1

Элементы траектории легкой пули обр. 1908 г.

Вес пули 9,6 г; угол вылета — минус 11′; начальная скорость 830 м/сек.

Дальность в м 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
Установка прицела 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Угол прицеливания



градусы

0 0 0 0 0 0 0 0 0 1 1 1 1 2 2

минуты

14 17 21 25 30 35 41 49 58 0,9 21 35 51 0,9 27

тысячные

3,9 4,7 5,9 7,0 8,3 9,7 11,0 14 16 19 22 26 31 36 41

Угол падения



градусы

0 0 0 0 0 0 0 1 1 1 2 2 3 4 4

минуты

3 7 12 18 26 36 49 0,5 25 49 17 49 25 05 49

тысячные

0,9 2,0 3,5 5,2 7,6 10 14 19 25 32 40 49 60 71 84
Высота траектории в м 0,04 0,11 0,22 0,42 0,76 1,3 1,9 2,8 4,1 5,8 7,9 11 14 18 23
Горизонтальная дальность до вершины траектории в м 52 104 158 214 272 332 394 457 521 585 648 710 770 829 888
Полное время полёта пули в сек. 0,13 0,26 0,42 0,60 0,80 1,02 1,26 1,52 1,80 2,11 2,45 2,82 3,22 3,65 4,12
Окончательная скорость полёта пули у цели в м/сек 758 678 605 539 481 431 390 357 330 308 289 273 259 247 236

Сердцевинные полосы



по высоте в м

0,11 0,18 0,22 0,30 0,39 0,49 0,61 0,75 0,91 1,1 1,3 1,6 1,9 2,3 2,7

боковые в м

0,08 0,12 0,18 0,26 0,36 0,44 0,56 0,70 0,86 1,1 1,3 1,5 1,7 1,9 2,2
Коэффициент порожаемого пространства - - - - 132 95 70 53 40 31 25 20 17 14 12
