Взаимодействие частей и механизмов винтвки


Положение частей и механизмов винтовки до заряжания

64. Части и механизмы винтовки до заряжания находятся в следующем положении (рис. 74):

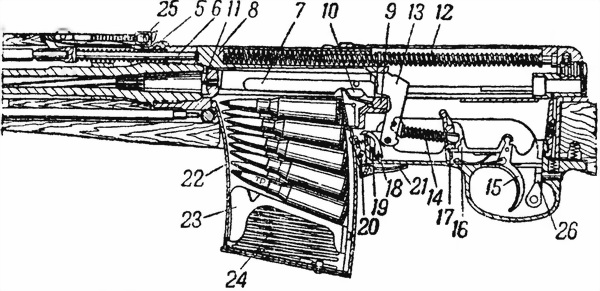

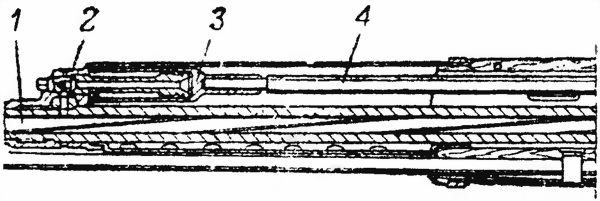

Рис. 74. Положение частей винтовки до заряжания: Рис. 74. Положение частей винтовки до заряжания:

Рис. 74. Положение частей винтовки до заряжания:

1 — ствол; 2 — газовая камора с регулятором и патрубком; 3 — газовый цилиндр; 4 — шток; 5 — пружина толкателя; 6 — толкатель стебля затвора; 7 — остов затвора; 8 — стебель затвора; 9 — упор остова затвора; 10 — ромбоидальные выступы остова затвора; 11 — боек ударника; 12 — возвратная пружина; 13 — курок; 14 — боевая пружина; 15 — спусковой крючок; 16 — выступ спусковой тяги; 17 — коромысло; 18 — автоматический спуск; 19 — пружина автоматического спуска; 20 — защелка магазина; 21 — хвост защелки; 22 — магазин; 23 — подаватель; 24 — пружина подавателя; 25 — хомутик прицельной планки; 26 — предохранитель


а) магазин (22) вставлен в окно ствольной коробки;

б) газовый цилиндр (3) в крайнем положении передним срезом упирается в заднюю стенку газовой каморы (2); пружина толкателя (5) стебля затвора имеет наименьшее поджатие; задний конец толкателя (6) находится в канале ствольной коробки;

в) остов затвора (7) и стебель затвора (8) находятся в крайнем переднем положении; стебель затвора упирается передним срезом в стенку ствольной коробки, задний конец остова затвора опущен книзу и опорной плоскостью упирается в упор остова затвора; стенки нижних вырезов стебля затвора опираются на ромбоидальные выступы (10) остова завтора;

г) зацеп выбрасывателя находится в вырезе пенька ствола; ударник в переднем положении, боек его (11) выступает за плоскость дна чашечки затвора; пружина ударника сжата; возвратная пружина (12) имеет наименьшее напряжение;

д) курок (13) спущен с боевого взвода; боевая пружина имеет лишь предварительное поджатие; хвост спускового крючка (15) отжат вперед, выступ (16) спусковой тяги находится в верхнем положении, разобщитель автоматического спуска опущен книзу; автоматический спуск (18) отжат вперед и выведен из сцепления с курком; пружина его (19) имеет наибольшее поджатие;

е) верхний конец защелки магазина (20) отжат вперед и находится под выступом магазина, а хвост защелки (21) магазина прижат к скобе; при снаряженном магазине (22) пружина (24) подавателя (23) сжата; очередной патрон упирается в остов затвора, а останов затвора опущен книзу; при неснаряженном магазине подаватель понят кверху, и выступ его отжимает кверху останов затвора; пружина подавателя имеет наименьшее поджатие;

ж) флажок предохранителя (26) опущен книзу; хомутик (25) прицельной планки оттянут назад.


Взаимодействие частей и механизмов винтовки при заряжании

65. Для заряжания винтовки (рис. 75) надо:

а) при снаряженном магазине отвести затвор за рукоятку стебля доотказа назад и отпустить рукоятку;

б) при неснаряженном магазине также отвести затвор за рукоятку стебля назад и отпустить рукоятку, при этом останов заскочит за передний срез остова затвора и остановит его в заднем положении; снарядить магазин при помощи обоймы или же заменить его заранее снаряженным магазином; после этого правой рукой подать слегка стебель затвора назад и отпустить его;

в) при отведении затвора назад сначала стебель затвора (1) отходит примерно на 6―7 мм, а остов затвора остается на месте; при этом передние стенки вырезов стебля становятся против передних стенок ромбоидальных выступов (2) остова затвора; при дальнейшем движении стебля передние стенки его вырезов, упираясь в наклонные плоскости ромбоидальных выступов остова затвора, заставляют задний конец остова затвора подняться вверх и выводят его опорную плоскость (3) из-за опорной плоскости упора остова затвора; после этого остов затвора и стебель вместе отходят назад;

г) при движении остова затвора задний его срез, упираясь в головку курка, заставляет курок поворачиваться на цапфах; при окончательно отведенном курке автоматический спуск под действием пружины заходит за автоматический взвод курка и в то же время отжимает разобщитель вверх; шептало коромысла заходит за боевой взвод курка; при вращении курка задний конец стержня боевой пружины, действуя своим скосом на стойку спусковой тяги, опускает передний конец тяги вниз и размыкает ее с коромыслом; при окончательно сдвинутом назад стержне стойка тяги становится против выреза стрежня, что дает возможность переднему концу тяги подняться вверх и принять положение, необходимое для спуска курка с боевого взвода;

д) по мере отхода затвора назад возвратная пружина сжимается и получает наибольшее напряжение в тот момент, когда задний срез стебля упрется в стенку ствольной коробки, а остов затвора дойдет до переднего среза втулки ствольной коробки;

е) при отходе затвора назад, когда передний его срез пройдет заднюю стенку магазина, патроны под действием пружины подавателя несколько поднимутся кверху, и очередной патрон, прижимаясь к верхним загибам коробки магазина, станет на пути движения затвора;

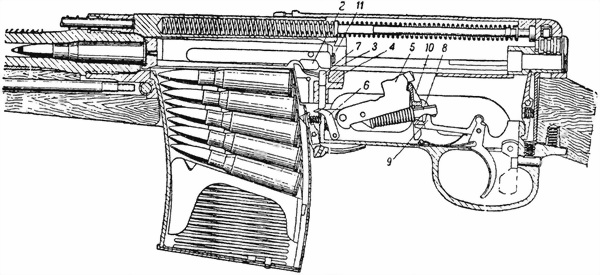

Рис. 75. Взаимодействие частей винтовки при заряжании:

Рис. 75. Взаимодействие частей винтовки при заряжании:

1 — стебель затвора; 2 — ромбоидальные выступы остова затвора; 3 — опорная плоскость остова затвора; 4 — упор остова затвора; 5 — курок;

6 — автоматический спуск; 7 — разобщитель автоматического спуска; 8 — направляющий стержень боевой пружины; 9 — спусковая тяга;

10 — коромысло; 11 — ударник

ж) под усилием возвратной пружины стебель затвора движется вперед и, действуя задними стенками вырезов на выступы остова затвора, заставляет также двигаться вперед и остов затвора;

з) остов затвора, захватывая очередной патрон из магазина, проталкивает его вперед; благодаря скосу на передней стенке магазина патрон поступает в патронник; при окончательной досылке патрона в патронник зацеп выбрасывателя перескакивает через закраину гильзы;

и) остов затвора, упираясь в дно шляпки патрона, останавливается, задний срез остова затвора встает против опорной плоскости упора остова затвора (4), стебель затвора, продолжая движение вперед и действуя при помощи задних стенок нижних вырезов на задние плоскости ромбоидальных выступов остова затвора, заставляет опорную плоскость остова затвора зайти за упор в ствольной коробке; при дальнейшем движении стебля верхние плоскости его задних вырезов заходят на верхние плоскости ромбоидальных выступов остова затвора и прочно запирают канал ствола;

к) разобщитель автоматического спуска (7) под действием выступа на стебле затвора опускается вниз и выводит автоматический спуск (6) из соединения с курком (5); курок удерживается во взведенном положении только шепталом коромысла (10);

л) ударник (11) под действием своей пружины смещен назад; задний конец ударника выступает над плоскостью среза затвора.


Взаимодействие частей и механизмов винтовки при выстреле

(Рис. 76 и 77)

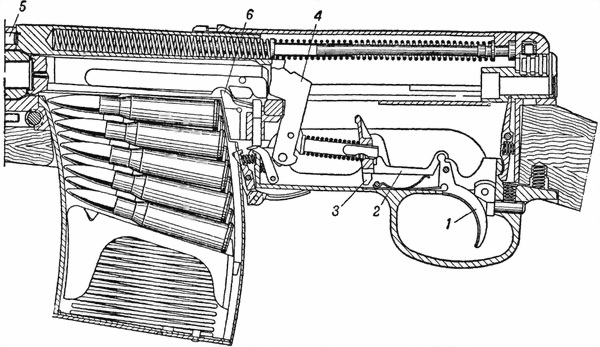

Рис. 76. Взаимодействие частей винтовки при выстреле:

Рис. 76. Взаимодействие частей винтовки при выстреле:

1 — спусковой крючок; 2 — спусковая тяга; 3 — коромысло; 4 — курок; 5 — толкатель стебля затвора; 6 — выступ отражателя


66. Для производства выстрела нужно повернуть флажок предохранителя влево и нажать пальцем руки на хвост спускового крючка. При этом:

а) Спусковой крючок (1), поворачиваясь на своей оси, заставляет спусковую тягу (2) продвинуться вперед; спусковая тяга, действуя на уступ коромысла (3) при помощи выступа стойки, выводит его шептало из-за боевого взвода курка; курок (4), вращаясь под действием боевой пружины, ударяет по заднему концу ударника.

б) Ударник, преодолевая сопротивление своей пружины, продвигается вперед и разбивает бойком капсюль патрона; происходит выстрел.

в) Часть пороховых газов, идущих за пулей, через газовое отверстие ствола попадает в газовую камору и, выходя из канала патрубка, действует на газовый цилиндр, отбрасывая газовый цилиндр, шток и толкатель (5) стебля затвора назад; толкатель стебля затвора, сжимая пружину и упираясь в передний срез стебля затвора, заставляет последний двигаться назад.

г) При движении затвора назад, под действием энергии газов, части производят ту же работу, которая происходит при отведении затвора назад рукой, но при этом зацеп выбрасывателя, находясь за закраиной гильзы, извлекает гильзу из патронника; извлеченная из патронника гильза в дальнейшем наталкивается на выступ отражателя (6) и вылетает из ствольной коробки.

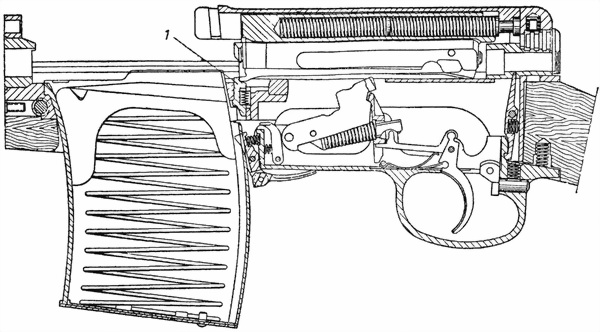

Рис. 77. Положение затвора на останове:

Рис. 77. Положение затвора на останове:

1 — останов затвора


д) Курок, поворачиваясь под действием затвора, становится на автоматический и боевой взвод; направляющий стержень боевой пружины опускает передний конец спусковой тяги вниз, при этом выступ ее смещается вниз и становится в вырезе нижнего конца коромысла; хвост спускового крючка оттянут назад.

е) Для производства очередного выстрела необходимо освободить спусковой крючок (подав палец вперед) и снова нажать на него.

При освобождении спускового крючка последний, поворачиваясь под действием пружины около своей оси, сместит спусковую тягу назад. Выступ стойки спусковой тяги выйдет из-под уступа коромысла, что даст возможность переднему концу тяги подняться вверх и завести выступ стойки за заднюю плоскость уступа коромысла; при нажатии на спусковой крючок коромысло под действием спусковой тяги освободит курок с боевого взвода.

ж) Газовый цилиндр, шток и толкатель стебля затвора до возвращения затвора вперед возвращаются под действием своей пружины в крайнее переднее положение.

з) При израсходовании всех патронов из магазина выступ подавателя, действуя на останов затвора (1) (рис. 77), поднимает его вверх, и затвор останавливается в заднем положении.
