Проверка боя и приведение к нормальному бою стрелкового оружия с ночным прицелом НСПУ


Проверка боя и приведение к нормальному бою стрелкового оружия с НСПУ производится днем или в сумерки после приведе¬ния к нормальному бою с открытым прицелом.

Для этого необходимо:

- проверить соответствие маркировки шкалы углов прицеливания, установленной на прицеле, оружию: на автоматах AKMH (AKMCH-I) должна быть постановлена шкала, имеющая маркировку АКМ, на автомате АК-74Н (АКС-74Н) - маркировку АК-74; на пулеметах РПК-74Н (РПКС-74Н) - маркировку РПК-74; на пулеметах ПКМН (ПКМСН) - маркировку ПК; на снайперской винтовке СВДН - маркировку СВД;

- присоединить прицел к оружию;

- установить оружие на прицельном станке;

- установить, прицельную планку оружия на деление "З" у автомата AKMH (AKMCH-I) и пулемета РПКН (РПКСН) и на деление "4" у автомата АК-74Н (АКС-74Н), пулеметов ПКМН (ПКМСН), РПК-74Н (РПКС-74Н) и снайперской винтовки СВДН;

- навести оружие по механическому прицелу в точку прицеливания на расстоянии 100 м (по той же мишени, что и для приведения оружия к нормальному бою с механическим прицелом);

- установить на прицеле шкалу на деление "3" для автомата AKMH (AKMCH) и пулемета РПКН (РПКСН) и деление "4" для автомата АК-74Н (АКС-74Н), пулеметов ПКМН (КПКМСН), РПК-74Н (РПКС-74Н) и снайперской винтовки СВДН поворотом маховичка по часовой стрелке (от себя) до упора;

- убедиться, что диафрагма прицела закрыта;

- включить прицел и вращая маховичок "яркость сетки" и диафрагму, подобрать оптимальную яркость сетки и наилучшую видимость мишени;

- проверить совпадение вершины прицельного угольника сетки с той же точкой прицеливания, что и по механическому прицелу;

- если точки прицеливания не совпадают, то ключом (рис. 17) отвентить на 1-2 оборота стопорные винты и поворотом маховичка и направляющей совместить вершину прицельного угольника сетки с точкой прицеливания, при этом шкалу придерживать рукой, не давая ей перемещаться, направляющую вращать ключом.

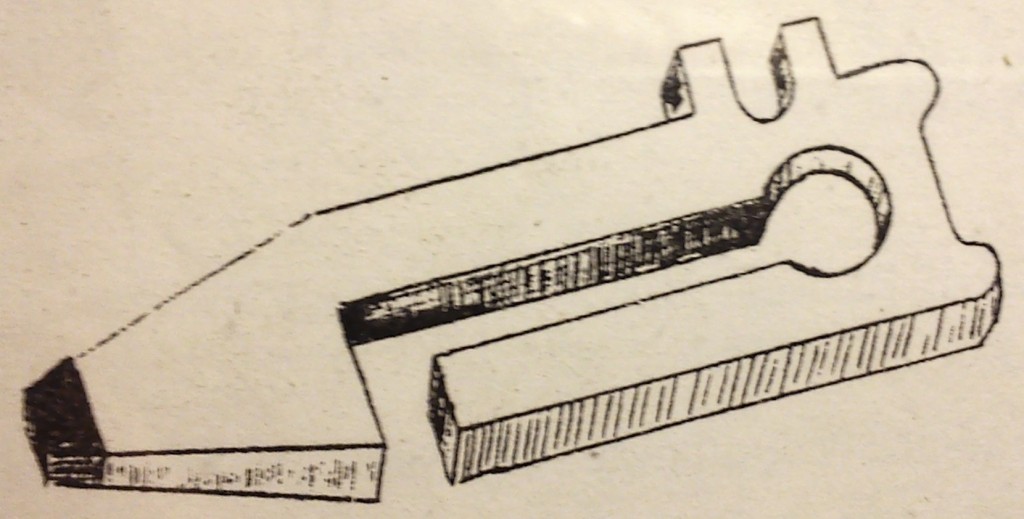

Рис. 17 Ключ.

Рис.17 Ключ.


- ввинтить до отказа стопорные винты ключом;

- снять оружие с прицелом с прицельного станка;

- произвести четыре одиночных выстрела, тщательно и однообразно прицеливаясь в точку прицеливания (пользуясь прицелом);

- определить кучность боя и положение СТП.

Кучность боя признаемся нормальной, если все четыре пробоины или три (при одной оторвавшейся) вмещаются в круг диаметром 15 см для автоматов AKMH (AKMCH), АК-74Н (АКС-74Н), пулеметов РПКН (РПКС), ПКМН (ПКМСН), РПК-74Н (РПКСН-74Н) и в круг диметром 8 см для винтовки СВДН. Если кучность боя не удовлетворяет этим требованиям, то стрельба повторяется. При повторном неудовлетворительном результате стрельбы отправить оружие и прицел в ремонтную мастерскую для устранения причин разброса пуль.

При нормальной кучности боя командир определяет СТП и ее положение относительно КТ. Контрольная точка при стрельбе с прицелом у пулемета РПК-74Н (РПКС-74Н) находится на расстоянии 16 см над точкой прицеливания, у автомата АК-74Н (АКС-74Н) на расстоянии 20 см, у автомата AKMH (AKMCH) и пулемета РПКН (РПКСН) - на расстоянии 21 см, у пулемета ПКМН (ПКМСН) - на расстоянии 22 см, у снайперской винтовки СВДН - на расстоянии 23 см над точкой прицеливания.

При нормальном бое СТП должна совпадать с КТ или отклоняться от нее в любом направлении не более чем на 5 см для пулеметов РПК-74Н (РПКС-74Н), РПКН (РПКСН), ПКМН (ПКМСН), автоматов AKMH (AKMCH), АК-74Н (АКС-74Н) и не более чем на 3 см для снайперской винтовки.

Если все пробоины не вмещаются в круг диаметром 8 см для снайперской винтовки СВДН и в круг диаметром 15 см для остальных видов оружия, то СТП разрешается определять по трем более кучно расположенным пробоинам при условии, что четвертая пробоина удалена от СТП трех пробоин более чем на 2,5 радиуса круга, вмещающего эти три пробоины.

Если СТП отклонилась в какую-либо сторону более чем на 3 см для снайперской винтовки и более чем на 5 см для остальных видов оружия, необходимо производить выверку в следующем порядке:

- при отклонении СТП вниз или вверх отвинтить на 1-2 оборота стопорные винты маховичка и повернуть маховичок по стрелке ВВЕРХ CТП, если СТП ниже контрольной точки и ВНИЗ СТП, если СТП выше КТ. Поворот маховичка на одно деление соответствует перемещению СТП на 5 см при стрельбе на 100 м;

- при отклонении СТП вправо или влево повернуть направляющую "вправо СТП", если СТП левее КТ, и "влево СТП", если СТП правее КТ. Поворот направляющей на одно деление соответствует перемещению СТП на 5 см при стрельбе на 100 м;

- следить, чтобы при повороте маховичка шкала углов прицеливания не поворачивалась;

- ввинтить до отказа стопорные винты маховичка;

- проверить правильность поворота маховичка и направляющей повторной стрельбой.

Выверка прицела в сумерках (ночью) производится таким же образом, как и днем. В случае необходимости производится подсветка мишени, мушки и целика какими-либо источниками света при наведении оружия на мишень по механическому прицелу, при этом НСПУ должен быть выключен.
