Дефектация и ремонт ствола с коробкой


Износ канала ствола по полям, округление или скрощенность полей нарезов

При округлении или скрошенности углов полей нарезов или при вхождении калибра К-2 в канал ствола 32 (рис. 88) с дульной части на длину более 7,62 мм у винтовок, не удовлетворяющих требованиям нормального боя, рассверлить ствол с дульной части на диаметр 9 – 9,2 мм и на длину 29 – 31 мм, как указано в Общем руководстве.

Если после рассверловки винтовка не будет удовлетворять требованиям нормального боя, отправить ее на капитальный ремонт.

Рассверловка канала ствола допускается только в военное время.


Раздутие ствола

Кольцевое раздутие ствола 32 без выпуклости металла на наружной поверхности допускается, если винтовка удовлетворяет требованиям нормального боя.

При раздутии ствола с выпуклостью металла на наружной поверхности отправить винтовку на капитальный ремонт.


Качка металлической арматуры на стволе

Качка металлической арматуры на стволе 32 не допускается. При качке заменить штифты 35, 46 и 50, замену штифтов производить поочередно. При необходимости поставить повышенные штифты (рис. 45).


Трещины в металлической арматуре

Трещины в штампованных деталях арматуры ствола, не нарушающие их прочности, допускаются.

Трещины в газовой каморе 45, основании 49 мушки и прицельной колодке 29 не допускаются, при трещинах винтовку отправить на капитальный ремонт.


Качка крышки коробки

Качка крышки 13, закрепленной чекой 12 крышки, допускается, если передний конец крышки не выходит из вырезов нижнего кольца 74 и нет затирания рамы 21 о крышку; при проверке крышку и раму отжимать в противоположные стороны в пределах свободного перемещения, без деформации крышки.

При недопустимой качке выправить крышку. Если правкой невозможно установить недопустимую качку крышки, то заменить крышку по карте 1.


Передний конец крышки коробки не удерживается в вырезах нижнего кольца

Передний конец закрепленной крышки 13 должен входить в вырезы нижнего кольца 74 и удерживаться в нем.

Если передний конец крышки не удерживается в вырезах нижнего кольца, выправить крышку коробки. При изломе переднего конца заменить крышку коробки по карте 1.


Чека крышки не удерживается в приданных положениях

Чека 12 крышки должна надежно удерживаться в приданных положениях и перемещаться из одного положения в другое только от усилия пальцев руки.

При произвольном перемещении подогнуть перо чеки. При изломе чеки крышки произвести полную разборку винтовки, засверлить развальцованный конец оси чеки и отделить чеку крышки; присоединить новую чеку крышки по рис. 1, опилить конец оси чеки так, чтобы он выступал из коробки 14 на 0,1 - 0,5 мм, и развальцевать его, трещины на конце оси после развальцовки допускаются

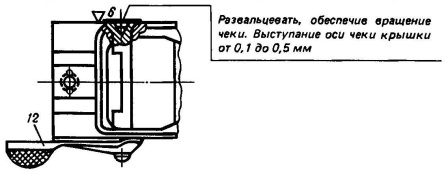

Рис. 1. Постановка чеки крышки:

Рис. 1. Постановка чеки крышки:

12 - чека крышки


Возвратные пружины не удерживаются на направляющей втулке и на направляющем стержне

При встряхивании крышки 13 коробки отделение возвратных пружин 16 не допускается.

При отделении обжать крайние витки пружин.


Качка приклада

Качка приклада 7 в соединении с коробкой 14 не допускается.

При качке приклада поставить наклейки на боковые плоскости приклада, как указано в карте 2, п. 10


Качка ударно-спускового механизма

Качка ударно-спускового механизма 83, закрепленного щитком 82, не допускается.

При качке подогнуть заднюю кромку корпуса 70 спускового механизма, обеспечив прилегание кромки корпуса к коробке 14 по всей длине.


Качка сухаря

Качка сухаря (рис. 23) не допускается, выжимание масла вокруг сухаря допускается.

При качке сухаря заменить шпильку сухаря. Если заменой шпильки сухаря устранить качку сухаря невозможно, отправить винтовку на капитальный ремонт.


Качка отражателя

Качка отражателя не допускается, выжимание масла вокруг отражателя допускается.

При качке отражателя отправить винтовку в стационарный ремонтный орган.


Заклинение останова затвора

По израсходовании всех патронов затвор 20 должен удерживаться в заднем положении остановом 17 затвора.

Отделить магазин 80, отвести затвор назад до отказа и освободить его, при этом затвор под действием возвратной пружины 16 должен переместиться в крайнее переднее положение; задержка затвора на останове затвора не допускается.

При заклинении останова затвора зачистить приподнятый металл у краев забоин на останове затвора; при необходимости заменить пружину 18 останова затвора, для чего выбить штифт 81 останова и отделить останов затвора с пружиной, поставить на место останов затвора с новой пружиной и закрепить их штифтом останова.


Слабая посадка штифта останова затвора

Выталкивание штифта 81 останова затвора от действия усилием руки на выколотку не допускается, смещение допускается. При выталкивании подобрать новый штифт и проверить движение останова 17 затвора, как указано в пункте Заклинение останова затвора.


Накладки не удерживаются на стволе

При сдвинутом верхнем кольце 38 накладки 33 и 34 должны присоединяться к винтовке и сниматься с нее с заметным усилием. Присоединенные накладки должны прижиматься пружиной нижнего кольца 74 к крылышкам сальника.

При свободном отделении накладок выправить крылышки сальника 36. При изломе крылышек сальника или изломе пружины нижнего кольца 74 винтовку отправить в стационарный ремонтный орган.


Чека кольца не удерживается в закрытом положении

Чека 37 кольца должна надежно удерживаться в закрытом положении и поворачиваться усилием руки или с помощью пенала; самоповорачивание чеки кольца при стрельбе не допускается.

При самоповорачивании подогнуть перо чеки, обеспечив фиксацию чеки с заметным усилием.

При изломе пера чеки произвести полную разборку винтовки, засверлить развальцованный конец оси чеки, поставить новую чеку по рис. 2 и повернуть перо чеки в сторону запирания. При этом верхнее кольцо 38 должно фиксироваться на стволе, при тугом поворачивании пера чеки подчистить выточку на оси чеки (рис. 39) и места затирания в выемке ствола, обеспечив свободный поворот чеки и надежное крепление верхнего кольца. Развальцевать конец пера чеки. При необходимости подогнуть перо чеки, обеспечив захождение ее крючка в вырез верхнего кольца от усилия пальцев руки.

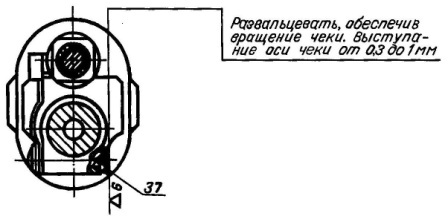

Рис. 2. Постановка чеки кольца:

Рис. 2. Постановка чеки кольца:

37 - чека кольца


Качка верхнего кольца на стволе

Качка верхнего кольца 38 на стволе 32, закрепленного осью чеки 37, допускается, если при этом невозможно отделить накладку 33 или 34.

При недопустимой качке заменить чеку, как указано в пункте Чека кольца не удерживается в закрытом положении.


Газовый регулятор не удерживается в приданном положении

Газовый регулятор 41 должен переводиться из одного положения в другое и обратно от усилия руки. Разрешается применение гильзы или патрона. При самопроизвольном перемещении газового регулятора выправить без нагрева фиксирующую часть газового регулятора, при необходимости заменить газовый регулятор по карте 3, пп. 1–3.Газовый регулятор 41 должен переводиться из одного положения в другое и обратно от усилия руки. Разрешается применение гильзы или патрона. При самопроизвольном перемещении газового регулятора выправить без нагрева фиксирующую часть газового регулятора, при необходимости заменить газовый регулятор по карте 3, пп. 1–3.


Самоотвинчивание газовой трубки

Свинчивание газовой трубки 40 с патрубка газовой каморы 45 без нажатия на защелку 42 газовой каморы не допускается. При изломе защелки заменить ее по карте 3, п. 4; при необходимости заменить пружину 44 защелки газовой каморы (пружину защелки) по карте 3, п. 4.


Выпадание магазина из коробки

Магазин 80 должен свободно вставляться в коробку 14, при этом защелка 62 магазина под действием своей пружины 60 должна заскакивать за опорный выступ магазина без нажатия на нее рукой и удерживать магазин от выпадания.

Магазин должен отделяться от винтовки только при отжатии защелки вперед до отказа.

Причины неисправности:

а) Осадка или излом пружины 60 защелки магазина.

Заменить пружину защелки магазина, поставить ось 61 защелки магазина и развальцевать концы оси. При этом концы оси должны выступать не менее чем на 0,3 мм с каждой стороны. Трещины на концах оси после развальцовки допускаются.

б) Износ защелки 62 магазина.

Проверить по рис. 3 выступание защелки магазина относительно перемычки ствольной коробки 14, при выступании менее 3 мм опилить ограничительный выступ защелки магазина, при необходимости обработать верхний конец торца защелки магазина, как указано на рисунке. После подгонки защелки проверить вертикальную качку магазина на защелке, которая допускается до 1 мм. При качке более 1 мм подобрать новую защелку и подогнать ее до свободного захода за опорный выступ магазина. Если вертикальная качка магазина более 1 мм и запасной защелки нет, опилить верхний торец защелки на 1–1,5 мм и наплавить на него слой металла электродом ЭН-20Г4-40-20. Обработать защелку по рис. 4 и подогнать ее, как указано выше.

Рис. 3. Подгонка защёлки магазина: Рис. 4. Обработка верхнего торца защёлки магазина после наплавки

Рис. 3. Подгонка защёлки магазина:

60 - пружина защёлки магазина; 61 - ось защёлки магазина; 62 - защёлка магазина

Рис. 4. Обработка верхнего торца защёлки магазина после наплавки


Отсутствие упругого перемещения накладок

Закрепленные и отжатые вниз накладки 33 и 34 должны независимо друг от друга возвращаться в исходное положение.

Упругое смещение каждой накладки должно быть не менее 0,5 мм, при смещении менее 0,5 мм выполнить проверки и работы, указанные в карте 6, п. 2, 6 «а», «б», «в», «д».
