Дефектация и ремонт рамы с затвором


Затруднительное перемещение рамы с затвором

При снятых возвратных пружинах 16 и отделенном ударно-спусковом механизме 83 рама с затвором 20 должна свободно под действием собственного веса перемещаться в коробке 14.

Причины неисправности:

а) Изгиб крышки 13 коробки.

При отводе рамы 21 назад трение ее о крышку коробки не допускается, касание, не препятствующее свободному ходу рамы, допускается. При проверке необходимо раму отжимать вверх, а крышку коробки — вниз в пределах свободного перемещения, без деформации крышки. Вмятины выправить на оправке и проверить, нет ли трения рамы о крышку. При трении рукоятки рамы о крышку-зачистить ребро крышки до устранения трения.

б) Забоины на сопрягаемых поверхностях коробки 14 и рамы 21.

Зачистить приподнятый металл у краев забоин.


Поперечный разрыв гильз

Проверить калибром-шашкой К-6 расстояние между дном чашечки затвора 55 и пеньком ствола 32. Для этого отделить крышку с возвратным механизмом, отвести раму с затвором 20 назад, вложить в чашечку затвора (под зацеп выбрасывателя 51) калибр-шашку и медленно дослать затвор до отказа в переднее положение. При этом затвор не должен крыть калибр-шашку К-6 (определяется по наличию зазора между передней стенкой рамы 21 слева и коробкой 14).

При крытии калибра-шашки К-6 заменить затвор по карте 5.


Недоход рамы с затвором в переднее положение

Отведенная в крайнее заднее положение, а затем освобожденная, рама с затвором 20 под действием возвратной пружины 16 должна энергично возвратиться в крайнее переднее положение, дослав очередной патрон из магазина 80 в патронник ствола 32. В переднем положении рама должна плотно прилегать к коробке 14.

Причины неисправности и способы их устранения указаны в п. Затруднительное перемещение рамы с затвором, а также в пп. Неподача патронов из магазина в патронник ствола, Крышка магазина не удерживается на корпусе, Заклинение патронов в магазине.


Неполный отход рамы с затвором в заднее положение при стрельбе

Причины неисправности и способы их устранения указаны в п. Затруднительное перемещение рамы с затвором и, кроме того:

а) Изгиб толкателя 31.

Толкатель без пружины 30 должен под собственным весом перемещаться в своем канале. При изгибе выправить толкатель.

б) Износ газового поршня 39 или газовой трубки 40.

Измерить калиброванной проволокой диаметром 0,15 мм суммарный диаметральный зазор между газовым поршнем и газовой трубкой. Если зазор более 0,15 мм, заменить газовый поршень по карте 3, пп. 5 и 6.

в) Утечка пороховых газов между газовой каморой 45 и стволом 32.

При утечке пороховых газов между каморой и стволом, вызывающей отказы в работе автоматики винтовки, отправить винтовку на капитальный ремонт.

г) Сколы хрома или раковины в патроннике.

При наличии в патроннике сколов хрома или раковин, вызывающих тугое извлечение гильз, отправить винтовку на капитальный ремонт.


Гильза (патрон) не извлекается из патронника

При отведении рамы с затвором 20 назад гильза (патрон) должна извлекаться выбрасывателем 51 из патронника ствола 32.

Причины неисправности и способы их устранения изложены в п. Затруднительное перемещение рамы с затвором и Неполный отход рамы с затвором в заднее положение при стрельбе и, кроме того:

а) Осадка или излом пружины 53 выбрасывателя.

Заменить пружину выбрасывателя.

б) Скрошенность или излом зацепа выбрасывателя 51.

Заменить выбрасыватель по карте 5, п. 9.


Гильза (патрон) не выбрасывается из коробки

При отведении рамы с затвором 20 назад гильза (патрон) после ее извлечения из патронника ствола 32 должна удерживаться в чашечке затвора 55 до встречи с отражателем и энергично выбрасываться отражателем из коробки 14; прихват гильзы затвором не допускается.

Причины неисправности и способы их устранения указаны в п. Затруднительное перемещение рамы с затвором, Неполный отход рамы с затвором в заднее положение при стрельбе и Гильза (патрон) не извлекается из патронника и, кроме того:

Скрошенность отражателя.

Зачистить отражатель, сняв минимально необходимый слой металла, по рис. 5.

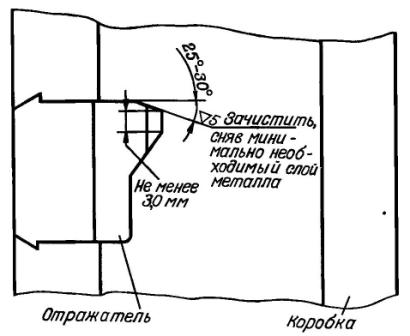

Рис. 5. Обработка отражателя

Рис. 5. Обработка отражателя


Отжать вправо до отказа раму с затвором и проверить перекрытие отражателем паза в чашечке затвора. Отражатель должен перекрывать чашечку затвора не менее чем на 0,6 мм; перекрытие определяется в радиальном направлении относительно чашечки затвора. При перекрытии менее 0,6 мм заменить затвор по карте 5. Если длина отражающего выступа менее 1,5 мм, отправить винтовку на капитальный ремонт.


Осечки

Осечки при стрельбе не допускаются.

Причины неисправности:

а) Износ бойка ударника 56.

Поставить затвор 19 торцом на стальную плиту и проверить калибром К-3 выход бойка ударника над дном чашечки затвора. При выходе менее 1,4 мм заменить боек по карте 5, п. 10. При смятии бойка ударника заправить его, сняв минимально необходимый слой металла, по рис. 6.

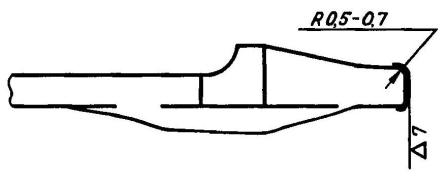

Рис. 6. Заправка бойка ударника

Рис. 6. Заправка бойка ударника


б) Осадка или излом боевой пружины 58.

Заменить боевую пружину.

в) Изгиб корпуса 70 спускового механизма.

Выправить щеки корпуса, обеспечив свободное вращение курка 57 на его оси 59; проверяется при снятой боевой пружине.
